产品详情

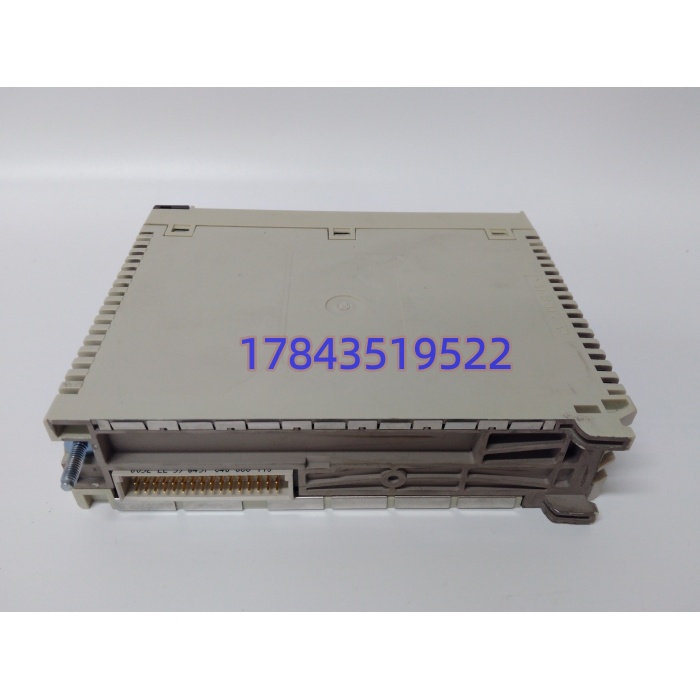

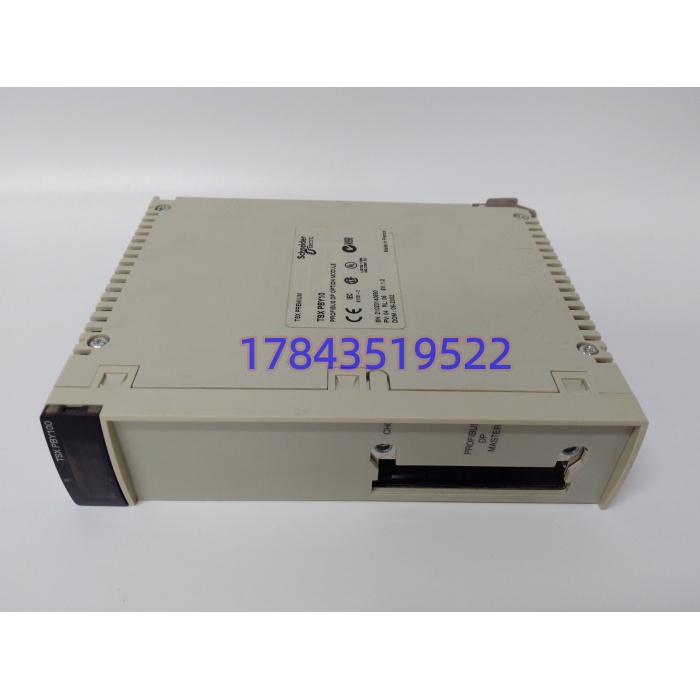

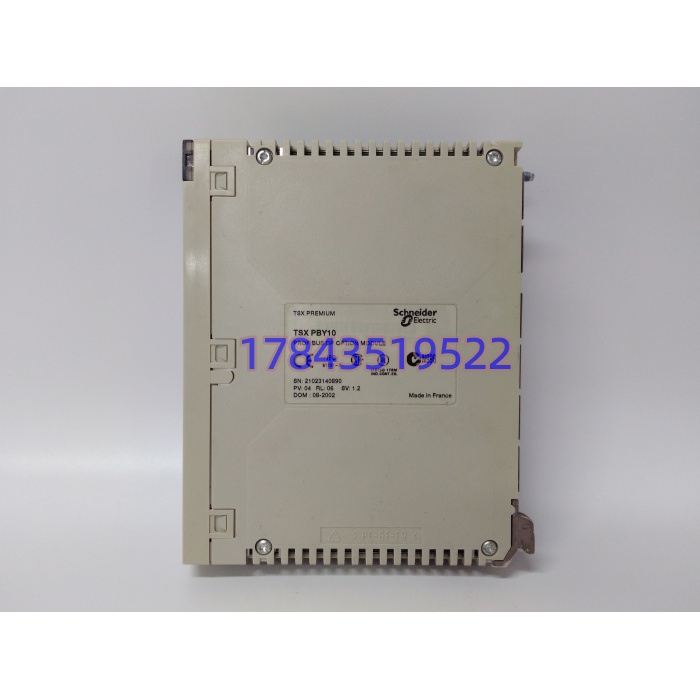

· 型号：TSXPBY100
· 品牌：Schneider Electric（施耐德）
· 系列：Modicon Premium（兼容 Atrium 槽位 PLC）
技术参数
| 参数项 | 规格值（据施耐德官网产品页及《Premium/Atrium Profibus DP 手册》35013965K01000） |
|---|---|
| 协议标准 | PROFIBUS DP V0，Master Class 1 + Class 2 |
| 套件构成 | PCMCIA 主机模块（插 Premium 扩展槽）+ DP PCMCIA 卡（带 0.6m 集成电缆）+ T 型分接盒 |
| 物理接口 | RS485，屏蔽双绞线（A/B 端子） |
| 传输模式 | NRZ，令牌环主从 |
| 波特率与距离 | 12 Mbps / 100m（无中继）；12 Mbps / 400m（3中继）；9.6 kbps / 1200m（无中继）；9.6 kbps / 4800m（3中继） |
| 最大从站数 | 126 个 DP 从站 |
| I/O 映像容量 | 输入 3872 字节 / 输出 3872 字节 |
| 通信服务 | 1类：读写从站I/O、上电设参、从站诊断、配置核查；2类：Global Control、Get Master Diag；不支持 FMS |
| 供电 | 由 PLC 机架电源经背板供 5 V DC，内部耗 400 mA，无外部 24V 端子 |
| 安装位置 | Premium TSX P57xxx / PMX P57xxx 任意授权扩展槽；Atrium 槽位 PLC 同理（具体槽数随 CPU 版本变，V3.0/V3.3/V5.0 各异） |
| 软件依赖 | EcoStruxure Control Expert（原 PL7 V3.0+）/ SyCon-PB V2.5+；GSD 文件导入第三方从站 |
| 工作环境 | 0–60 ℃（IEC 61131-2 工况 5–55℃），5–95% RH 无凝露，海拔 ≤2000 m |
| 防护与认证 | IEC 61131-2 / EN 61000-6-2 / UL508 / CSA C22.2 / GL+DNV+LR+BV 船级社 |
| 尺寸重量 | 模块本体约 0.87 kg（套件含包装 1.309 kg） |
| 生命周期 | 施耐德标记停止销售 2018-12-31，服务结束日 2026-12-31，走库存/翻新/拆机渠道 |
产品介绍
汽车焊装线改造时最怕的不是没信号，是 Premium 老柜要跟新增的西门子 ET200SP 和 ABB 变频器混在一个 DP 网里——TSXPBY100 就是当年施耐德给这种”老法子新设备”留的桥。它本质不是网关，而是把 Premium 机架内部总线通过 PCMCIA 主机卡桥到外部 RS485 DP 网：CPU 扫到的是背板映射的 3872 字节 I/O 映像，外部从站怎么令牌环、怎么诊断，全靠这块卡里的 DP 协议栈跑。现场实测发现，在 12 Mbps 跑 60 个从站（含 20 个变频器）的线体上，TSXPBY100 的循环周期能压到 8–10 ms，不会成为瓶颈；但要是把 126 从站全挂满且混速率（部分 1.5M 老仪表），令牌轮询会退化到 40 ms 以上，这时别怪模块慢，是 DP V0 共享介质的天花板。
严格来说，它只在 Premium 固件 V3.0 以上且 Control Expert/PL7 项目里把”TSX PBY 100″声明成主站时才能出数；老 PL7 V2.x 工程直接挂会报”未知 PCMCIA 设备”。商业价值很清楚：Modicon Premium 产线（水处理、隧道监控、老造纸线）还在跑的，这块卡是 DP 网存续的唯一原厂对应件，第三方”兼容主站”在 Premium 扩展槽里认不出背板 ID。缺点也直白——2018 就停售了，2026 年底施耐德结束服务支持，GSD 文件以后只能靠存档；新项目别再选它，直接 M340+BMX PDP 或 M580 Profinet 更省心。
