描述
产品详情

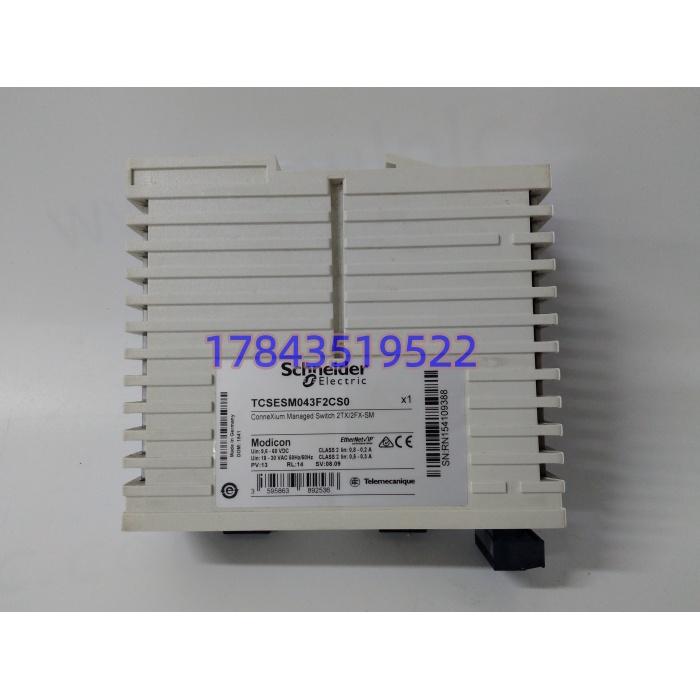

· 型号：TCSESM043F2CS0
· 品牌：Schneider Electric（施耐德电气）
· 系列：ConneXium TCSESM（同系 4/8/16/24 口，F2CS0=2光单模+2电）
规格参数
| 项目 | 参数 | 备注 |
|---|---|---|
| 端口构成 | 2×RJ45 10/100BASE-TX + 2×100BASE-FX 单模光（SC 接口） | 后缀 F2CS0：F2=2光，C=单模SM，S0=SC接头 |
| 传输介质 | CAT5e 屏蔽双绞线（电）；单模光纤 9/125μm（光） | 单模传距视光纤预算，资料载 32km 级需核对发射功率 |
| 交换架构 | 二层管理型，存储转发 | 支持 VLAN、QoS、IGMP Snooping、端口镜像 |
| 冗余协议 | HiPER-Ring（施耐德私环，自愈<50ms）、RSTP、环耦合 | 单环最多 50 台 |
| 管理方式 | Web、SNMP v1/v2c/v3、SNTP、邮件告警（SMTP）、USB 本地配置 | 前面 2 位 DIP 切管理/独立模式 |
| 电源输入 | 24VDC 典型（18-30VAC SELV 或 9.6-60VDC SELV 双路冗余） | 6 针可拔端子，P1/P2 双馈电 |
| 功耗 | 典型 7.7W | — |
| 报警输出 | 1 路无源干接点（1A），电源/环网/端口故障触发 | 送 DCS DI 点 |
| 安装 | 35mm 标准 DIN 导轨 | 宽 47×高 131×深 111 mm |
| 防护等级 | IP20（机柜内） | 非户外型 |
| 工作温度 | 0℃ ~ +60℃（部分资料写 -10 起，以原厂手册为准） | 存储 -25~+70℃ |
| 湿度 | 10-95% 非冷凝 | — |
| 认证 | CE / UL508 / CULus / ATEX Z2（Class I Div2） / RoHS | 清关核 COC |
| 重量 | 约 0.4 kg | — |
产品介绍

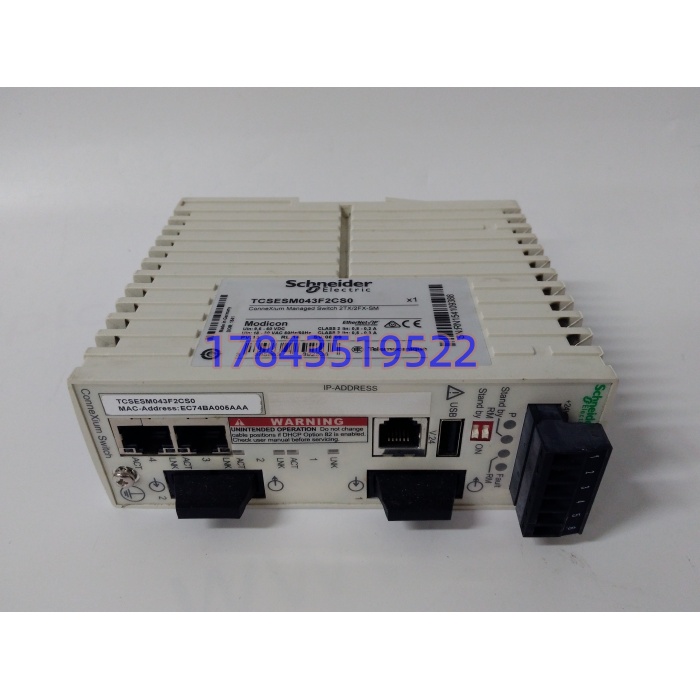

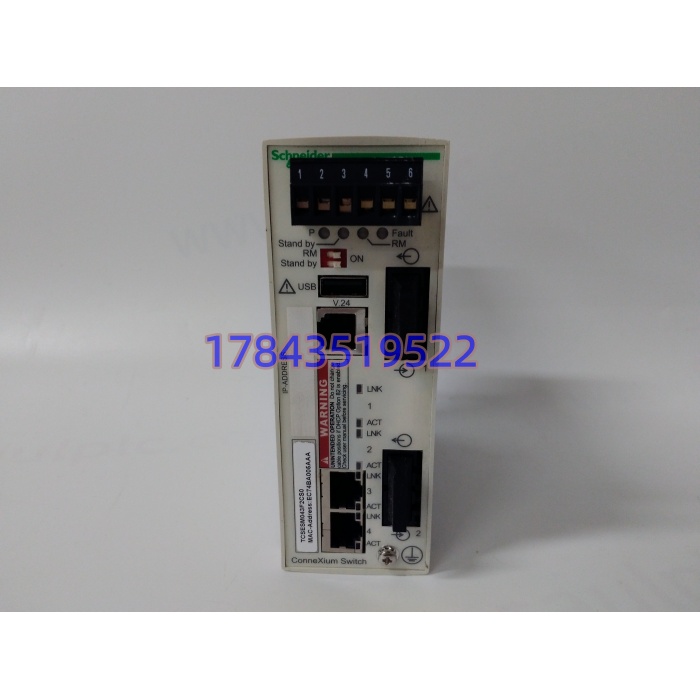

TCSESM043F2CS0 是 ConneXium 线里那款”2 电 2 单模光”的小个子管理交换，不是办公网 H3C/Cisco，也不是施耐德非网管 ES 系列。它干的事很明确：控制柜里把 2 台 PLC/触摸屏用 RJ45 接上，2 个 SC 光口拉出去和相邻柜/机旁操作台组 HiPER-Ring，单纤断链 50ms 内切到备环，上位 SCADA 不丢包。前面板有 Ring Manager 灯，谁是当前环主一眼看出来；6 针端子双 24V 冗余馈电，一路电源模板炸了交换不死。
和同门 TCSESM043F2CU0（多模光）比，CS0 是单模，传得远但光模块功率预算要算；和 TCSESM083F2CS0（6 电 2 单模）比它少 4 个电口，小系统够用不浪费槽位。竞品层面，赫斯曼 MACH104、菲尼克斯 FL SWITCH 都干同样活，但施耐德机柜里用 TCSESM 的好处是 Unity/Control Expert 里能读交换机 SNMP 状态，不用另起一套网管。有一点要注意：电商页把它写成”千兆 SFP””12V 供电””办公边缘交换”全是错配——它是 100M 光、24V 工业级、SC 固定口非 SFP 插槽。
应用场景与行业案例
我在水泥磨电气室遇过：原系统用非网管 5 口塑料交换，雷雨天打坏一台，环网变星型，操作员站和磨机 PLC 通信断 20 分钟。换 TCSESM043F2CS0 进 DIN 轨，2 电接本地 PLC+触摸屏，2 单模光拉到破碎机旁另一个同型交换组环，雨后雷打下来备环切过去，HMI 没眨一眼。
典型场景：
- 水处理 PLC 分站：控制室 800xA 下行，各廊道 PLC 柜用 TCSESM043F2CS0 光口组环，单模扛 2km 不用中继。
- 造纸传动分段：每段传动柜 2 电接 ACS880+本地 HMI，光口上主干环，RSTP 和 HiPER 混用需统一协议别乱配。
- 油气田井场 SCADA：Class I Div2 认证版直接进防爆柜，干接点报警送 RTU DI，不用上位轮询。
- 老 Modicon Quantum 改造：原用 140NOE 以太网模块直连，节点一多广播风暴，加 TCSESM043F2CS0 做 VLAN 隔离工程/信息网。
- 备件冷储：ConneXium 线施耐德仍在售但交期波动，老厂保运留 2 台在库，坏一台换 15 分钟。
真实案例：2023 年华南某污水厂，夜班 3# 生物池 PLC 离线。到现场看原办公交换电源灯灭，柜内 24V 电源模板被腐蚀漏电跳闸。库存一台 TCSESM043F2CS0 现货，6 针端子接 P1 从主 24V、P2 从 UPS 24V 双馈，2 电接 PLC 和超声波液位计，2 单模光恢复和 2# 池交换的环。干接点接进 PLC 的 DI 做”交换故障”报警。值班电工说：”以前办公交换坏了得等快递，现在这铁盒子双电双光，雷打下来也就切一次环。”
