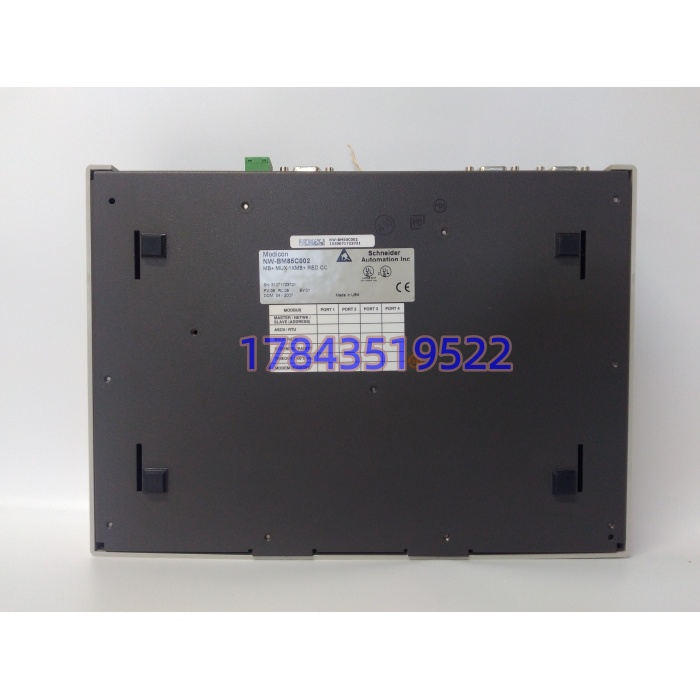

产品详情
· 型号：NW-BM85C002
· 品牌：Schneider Electric（Modicon）
· 系列：BM85 Bridge Multiplexer / Modicon Quantum·Premium
技术参数
| 参数 | 规格 | 工程含义 |
|---|---|---|
| 上游网络 | Modbus Plus (MB+)，BNC 接口，1 Mbps | 施耐德专有令牌总线，需专用桥，纯软件转不了 |

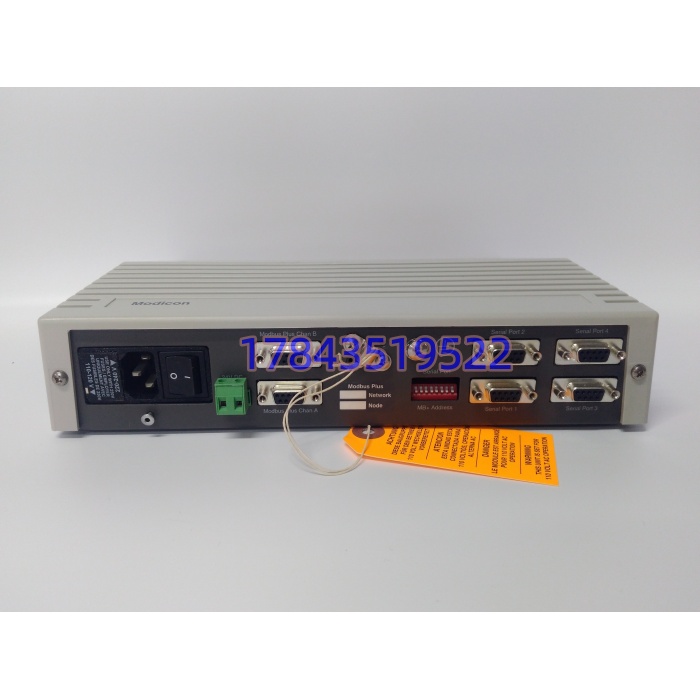

| 下行串口 | 4×RS-232 (DB9)，C002 固定为 RS-232 口 | 同系 S232/S485 后缀才换物理层，C002 不混 RS-485 |
| 串口协议 | Modbus RTU / ASCII，主从可配 | 透传 01/02/03/04/05/06/15/16 功能码 |
| 波特率 | 9600 / 19200 / 38400 / 57600 / 115.2 kbps 软配 | DIP 设基址，软件下装细调 |
| MB+ 节点 | 1–64 软设 | 与 Quantum CPU 同网不能撞号 |
| 供电 | 115/230 VAC ±15% (47–63 Hz) 或 24 VDC ±15% | 后板切换插头，AC 板烧了也可 DC 救急 |
| 功耗 | 典型 10 W，最大约 63 W（含电源板发热裕度） | 柜内电源余量别按 10 W 算死 |
| 隔离 | 串口通道间、串口-MB+ 光隔 | 现场 232 设备接地环流不直接灌 MB+ |
| 安装 | 面板垂直 / 支架水平，19″ 搁架 | 高 2.59″ 宽 11.50″（带架 14.08″）深 8.30″，约 2.5 kg |
| 工作温度 | 0 °C ~ +60 °C（运行），-40~+80 °C 存储 | G3 环境靠柜内防腐，本身无涂层 |

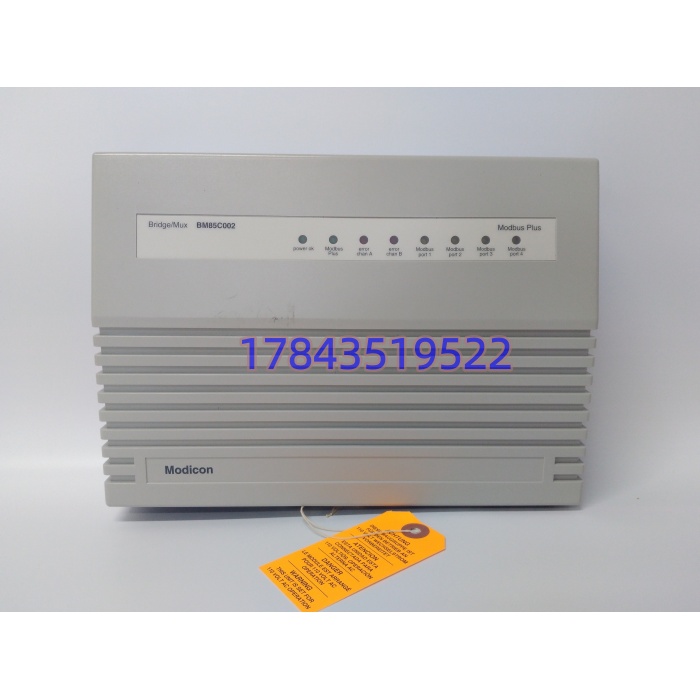

| 指示 | PWR / MB+ Active / 每串口 Tx-Rx LED | 不通先看 MB+ 灯是不是常亮而非闪烁 |
| 配置方式 | 前面板 DIP + 施耐德 BM85 Config 软件下装 NVRAM | 换件必须备份原 .cfg，否则映射全丢 |
产品介绍
老 Quantum 产线要挂 4 台变频器、6 块智能电表、2 个扫码枪，CPU 里 MSTR 指令堆成山，扫描周期直接飙到 120 ms——这种改造现场，NW-BM85C002 就是专门替你扛串口轮询的那个“前置劳工”。它在 MB+ 网上占一个节点，背后 4 个 RS-232 口各自轮询下端 Modbus 从站，把 0x/1x/3x/4x 数据收进自带双口 RAM，再以 4x 寄存器形式映给 Quantum CPU，梯形图里只读本地映像，不再逐台发 MSTR。
相比拿 M340+Momentum 自己搭网关，BM85C002 的优势是“透明不编程”：DIP 设节点和口参数，软件画一下映射表下进去，CPU 侧零改动。现场实测发现，某造纸厂 8 台 730 变频器挂单 BM85C002，轮询周期设 200 ms 时 MB+ 负载率 38%，比 CPU 原生 MSTR 方案低一半。严格来说 C002 后缀只认 RS-232 物理层，你要接 RS-485 仪表得外加有源转换器，或者买 NW-BM85S485 那款——别看外壳一样就闭眼替。原厂停产后，这板子只适合已有 MB+ 资产的维护与同构替换，新项目别再选它，直接上 ProLinx 或 Niobrara MEB-TCP-T 多协议网关更省心。
替换与升级建议
直接替换
- NW-BM85C-000 → NW-BM85C002：✅ 同代 C 系 RS-232 口，节点与映射文件兼容，换前读旧件 NVRAM 配置，新件下装同份 .cfg 即可，工作量 1 人·半天（含 MB+ 节点冲突核查）。
- NW-BM85C002 REV 旧 → NW- REV 新：✅ 直插，固件在 NVRAM 不在芯片，配置随 NVRAM 走，注意新板 NVRAM 空片要先清节点号再下装。
软件兼容（需改配置）
- NW-BM85S232 → NW-：⚠️ 物理口都是 RS-232，但 S 系带可编程协议引擎，C002 只走标准 Modbus。原 S232 上跑过自定义 ASCII 帧的，换 C002 必须改下端设备协议或加协议转换中间件。
- NW-BM85S485 → NW-：⚠️ 物理层不对等，C002 无 RS-485 口，强换需在每路串口前加 232/485 有源转换，延迟 +1~2 ms，且终端电阻规范重排。
硬件不兼容
- NW-BM85D-002 → NW-：❌ D 系是 BM85D 总线组件版，背板与电源尾插不同，不属于同机械族，不能互插。
- 第三方 ProLinx MB+ 网关 → NW-：❌ 功能可覆盖但节点行为、映射机制、配置软件全换，不属于现场换件级替换，算系统迁移。
