描述
产品详情
· 型号：TM251MESE
· 品牌：Schneider Electric — Modicon M251
· 系列：MachineStruxure™ 系统 — Modicon M251 Logic / Motion Controller
技术参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品型号 | TM251MESE | M251系列带Eth+CANopen Master |
| 处理器 | 32-bit RISC @ ≥400MHz（施耐德未公开精确主频，等效性能指标） | 布尔执行时间＜0.05μs/Kinst |
| 程序内存 | 典型 64MB（应用）+ 64MB（数据保持区） | 依固件版本 |
| 掉电保持 | 通过 NVRAM + 电池(CR2032)或超级电容(选件) | 可选 TMHLCDBAT |
| 数字 I/O 能力 | 无内置 DI/DO，最大扩展 14×TM3 模块 → 理论 512DI/512DO | 实际受扫描周期限制 |
| 模拟 I/O 能力 | 通过 TM3 模拟模块(2/4/8ch AI/AO)或 TM5 远程 | — |
| 通信端口 | 1× Ethernet 10/100Base-TX (Modbus TCP / Ethernet/IP / HTTP/FTP)、2× 可配 RS-232/RS-485 (Modbus RTU Master/Slave)、1× CANopen Master (DS301 v4.x, DSP402 motion) | Mini-USB 编程口 |
| 运动控制 | 集成 PTO(脉冲+方向)、PWM、CAM、电子齿轮(通过固件)，最多 4 轴独立或 2 轴插补；SERCOS III 需 TM5-coupler | SoMachine/EcoStruxure Machine Expert 编程 |
| 存储扩展 | SD/SDHC 卡插槽（程序备份/数据日志/配方） | ≥2GB 推荐 |

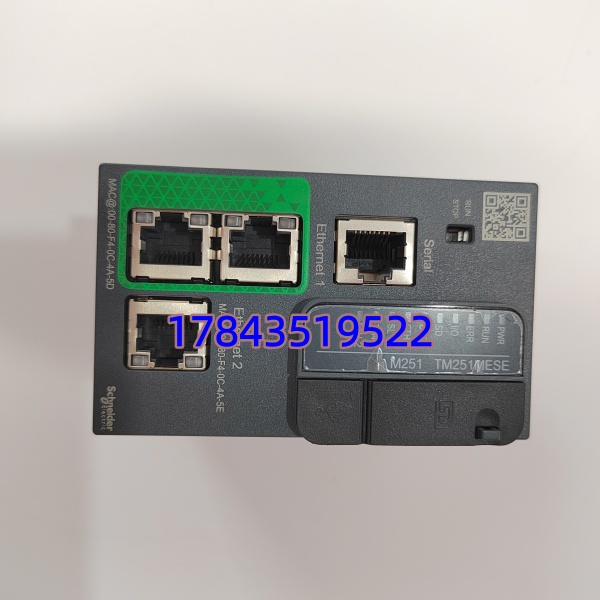

| 状态指示 | PWR / RUN / ERR / I/O / ETH Link/Act / CAN / SER 各 LED | 快速诊断 |
| 供电电压 | 24 V DC（允许 20.4～28.8V DC） | 典型功耗 6～9W（不含 TM3） |
| 工作温度 | 0℃ ～ +55℃ | IEC 60721-3-3 Class 3K3 |
| 安装 | 35mm DIN 导轨垂直安装（顶部留散热余量≥25mm） | 标配快锁 |
| 编程软件 | EcoStruxure Machine Expert (原 SoMachine v4.x) | IEC 61131-3 五种语言 |
| 认证 | CE / UL / cUL / CCC / KC / 符合 EN 61131-2 / IEC 61000-6-2/4 | 请以原厂证书为准 |
产品介绍
包装线/印刷机突然报”PLC Watchdog Reset”查下来是旧 TM251MESC（无 E 尾标，内存缩水）跑大程序段溢出——换 TM251MESE 后问题解决。MESE 是 M251 家族中带以太网口及扩展内存版，可直接做 Modbus TCP 主从站对接上位 SCADA/HMI，也能挂 CANopen 伺服从站（Lexium 32 等）。现场实测发现，从 TM251MESC 升 MESE 硬件兼容同槽位（严格来说，E 版内存更大但 .smc 工程文件 Device Type 需改为 TM251MESE 后 Rebuild——原符号表/POU 全保留，只须 Verify → Download，约 15 分钟），老项目若只用串口+CANopen 也可向下兼容用 MESC 但不建议降配丢以太网口，后期 MES 对接很麻烦。
采购层面，M251 系列施耐德目前在产（Active），国内渠道交期通常 1～6 周。全新原装带 COC 及 12 个月质保。提醒：TM251MESE 本身无 DI/DO 点，柜内须配套 TM3 扩展模块（如 TM3DI16 / TM3DQ16T / TM3AMI4 等），首次选型时按实际 I/O 点数一并核价，别只看 CPU 单价。
替换与升级建议
✅ 直接替换
- TM251MESE ←→ 同型号不同生产批次 → DIN 轨拆旧断电，新机插回同位置，用 Machine Expert 连接→Read from Device 备份或 Download 原工程（若 Device Type 一致直接 Download），工作量≈10～20 分钟含 I/O 校验。
- TM251MESC（非 E 版）← 有条件升 → 物理同尺寸同端子，工程内需将 Device 改为 、Rebuild、Download；原程序逻辑全兼容，建议做全行程点动/联动试车确认——注意老工程若逼近 MESC 内存上限(约 32MB App) 升 MESE 后余量宽裕反而更安全。
⚠️ 软件兼容（需改工程 Device）
- TM251C□□（如 TM251CE24T 内置 DI/DO 无 Eth）→ ，I/O 映射及通信口定义完全不同，属不同子型号须改 PLC 硬件选型重做 I/O 地址映射，非简单插槽替换。
- TM258LF□（老 Modicon M258）→ M251 引脚与背板不同，不能直接替；程序逻辑可经 SoMachine 工程迁移向导部分转换但需重配 I/O 及通信，属小改造（数小时）。
❌ 硬件不兼容 / 易混淆
- Modicon M340 / M580 (Premium/M340 替代) → 不同的背板总线与机架，物理无法安装到 DIN 轨系统。
- 无第三方引脚兼容平替， CPU 须配施耐德原厂 TM3/TM5 I/O，混牌 TM3 兼容但需施耐德官方认证列表确认。
- 若原系统用 做 Ethernet 主站对接第三方设备，降配 MESC 会使 Modbus TCP 口丢失→通信全断，禁止降级替换。
常见问题解答 (FAQ)
优先买 （带 Ethernet + 大内存），除非原柜设计明确只用串口+CANopen 且备件号写 MESC。MESC 没板载 RJ45，若贵司 DCS/HMI 已走 Modbus TCP 换 MESC 会让通信全断——别省这差价。原控制柜拆下标签拍给我们核对最稳。
Q2：换 CPU 要重下装程序吗？会丢数据吗？
新 CPU 空片。用 EcoStruxure Machine Expert 连旧机 Read Device（或从备份 .smc 文件）→ 改 Device Type（若型号一致跳过）→ Build → Download（含 Retain 变量如勾选 Keep Retain）。建议导出 CSV 记录 Retain 变量初值，上电后核对 HMI 显示数值正常再投自动。
Q3：最大能扩多少 I/O 和模拟量？
最大挂 14 个 TM3 模块（本地总线），理论 DI/DO 上限 512 点，AI/AO 依模块组合累加（常见 4～32ch AI）。超量须用 TM5 远程 I/O 通过 Ethernet 或 CANopen 扩展。具体受制于扫描时间——高速包装线建议本地 TM3 放关键 DI/DO，慢变量放远程。
Q4：支持运动控制吗？几轴？
内置支持最多 4 轴独立 PTO（脉冲+方向）或 PWM 输出，可做电子凸轮(CAM)、电子齿轮；如需 SERCOS III 或 EtherCAT 多轴需加 TM5-coupler(TM5ES…)；Lexium 32C CANopen 伺服可直接挂 CANopen Master 口——轴数受固件许可以及扫描周期，插补(2-axis)需确认固件版本≥V1.xx。
Q5：交期和质保？停产吗？
系列施耐德 Active 产品线，交期国内通常 1～6 周（大促/缺芯期波动）。全新原装带 COC 质保 12 个月（非人为），拆机件少见于主产线不推荐。关键设备建议 N+1 冷备或至少确认渠道可调拨周期。
