描述
产品详情

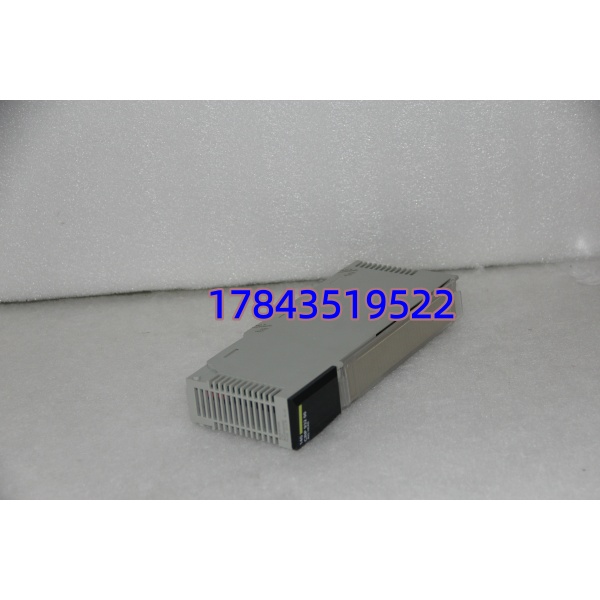

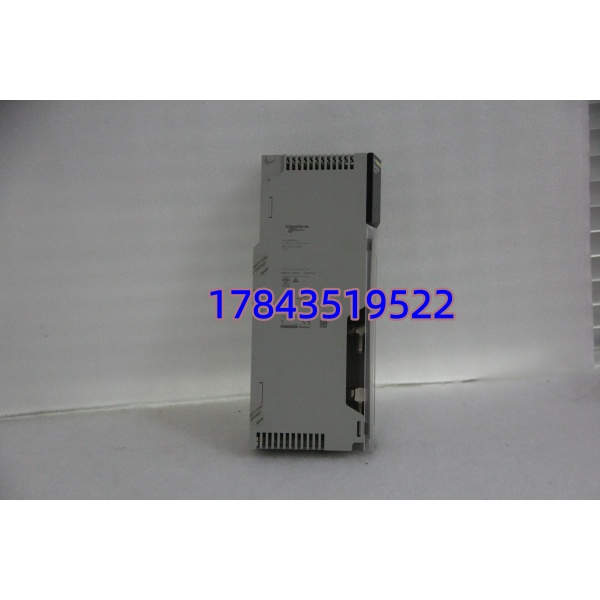

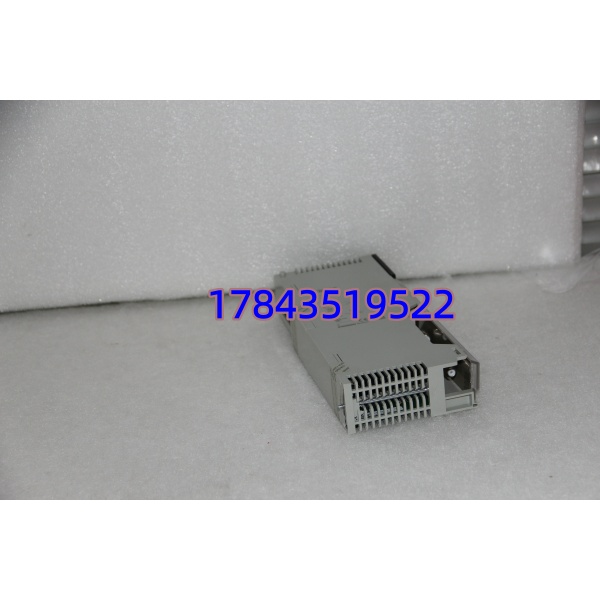

· 型号：140CRP93200（140-CRP-932-00）
· 品牌：Schneider Electric（Modicon™ Quantum）
· 系列：Modicon Quantum – S908 Remote I/O (RIO) Drop Architecture
技术参数
- 模块类型：Remote I/O Head Module（RIO Interface / Drop Controller）
- 订货号：140CRP93200（标准温区，无涂层；Conformal Coating 版依 region 可能为 140CRP93200C 等）
- 适用系统：Modicon Quantum CPU（140CPU311/424/534/651/671 等）+ 140NRPxxxx 主站 RIO 接口（或早期 140CRA93x 主端）经 S908 Bus / Modbus Plus RIO 连 Drop
- 远程 Drop 能力：单 Drop 最多挂载 28 个 Quantum I/O 模块（AI/AO/DI/DO/计数器/温控…），依电源预算（140CPSxxx 供背板电流）实际常 ≤24
- 总线类型：Schneider S908 I/O Bus（专有 1Mbps 半双工）或 Modbus Plus RIO（部分配置），物理层 75Ω 同轴 BNC 双链路（A/B 冗余）
- 通信电缆：75Ω 同轴 RG59/RG6 双屏蔽，BNC 公头，最大段长 1500m（无中继），可经 140XBE10000 中继扩展
- Drop 地址设定： rotary SW1（0–31 Drop ID）或 DIP + 软件可设（依 firmware），须与主站 RIO 配置中 Drop Number 一致
- LED 指示：Run (Grn)、Com (Grn/Amber)、Fault (Red)、Drop ID 显示（部分 rev）、Link A/B Active
- 配套电源：本 Drop 需配 Quantum 电源模块（140CPS11410 / 140CPS12410 等）供背板及 I/O 模块
- 诊断功能：断线检测、Drop 离线报警上送主站、模块 Health 逐点汇报、CRC 校验错误计数
- 安装槽位：远程 I/O 机架 Slot 1（独占），Slot 2~N 为 I/O 模块，Slot 末为可选 140NOCxxx 等
- 供电：由 Drop 内 Quantum 电源模块经背板取电（模块自身 <3W）
- 工作环境：0℃～+60℃（标准），-25℃～+70℃（宽温某些 region），5%–95% RH 无凝露
- 认证：CE / UL / cUL / C-Tick / FM Cl I Div 2
- 物理：标准 Quantum 单槽宽（≈25mm）× 全高 / ≈0.18 kg
产品介绍
现场实测发现——某汽车厂涂装线 Quantum 远程 Drop（140CRP93200 + 140CPS11410 + 32点 DI/DO）偶发”Drop 3 Communication Lost” 雷雨后频发，查为同轴 BNC 头压接松（模块本身 OK），重做 BNC + 加 surge arrester 后稳。140CRP93200 就是 Quantum 远程 I/O Drop 的”门卫”：它不跑逻辑只负责把主机 CPU 下发的 I/O 映像刷到本 Drop 各槽模块并把现场 DI/AI 状态回传——单 Drop Head 故障 = 整面远程柜 I/O 全掉线（主机报 RIO Timeout，连续工艺装置可能需打手动或局部停机）。不像主 CPU 可以暂缓，远程 Drop 分布广（全厂各车间）且同轴缆头氧化是高频隐性故障点，备件+定期 BNC 复压接是低成本高回报维护手段。
从采购决策看：Quantum 远程 I/O 头模块部分区域 Limited 但仍可订交期 6–12 周——它是 每面远程 I/O 机架必装件（通常 1 片/Drop），建议按全厂远程 Drop 总数 N 备 ≥1 件冷备或 N+1 合并池（多 Drop 同型）；若装置有大量分散远程 Drop（>5个）建议额外多备因 BNC 氧化/雷击浪涌打坏概率略高于机架内模块。注意 140CRP93200 不带程序——换板只需确认 Drop ID 拨码与原设置一致、主站 RIO Map 中 Drop Number 匹配，通常不需重下装。
替换与升级建议
✅ 直接替换
- 140CRP93200 ←→ 140CRP93200A/B（小 rev 差通常兼容，Drop ID rotary SW 设回原值即可）
- 140CRP93100 大多数情况可被 140CRP93200 替入（或反向），需主站 RIO Map Drop Number 一致、确认 Unity Pro/Concept 不报 Head Mismatch——优先找与原机完全相同 P/N 避免现场疑虑。
⚠️ 需确认配置（小工作量）
- 替入不同 Drop ID 版本（rotary vs DIP）需重设 Drop Number 使之匹配主站 RIO Configuration（Concept → Hardware → RIO -> Drop Address / Unity Pro → PLC -> RIO Bus -> Drop Number），换后观察 Com LED 常闪确认同步。
❌ 硬件不兼容 / 错误选型
- 140NOC77101（Ethernet RIO Head / M580 兼容）物理插槽同但协议为 Ethernet/IP 或 Modbus TCP RIO —— 不能替 S908 140CRP93200（需同步改主站接口为 NOE/NOC 及重新组态 RIO），属架构变更非即插即换。
- Premium / M340 远程头（TSX RKY / BMX 系列）完全不同背板，不能替 Quantum 140CRP93200。
