产品详情

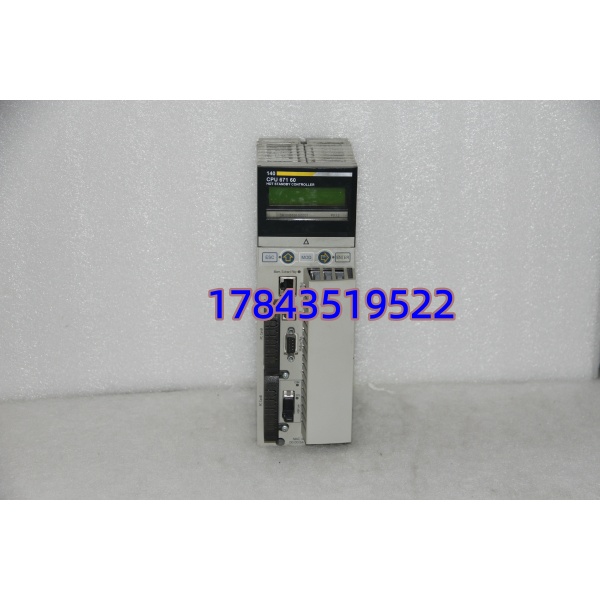

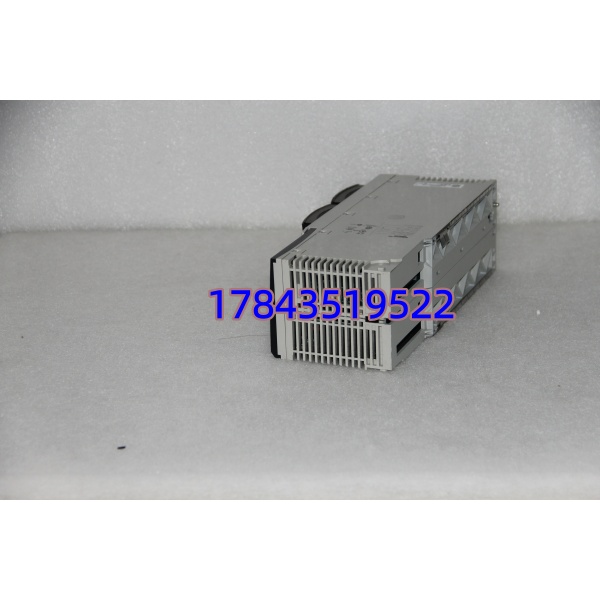

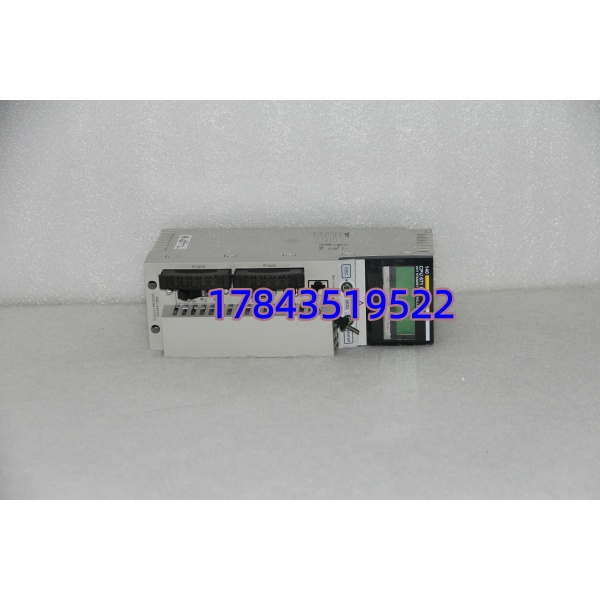

· 型号：140CPU67160
· 品牌：Schneider Electric（Modicon Quantum）
· 系列：Modicon Quantum — 140CPU67160 High Performance Processor with Integrated Ethernet & Hot-Standby
技术参数
| 参数项 | 规格值 |
|---|---|
| Schneider 型号 | 140CPU67160（140-CPU-671-60） |
| CPU 类型 | Quantum High Performance — onboard Dual GbE + USB + Hot-Standby |
| 处理器 | 32-bit RISC 266 MHz（较 65150 的 166MHz 提频，bool scan ~0.1ms/K typical） |
| 用户内存 | 16 MB SRAM（带电池后备 Retain/NVRAM），部分 Flash 版本支持扩展到 32 MB——以 Unity Pro Read Properties 为准 |
| I/O 容量 | Max 30,000 I/O pts；典型 base 2048 In + 2048 Out words；support ≤31 RIO Drop (or more per Comm Module) |
| 板载通信 | 2×10/100/1000Base-TX RJ45（独立 MAC，可分 VLAN/Team per firmware），1×USB Type-B（PG connect 替老串口），Modbus Plus 需配 140NOM21200 |
| 热备冗余 | ✅ 支持 1:1 Hot-Standby（Two 140CPU67160 + 140CHS11000 冗余缆或 via GbE Heartbeat）——auto-switch <100ms typical |
| 任务结构 | MAST / FAST / AUX（FAST 1～255ms），multi-language LD/FBD/SFC/ST/IL |
| 组态软件 | EcoStruxure Control Expert (Unity Pro) V5.x～V15.x（老 Concept .apb 需 Migrate 到 Unity Pro 再换 CPU Type） |
| 电池 | 3.6V 锂电 TSXPLP01/CR17335SE，NVRAM keep ≥5yr@25℃，BAT LOW LED+%S5 |
| 状态 LED | RUN / STOP / ERR / BAT LOW / I/O Act / ETH Link/Act per port / HF (Hot-Standby role) |
| 供电 | Quantum 背板 5VDC（typ 10～14W） |
| 热启/冷启 | 热启 Retain（bat OK）；冷启 Init Default 或 from CF (140XCPxxx) |
| 安装 | Quantum 机架 Slot 1（冗余对 Slot1&2），钥匙开关 RUN-STOP-INIT |
| 工作温度 | 0～+60℃（标准），-25～+70℃（宽温涂层版 suffix C/K——核对原板） |
| 认证 | CE / UL 508 / cULus / FM Cl I Div 2，SIL 2 Capable per IEC 61508（系统级） |
产品介绍
在某个炼油厂催化装置碰过——原装 140CPU31110 跑第 13 年某次停电重启报 NVRAM Checksum Fail，原备份下装恢复。没囤备件（”CPU 不坏”），半年后 Watchdog Reset→ 再上电 Flash 扇区坏不能 Boot。原厂 140CPU31110 交期 16 周起或显示无分配，最终用 140CPU67160 升代（改 CPU Type + Rebuild + 重下装），比对 I/O 地址全一致后开机正常。这种老 Quantum 处理器属 ABC-A 关键件——缺它 = 整装置控制失联，一次非计划停机损失是模块价格几十倍。
从采购决策看：Quantum 仍 Schneider 长期支持但 67160 特定早期 Rev 进 Mature/Limited，交期偶 8～20 周波动。单价 ¥15k～30k 视渠道，我们提供经 Unity Pro 可 Boot + RAM R/W + Eth Link 测试 NOS 件 + 12 个月质保，附《Quantum 电池更换与点备份操作备忘》。建议按在线每对冗余机架备 ≥1 块同 Rev 冷备（或若全单 CPU 按 N+1）。
替换与升级建议
✅ 直接替换
- 140CPU67160 同型号不同 HW Rev（Rev A / B / C 等）——Unity Pro 自动识别，插回原电池继续 RUN。优先找与原装同 Rev 减 Warning。
⚠️ 软件兼容（需改配置 + 停机重下装）
- 140CPU65150（高性能带 GbE 无 HS 或 带 HS 依 Option）——物理同槽，Unity Pro 改 CPU Type → “140CPU65150” or “140CPU67160” 互替（67160 是 65150 的上位，通常程序向上兼容），Rebuild All + 下装。无新增硬件费，工作量 ~15 min compile + 停机窗口。
- 140CPU31110 / 140CPU31210 → 升 140CPU67160：必须 Unity Pro 改 CPU Type → “140CPU67160″，Concept .apb 需先 Migrate to Unity Pro（备份原 .apb！），Rebuild All，Verify Symbol Table，重下装。I/O 地址通常不变但建议 Spot Check %IW/%QW。工作量 1～3 h（含回归测）。
❌ 硬件不兼容 / 不可替
- Premium (TSX P57xxx) / M340 / M580 CPU ——背板总线不同 Quantum 不认。
- 140CRA93100 / 140CRP93100 / 140NOE771x ——这些是 I/O 主站/从站/通信模块不是 CPU，物理插 CPU 槽报 Mismatch。
- 若 EOL 无 NOS + 装置延寿 >10 年：评估整柜 M580 + Harmony I/O（大改造成本 + SIL 验证），短期不断供靠战略 NOS 囤货。
