描述
产品详情

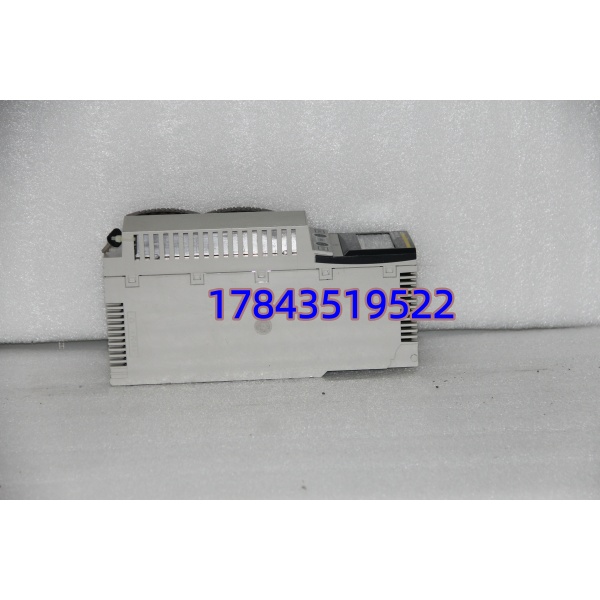

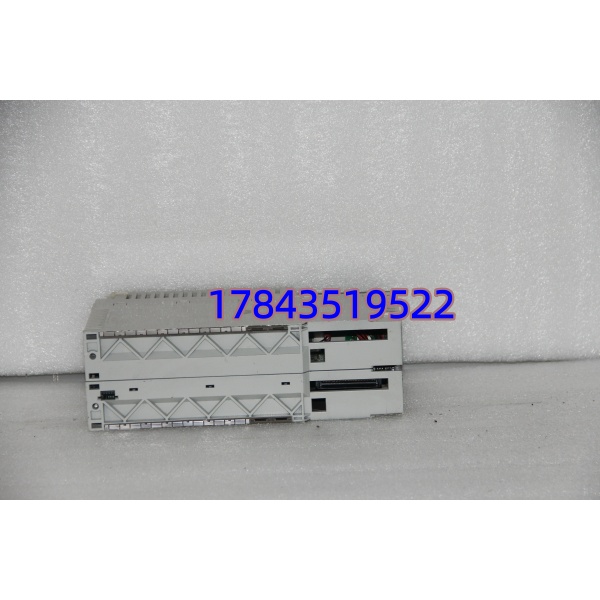

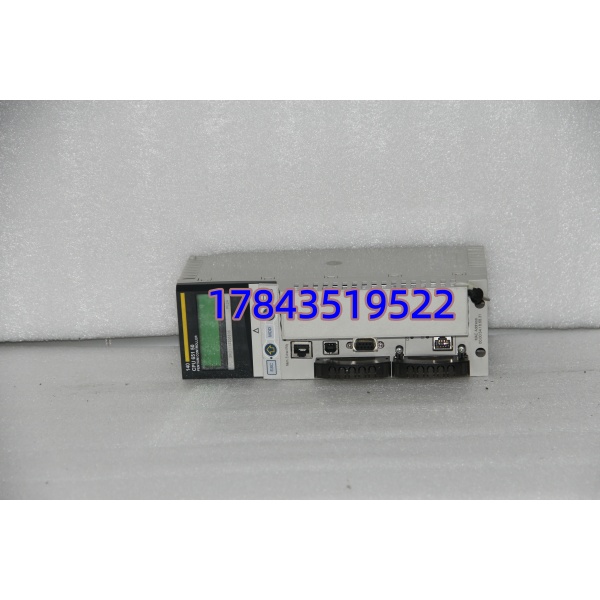

· 型号：140CPU65150
· 品牌：Schneider Electric（Modicon Quantum）
· 系列：140CPU 系列 — Unity Pro Programmable Processor Module (512 kB, Ethernet onboard)
技术参数
| 参数项 | 数值 / 说明 | 备注 |
|---|---|---|
| 产品型号 | 140CPU65150（Quantum Unity CPU, 512 kB SRAM user mem., Ethernet port） | 区别于 140CPU65160(1MB)/65260(1MB+CoPro)、旧代 Concept CPU(140CPU53414A等) |
| 编程软件 | Schneider Electric Unity Pro (现 EcoStruxure Control Expert) V3.x–V15.x 支持 | Concept XL 不支持——旧项目需迁移 |
| 用户内存 | 512 kB SRAM（电池后备），可扩展存 Comment / Symbol Table 至附加 Flash 区 | 实际可编网络数依 I/O 点数，中型系统够用 |
| 内置通信 | 1× 10/100Base-TX RJ45 Ethernet（Modbus TCP Server/Client、Unity Pro 编程通道、SNMP），Modbus RTU 经串行口(若配 TSX SCP 或 140NOC/NOE 外加) | — |
| 背板 I/O 能力 | 最大 31 个 I/O / 通信 / 特殊模块（依机架槽位），支持本地 + 远程 I/O (via 140CRP93100 / 140NOC77100) | — |
| 扫描时间 | 布尔指令 0.03 µs/bit 典型，完整周期依程序网数（典型 <30 ms 中型产线） | — |
| 热备支持 | Yes — Hot Standby (Primary/Standby 双 CPU + 140CHS11000 或 140CRP93100 同步缆) | 需两块相同 PN CPU |
| 状态指示 | RUN（绿）、ERR（红）、I/O（绿—背板 I/O 扫描 OK）、COM（以太网活动）、BAT LOW LED + 多组 Test Point | — |
| 后备电池 | 由 Quantum 机架电源模块（140CPS 系列）通过背板向 CPU 板载 SRAM 供备份电压（典型用 3.6 V 锂电在 CPS 或 CPU 插座——依机架配置）；电池低报 “BAT LOW” 需及时换防程序丢 | — |
| 安装槽位 | Quantum 机架 CPU 槽（通常 Slot 2 或最左可用槽位，避开 Slot 0 = Power Supply） | 插前确认机架背板类型(140XBPxxx)兼容 |
| 工作环境 | 0…+60℃ 运行，-40…+85℃ 存储，5%–95% RH 无凝露 | 符合 IEC 60721-3-3 Class 3K3 |
| 认证 | CE、cULus、KC、RoHS、DNV（部分版）、GOST R | — |
| 符合标准 | IEC 61131-3（编程）、IEC 61508 SIL 2（依应用及经 TÜV 认证库） | — |
| MTBF | > 200,000 h（Schneider Datasheet 350061440 数据） | 现场失效多因电池耗尽丢程序或静电损 Ethernet PHY |
产品介绍
碰过一家化工厂 Quantum 柜——原来用 Concept 编程的老 CPU 53414A 突然电池漏液腐断 SRAM 保持电路，程序全丢又无归档，被迫趁停产窗口升 140CPU65150 并做 Unity Pro 迁移重编。140CPU65150 是 Quantum 平台里性价比最高的在产 Unity CPU：内置 Ethernet 省掉一块 NOE 通信卡（小型系统），512 kB 内存够中等规模逻辑+PID+顺序控制，Hot Standby 冗余只需再买同 PN 配对。（严格来说它无数学协处理器扩展槽——超大模型高级运算密集选 140CPU65260/65360；也不向下兼容 Concept 直接读旧 .apj 文件，需迁移向导转换并复核。）
采购决策看三点：① 原装带 Schneider 防伪 SN 防拆机板鱼目混珠（老 Quantum CPU 二手市场水深——引脚氧化/Ethernet PHY 老化常见）；② 确认现柜是 Unity Pro 编程版——若还在用 Concept 旧 CPU 需同步考软件升级+程序迁移成本；③ 交期稳可当天发，建议按每对 Hot Standby 机架 N+1 备一块测好冷备件（封存贴原 Fw 版本标签），单 CPU 机架按 N+1 单独备。注意：它只进 Quantum 机架，不能塞 M340/M580/Premium 槽。
替换与升级建议
✅ 直接替换
- 140CPU65150 ←→ 同 PN 140CPU65150（任意 Rev 字母，Fw 向下兼容）——拔旧插新（保留电池后备链路确认），Unity Pro 识别 Same ID 通常自动重读；Redundant 对换单块先确认 Standby OK 再操作。若旧 CPU 程序经 Unity Pro 编且 Fw 兼容直接 RUN。
- 140CPU65160（1 MB 内存版，同外形同 Ethernet）← 功能向上兼容，插 65150 位可替但 Unity Pro 项目不需改（多内存未用不影响）——适合做备件池混用（建议统一 Fw 版本）。
⚠️ 软件兼容（需程序处理/配置）
- 140CPU53414A / 140CPU43412A（Concept 旧代）——物理插槽同但 Concept 项目不直读，需 Unity Pro “Project Migration Wizard” 转换 .apj→.stu 并复核地址/功能块差异（典型 2–8 h 工程时间 + 现场验证）。硬件可插同机架但 Fw/软件不兼容，属升级迁移不是即插即替。
- 140CPU65260（1 MB + CoPro 槽）/ 140CPU65360（含 CoPro）——插得进但项目如未用高级数学库功能差异小；若原项目依赖 65150 特定 Fw 版本做混池备件建议统一 Rev。
❌ 硬件不兼容
- Modicon M340 / M580 / Premium TSX 系列 CPU（如 BMX P34 2020 / TSXP57 4634）——背板、锁紧、总线均不同，不进 Quantum 机架。
- 140NOE77101（以太网模块）≠ CPU——65150 已含 Ethernet，不需要另买 NOE 做基础编程/Modbus TCP（大型多网段仍可能加 NOE 分流）。
