描述
产品详情

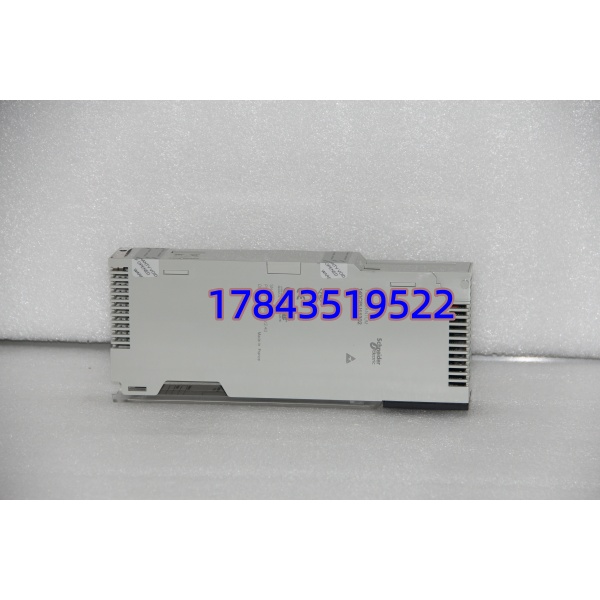

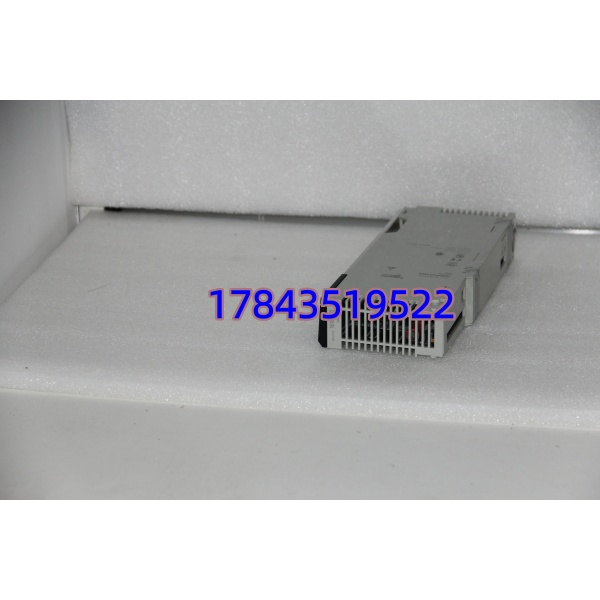

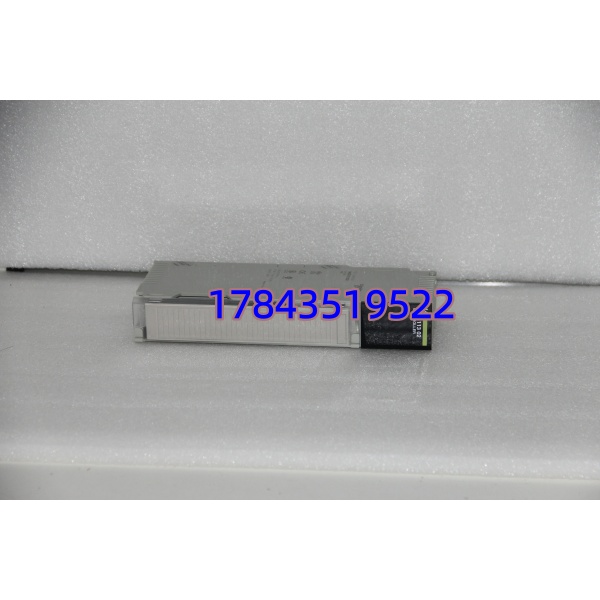

· 型号：140CPU11302
· 品牌：Schneider Electric（Modicon Premium TSX 140 Series）
· 系列：Modicon TSX Premium — Unity Processor Module（2 MB / 512 KB，内置 Ethernet）
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 140CPU11302（Premium Unity CPU，2 MB Prog / 512 KB Data） |
| 施耐德订货号 | 140CPU11302（旧目录亦见 TSXCPU11302 — 同一物，140 前缀 = 140 系列机架版） |
| 制造商 | Schneider Electric Industries SAS（法国） |
| 适用系统 | Modicon TSX Premium 140 机架（如 TSXRKY8 / TSXRKY16 机架），配合 140 系列 I/O（140ACI/ACO/DDI/DDO 等）及 TSX Rack |
| 处理器 | Motorola 680×0 衍生 586 兼容 @ 33 MHz（典型扫描 1024 I/O + 中型逻辑 < 5 ms） |
| 用户存储器 | 2 MB Flash EPROM（程序 / 注释 /符号），512 KB RAM（数据 / 定时器 / 计数器 / 寄存器），RAM 靠 SuperCap 或电池(若配 TSXBAT01) 备份 |
| 最大 I/O 容量 | 1024 DI + 1024 DO + 128 AI + 64 AO（本地+远程 I/O 合计，依 Premium 架构上限） |
| 内置通信口 | 1× Ethernet TCP/IP 10/100Base-T RJ45（Modbus TCP / Uni-Telway over TCP / X-Way），1× Modbus RS-232/485 可配主/从(DSUB 9p 或端子)，1× USB mini-B（编程/diag 本地） |
| 扩展通信 | 通过 140 NOC / 140 NOE / 140 NOM 系列以太网/Modbus Plus 模块扩展（140CPU11302 自身已带 Eth） |
| 编程软件 | EcoStruxure Control Expert（原 Unity Pro）V2.x 及以上；PL7 Pro 仅限旧非-Unity CPU（11302 必须 Unity Pro） |
| 热备冗余 | ❌ 不支持（单 CPU）；如需 1+1 热备选 140CPU65150/65160（Premium 热备 CPU） |
| 电池备份 | 可选 TSXBAT01（3.6V 锂电池）备份 RAM 区；SuperCap 保压典型 72h 常温（无电池时断电丢失 RAM 但 Flash 程序保留） |
| LED 指示 | RUN（绿）、STOP（橙）、ERR/DIAG（红）、I/O（背板 I/O 激活）、COM（Eth 活动）、BAT（电池低） |
| 供电方式 | 140 机架背板 24 VDC（±15%，典型由 PS 模块如 140CPS11420 供给），典型功耗 ≤15 W |
| 运行环境 | 0~+60℃（贮存 -40~+85℃），5%~95% RH 非凝露，IEC 61131-2 环境 Class A/B |
| 认证 | CE、UL 508、cULus、RoHS、DNV/GL（部分批次）、符合 IEC 61000-6-2/4 |
| 物理尺寸 | 标准 140 CPU 模块 ≈ 250×35×130 mm（H×W×D），≈0.35 kg |
| 生命周期状态 | Premium 140 系列 Mature / Limited Availability — 新原包可订（法产交期 6–14 周波动），部分区域引导迁移至 Modicon M340/M580；140CPU11302 仍是 Premium 主力现役 CPU，二手 NOS 流通 |
| 注意 | 140CPU11302 ≠ 140CPU65150（热备版）；不可插 M340 机架（M340 用 BMXP3420 等 BMX CPU） |
产品介绍
现场实测发现一个坑——某水厂 Premium 机架原配 140CPU11301（旧非 Unity 版固件）想升 Unity Pro 项目，直接换 140CPU11302 插上报”Application Incompatible — Convert Required”，用 Unity Pro “Project → Save As → Target CPU = 140CPU11302” 做 ANSI/Unicode 转换后下载 OK。这说明 11302 本质就是 Premium 平台的 Unity 固件载体：跑你用 EcoStruxure Control Expert 写的 ST/Ladder/FBD/PID，带内置 Ethernet 口直连 SCADA 省一块 NOE 卡钱（老版 11301 无 Eth）。它不做热备（选 140CPU65xx 做 1+1），但单 CPU 稳定性足够一般产线/公用工程——双 CPU 预算才上升级。
严格来说 140CPU11302 只能插 Premium 140 机架背板，不能用于 M340/M580 机架（物理引脚不同，M340 用 BMXP34xx）。从采购 ROI 看属 A 类顶级——整柜 PLC 大脑，缺了全停。按 Premium 机架数 N+1 冷备（通常 1 柜 1 CPU 槽配 1 块周转备件），注意同捆电池 TSXBAT01 也备——RAM 区掉电无电池会清定时器/寄存器（Flash 程序不受影响）。施耐德对该系列仍供但欧产交期偶 8–16 周，亚太原包波动小——急单确认库存状态再下单。
替换与升级建议
✅ 直接替换
- 140CPU11302 ←→ 同型号新品 / NOS / Refurb（HW Rev GA/GB 通常兼容，Unity Pro 自动识别）
- 更换不需改应用逻辑——用 Unity Pro “Upload / Download All” 确认版本一致；建议先做 Project Archive (.sta/.stu)
- 若原柜是 140CPU11301（非 Unity）换 11302：需 Unity Pro 做 Project Conversion（ANSI→Unicode，极少情况需微调旧语句子集），约 15–30 min + 下装验证
⚠️ 软件兼容（需改配置 / 增成本）
- 140CPU65150（Premium 热备 CPU，双机 1+1）→ 单 11302：功能降配失冗余，若原设计 1+1 热备不能用单 11302 替（需两片 65150 或改架构降为非冗余）——成本影响 = 失去热备（可接受某些非 SIS 公用工程）或需采购双 65150（≈2× CPU 价）
- 若计划迁 M340：用 BMXP342020 / BMXP342030（ CPU），需换机架 + I/O（或保留 140 I/O 经 ETY 网关）——整体改造 CAPEX 高，不建议仅因 CPU 缺货强行迁移
❌ 硬件不兼容
- BMXP3420x0（ CPU）→ 插不进 Premium 140 机架（背板引脚不同，物理导向阻止）
- 140ACI03000（AI 模块）等 I/O 卡 → 不能替 CPU——插 CPU 槽报 Wrong Module Type
- 若无直接替代且 Premium EOL 地区缺货：依赖二手测好库存或评估整柜迁 /M580 + ETY 网关（保留 140 I/O 远程）
