描述
产品详情

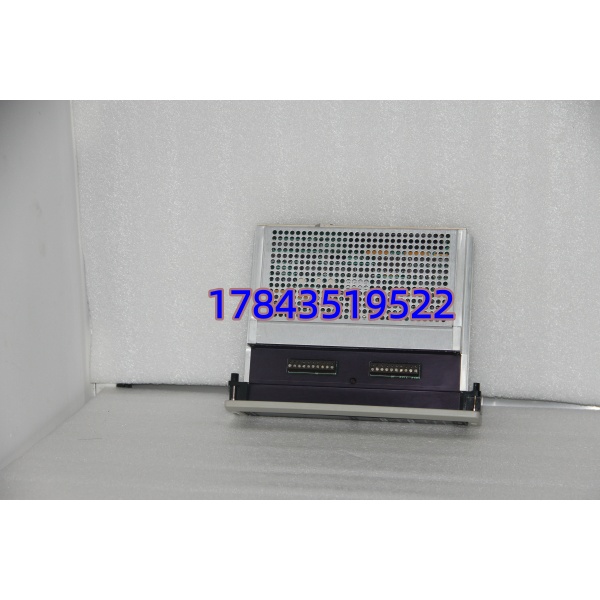

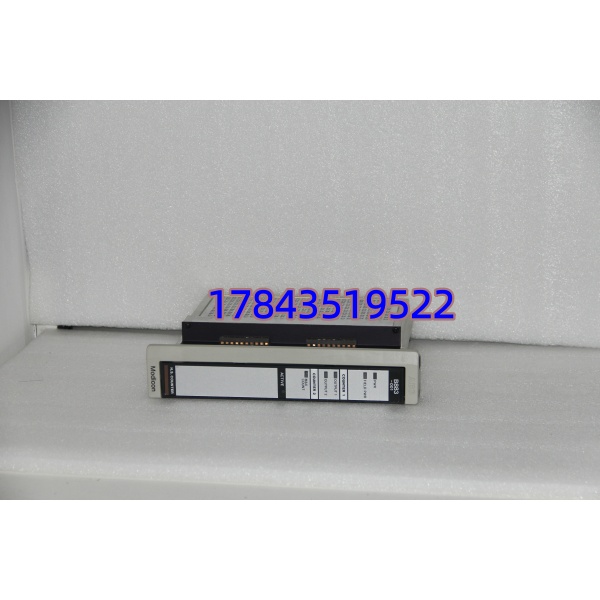

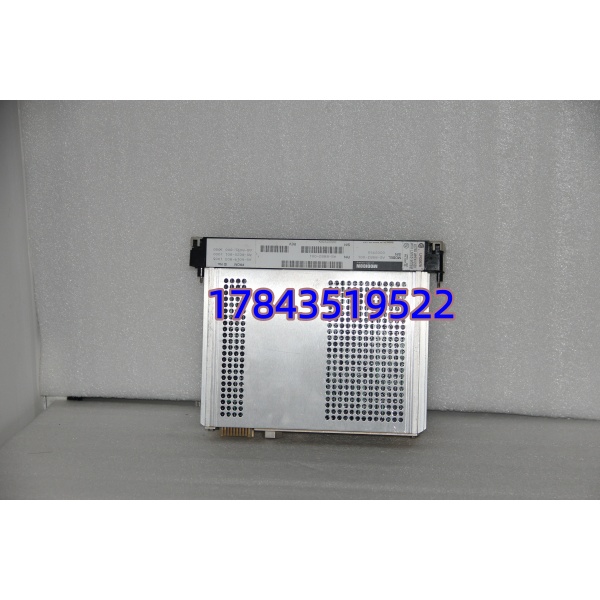

· 型号：AS-B883-001（市场通称 ASB883001）
· 品牌：Schneider Electric（Modicon — ex Gould Modicon 984 Series）
· 系列：Modicon 984 PLC — Analog Input Module (8 Channel, Current/Voltage Selectable via DIP/Jumper Block)
规格参数
- 产品型号：AS-B883-001（984 系列 8 ch AI）
- 适用系统：Modicon 984 PLC 本地或扩展机架（如 800-Series / 984A/B/E/570 等 CPU 配 AS 机架），部分早期 TSX Micro / Premium 用 984 兼容扩展槽（需核对机架 Bus Type）
- 输入通道数：8 路（单端，可配置为 4 对差分依跳线——具体见原模块侧面 DIP/Jumper 块）
- 输入信号类型：4–20 mA DC（默认）、0–20 mA、±10 V DC、0–10 V DC —— 通过模块侧面 Jumper Block / DIP Switch 选择（严格按原厂 Jumper Map，错误设 Type 会读数比例错）
- A/D 分辨率：典型 12 bit（早期批）～14 bit（后期批），基本精度 ±0.1% FS + 温漂
- 输入阻抗：电流模式 ≈250 Ω（对应 20mA→5V 内基准），电压模式 >1 MΩ
- 隔离：现场输入侧 ↔ 984 背板逻辑侧 光电隔离 ≥1500 VDC（1 min）；通道组通常不隔离（共用 COM 或成对差分）
- 供电：由 984 机架背板提供 +5V / ±15V（依机架电源模块），外部 24VDC 有时需引入端子块（依机架类型——800-Series 本地机架通常背板供，远程 AS-Rack 需查 P/S 容量）
- 诊断：传感器 Break（4–20mA < 3.6mA sink detect 可报警）、过量程指示（ERR LED 闪）、模块 Health bit 可读于 984 Diagnostic Word
- 组态软件：Modicon Concept / ProWORX Nxt / ProWORX 32 —— Register Address 自动分配 %IWx 依槽位 Base Address + Offset
- 状态 LED：PWR（背板电）、ERR（Config / Overrange / Break）、CHx Active (依版本 简化 LED 或只 PWR/ERR)
- 安装：984 AS-Series 机架槽位（与 DI/DO/AO 混插，槽位类型需在 CPU I/O Map 中定义为 “AI 8 ch 4–20mA” 或 “AI 8 ch ±10V” 依 Jumper 实际设）
- 工作温度：0℃～+60℃（控制柜），存储 -40℃～+85℃，湿度 5%～95% 非凝露
- 认证：CE / UL 508（依批次），符合 IEC 61131-2工业四级
- MTBF / 寿命：电子无件典型 >50,000 h，电位器/跳线氧化是老化主因
产品介绍
AS-B883-001 是 Modicon 984 老系统里拿温度/压力/流量模拟量的那张卡，常见于 90 年代投运的火电厂化水、造纸、冶金辅机 PLC。它在机架里就干一件事：把现场变送器 4–20mA 或 ±10V 转成 984 CPU 能读的 %IW 寄存器值，带断线检测——这对早期无 HART 的回路找探头断线很有用。
坦白讲这卡没啥花哨技术，但它的麻烦在于停产久、跳线配置易错、Nos 件鱼龙混杂。我遇过两套装置因为只囤了 CPU 没囤 AI 卡，运行第 18 年模拟量漂移后找不到匹配 Jumper 版本差点逼着改方案。建议按在线机架每类 AI 槽位 ÷ 2（向上取整）+ 1 块全局冷备（同丝印 + 尽量同 Jumper 布局），要求供应商提供带标准电流源 4/12/20mA 读值线性记录的测试报告——这是区分”拆机盲盒”和”可用备件”的唯一办法。
应用场景与行业案例
痛点切入：老 984 系统仍在运行的水厂/化水/造纸辅机——AI 卡故障或无备件 = 模拟量变 Stale Data → 调节回路退手动甚至保护误动。原厂 EOL 无 LTB，停产物料交期为”无”，缺件只能拆旧或等 NOS 随机到货。
典型场景：
- 火电厂化水/除灰 PLC（984-800 系列）采 pH/电导率/浊度 4–20mA —— 非它不可（984 专有背板+Jumper 定义锁定，Premium/M340 模块不兼容）
- 造纸蒸煮工段老 Modicon 984 采蒸汽压力 ±10V —— 需 Jumper 设电压型，换件核对原 Jumper Map
- 冶金烧结配料皮带秤 4–20mA 重量信号 —— AS-B883-001 带 Sensor Break 比早期 DI/DO 卡安全链更早发现断线
- 食品老线温控 RTD→变送→4–20mA 入 984 AI —— 若改方案需换变送+重组态，短期靠囤原卡最低成本
真实案例：
华南某纸厂碱回收 PLC 为 Modicon 984（CPU 984-685E），运行第 16 年 #3 打浆槽流量 AI 值突跳至 32767（饱和）。清报警可跑，两月后再饱和不恢复——拆检 AS- 发现 Jumper 块第 3 组簧片氧化致通道配置漂到 undefined，重置 Jumper + 清氧化后暂恢复。原备件只囤过 CPU 未囤 AI，原厂渠道 EOL 确认无新造，第三方找同 Jumper 布局 NOS 件 4 天到做预防性更换（附带 4–20mA 五点标定记录）。事后修订：984 所有 AI/DI/DO 按 N+1 设 Buffer Stock + 换件前拍照 Jumper/DIP 全组保存为 PDF。
常见问题解答 (FAQ)
能热插拔吗？
不能。984 机架不支持 AI 卡热插拔——须断机架电源或确认该槽在非关键扫描窗口（部分 984 扩展架允许但强烈不建议）。换前备份 %IW 当前值截图，戴防静电腕带插板，上电先查 ERR LED 灭 + 读已知 12mA 对应 %IW 中间值确认 Jumper 设对。
停产了还能买到新的吗？替代型号？
原厂 EOL 超 15 年无新造。市面靠经测 NOS / 拆机件（要求卖家做 4–20mA 三点线性测试 + Jumper 配置拍照）。没有直接 pin-to-pin 替代新模块——若整柜改造可迁 Modicon M340/M580 + Harmony AI 模块（需重新组态 + I/O 映射 + SIL 验证 per IEC 61511），属大改。短期不断供靠战略 NOS 囤（按 N+1）。
和 AS-B882-000 区别？能互替吗？
AS-B882-000 常为 4 ch AI（或电压专版依批次），AS- 是 8 ch。物理插槽同但 EEPROM ID / Slot Size 不同——984 CPU I/O Map 中 Slot Type 须匹配（”AI-8 ch” vs “AI-4 ch”），混插报 Slot Mismatch。除非你确认工程可改 Slot Def + 重下装且接线重排，否则坚持找 AS-。
