描述
产品详情

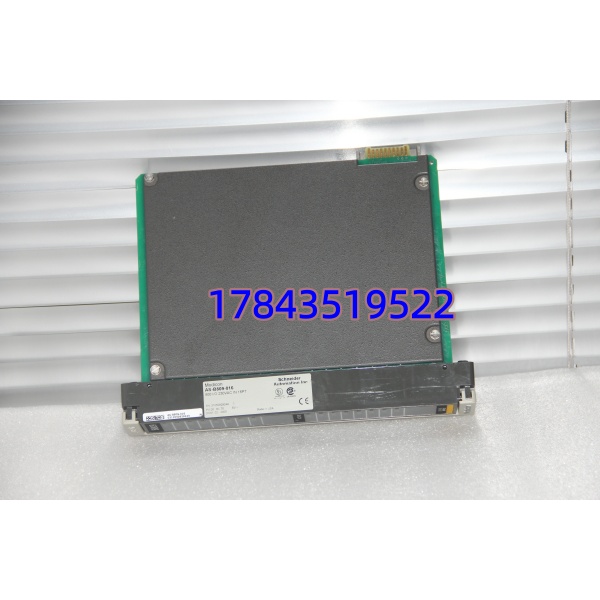

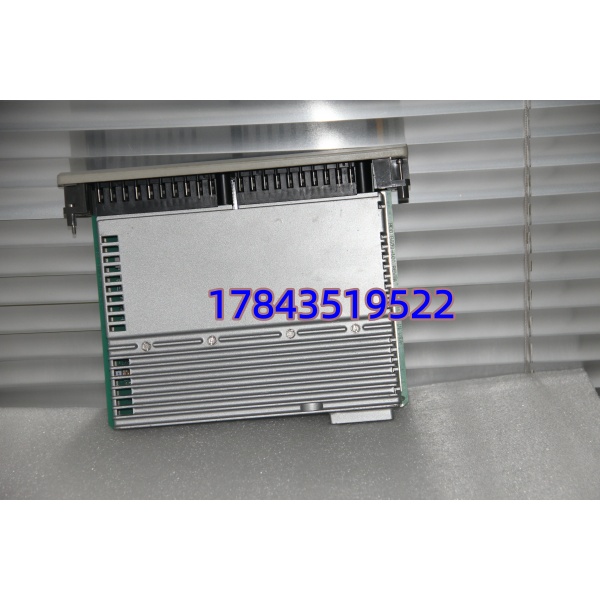

· 型号：AS-B809-016（TSX AS B809 016）
· 品牌：Schneider Electric（Telemecanique Modicon — TSX / Premium 平台遗产）
· 系列：Modicon TSX Micro / Premium — AS-Interface Master Module (AS-B809 series)
规格参数
- 产品名称：Schneider Electric AS-B809-016 — AS-Interface Master Module for TSX Micro / Premium PLC
- 适用系统：Modicon TSX Micro (37xx 系列 CPU 如 TSX 3721/3722) 扩展槽；亦可插 Premium TSX P57x 系列 Option Slot（依 Premium 硬件手册确认槽位类型支持 AS-B809）——不用于 M340/M580（用 TM5 AS-i 模块）
- 总线标准：AS-Interface SpecificationV2.1（backward compat V2.0），部分固ware 支持 V3.0 extended addressing（需确认 CPU firmware ≥x.x）
- 从站容量：Max 31 AS-i Slaves（62 digital I/O points standard；analog via A/B slave profile 7.x 扩展——受限）
- 循环时间：典型 5 ms（31 slaves 全轮询），受从站响应及扩展诊断影响
- AS-i 端口物理：2-pin (+24V/-0V AS-i 线经穿孔端子或 M12 穿刺连接——依现场 AS-i 电源/端子排），需外配 AS-i Power Supply (30V DC nominal, ripple <3Vpp)

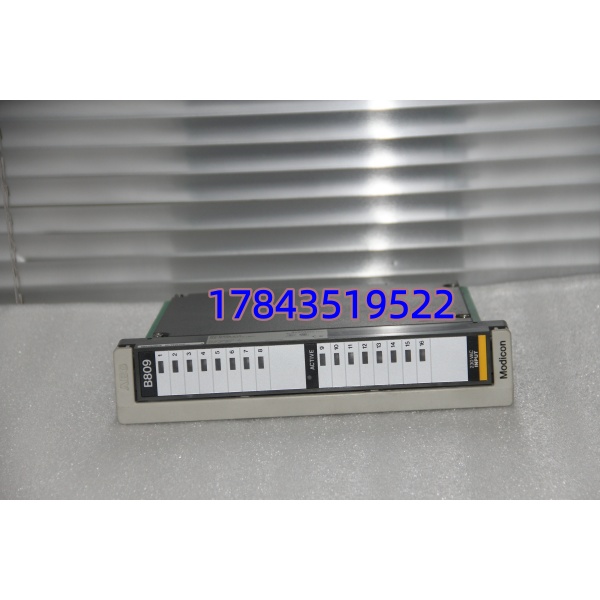

- 状态指示：前面板 LED — PWR（模块供电 OK）、AS-i RUN（主站轮询正常）、ERR（通信/配置错）、Periphery（外围故障指示）、Slaves Present bitmap（部分版本用多 LED 或经由编程软件诊断）
- 配置方式：通过 PL7 Micro / Unity Pro (早期 Premium) 在 “AS-i Master Configuration” 向导添加从站 profile、I/O 映射地址（%IW / %QW 或 %I / %Q 依 CPU）——配置存 CPU 工程非模块本身
- 诊断功能：支持从站丢失检测、短路/开路线诊断（若 AS-i PSU 具诊断）、参数/ID 码读取——结果经 %SW 字或 DFB 读入
- 供电要求：由 TSX Micro / Premium 背板供 5VDC（逻辑），AS-i 线电压由外部 30VDC AS-i PSU 经端子引入（模块不生成 AS-i 电压）
- 可热插拔：TSX Micro / Premium Option 槽通常支持在线插拔（CPU RUN 保持）——确认不影响关键联锁（AS-i 常带简单 DI/DO 如液位开关/灯）安排适当窗口
- 配套件：须配 AS-i Power Supply 30VDC（如 Schneider ABL7 或第三方 AS-i PSU）、AS-i 扁平电缆/穿刺端子或 M12 分线盒、终端电阻（通常含于 PSU 或单独购）、屏蔽接地
- 环境规格：工作 0～+60℃（柜内），存储 -40～+85℃，湿度 5～95% RH 无凝露，符合 IEC 62026-2(AS-i) / EN 50295
- 停产状态：TSX Micro / Premium 平台部分区域 Obsolete ——AS-B809-016 多为 NOS 或测过拆机，原厂新件基本靠特殊追溯 LTB（多数已被拒）
产品介绍
在啤酒厂洗瓶线碰过一回：TSX Micro 带 AS–016 主站控 24 只 AS-i 阀岛——早班整段阀无响应，查 AS- ERR 慢闪 PWR 常亮，量 AS-i 线无 30VDC（上端 AS-i PSU 保险烧），恢复供电后自动重轮询恢复。这模块在现场故障率极低，多是外部：AS-i PSU 掉电、扁平缆穿刺接触不良、从站未设 Profile 致映射错位。它的存在意义是把简单分散的阀/限位开关用两根非屏蔽线汇总进 PLC——省大量 DI/DO 点。TSX Micro / Premium 已 Legacy，AS–016 全新原厂基本无，按 B 类备件（单 AS-i 网段故障失该段简单 I/O——若关键安全联锁分散配可升 A-类）建议按”在役 AS- 装机量×1 备冷备（最低 1 件跨网段互备）”。
应用场景与行业案例
AS-i 主站丢从站最头疼表现是：PL7/Unity 里 AS-i 映射字全零或部分从站 bitmap 丢失——先查 AS-i PSU 输出电压（应 26.5～31.6VDC 带载）、扁平缆穿刺点氧化（酒精擦重压）、从站地址重复（AS-i 不允许同 addr），最后怀疑模块本身。
- — 省 DI/DO 点数 → 单网段故障只影响局部工位 → 建议备 1 件冷备跨线互备，每大修查 AS-i PSU 输出纹波
- — 环境温和 → 建议备 1 件，到货核与现网 CPU Firmware 兼容后密封保存
- 汽车总装输送线 AS-i 简易 DI 集中（按钮/到位开关） — 大量 AS-i 从站分散 →
- 改造评估 — TSX Micro/Premium 若整体迁 M340/M580 →
真实案例：华南某饮料厂洗瓶机 TSX Micro37 AS- 主站带 3 只 AS-i 阀岛（共 24 阀 + 12 光电），运行第 11 年某日整段阀无响应——柜内查 AS- ERR 闪 PWR 绿，量 AS-i 端子 0VDC 追到上端 ABL7 AS-i PSU 输入侧 OK 但输出熔丝烧（泵启动涌流触发），恢复熔丝后 AS- 自动重询 OK。该厂原按 C 类管”总线卡”零库存只备了 DI 卡，等调 NOS 件耽搁半班（虽实际只换熔丝但初期误判耗时机）。反思：①AS- 虽低故障率但属单点（单 AS-i 主站）应 B 类单列备件；②AS-i PSU 输出侧强烈建议并 TVS 或 ups 防泵启动尖峰；③换模块不需重下装（配置存 CPU）——但首次投运须用 PL7/Unity 做 AS-i Slave Profile 配置并存档 .tsx / .sta。
常见问题解答 (FAQ)
A：同型号直接插——CPU 从背板重读，AS-i 配置存于 CPU 工程（PL7 / Unity Pro .tsx/.sta）不存模块，不需重配从站 Profile。建议换前做完整工程备份含 AS-i Configuration 截图/导出。上电后确认 AS-i RUN LED 常亮（若闪查 AS-i PSU 及从站地址唯一性）。
Q：还能订 Schneider 原厂全新件吗？现在是 NOS 还是拆机？
A：TSX Micro / Premium 平台 Obso，AS- 原厂全新基本无渠道——市面流通为 NOS（New Old Stock 未使用原封）或测过功能拆机。我方标注”现货 NOS”指原厂密封或开盒未用+上电自检通过（提供测试截图），通常 1–5 工作日发。原厂 LTB 特殊申请多已被拒。
Q：这和 M340/M580 的 TM5 AS-i 主站模块通用吗？
A：不通用。AS- 插 TSX Micro 扩展槽或 Premium Option Slot；M340/M580 用 TM5 ASC (TM5ASI2 / TM5ASC2) 插 TM5 扩展架——物理、背板总线、组态软件均不同。采购确认现场是 TSX Micro / Premium 机架非 M340。
