描述
产品详情

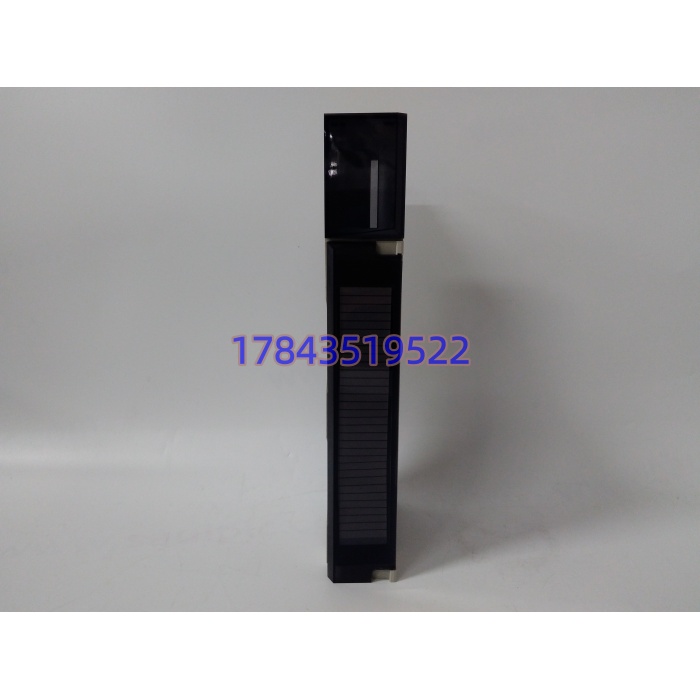

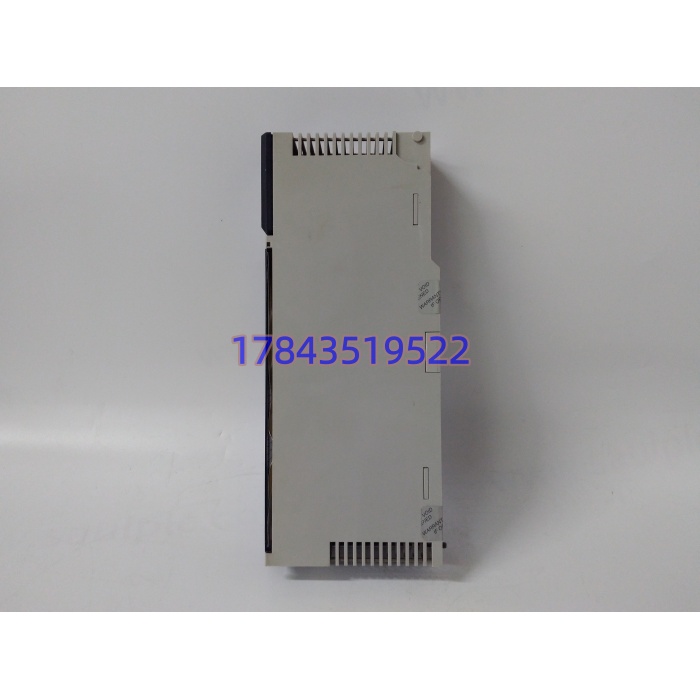

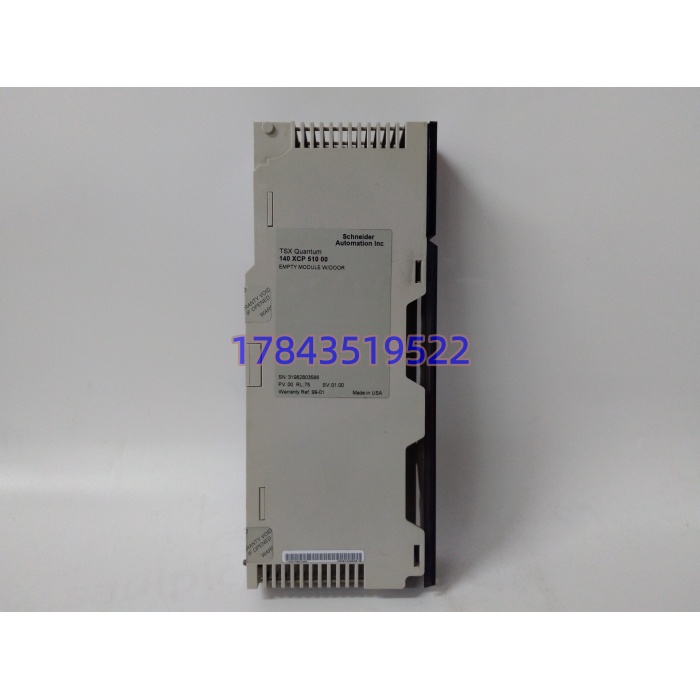

· 型号：140XCP51000
· 品牌：Schneider Electric
· 系列：Modicon Quantum / 140 系列假模块
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品定位 | Quantum 离散 I/O 槽位带盖假模块（Dummy Module with Cover） |
| 部件编号 | 140XCP51000（同族 140XCP50000 为无盖版） |
| 适用系统 | Modicon Quantum 全系背板（140XBP002/004/006/010/016、140CHS 等） |
| 占用槽位 | 1 标准 Quantum 欧卡槽（与 140DDI/DDO/ACI/AO 同尺寸） |
| 电气参与 | 无源，不取背板 5V、不驱动总线、不占 I/O 地址 |
| 前盖 | 铰链翻转防护盖，检修时翻开露假模块本体，运行态盖合 |
| 材质 | 工业级阻燃塑料壳+内部金属喷涂层（EMI 屏蔽），非全金属 0.5kg 块 |
| 防护等级 | IP20（盖合态防尘防垂直滴水） |
| 热插拔 | 随 Quantum 机架维护态可拔，但本身无电子故”热插拔”无意义 |
| 状态指示 | 无 LED（真假模块一眼分：假模块面板只有盖无端子无灯） |
| 工作温度 | 0~+60℃（运行），-40~+85℃（存储） |
| 尺寸/重量 | 标准 Quantum 模块高（约 250mm 面板高）×单槽宽×深度同 I/O 模块 / 约 0.2kg 级（非 0.5kg 金属块） |
| 易混型号 | 140XCP50000（同族无盖假模块）、140XBP00400（背板机架）、140CPU67160（真 CPU）、140NOM21100（MB+ 通信模块） |
产品介绍
140XCP51000 是 Quantum 柜里”最便宜但少了它背板簧片会氧化”的那块盖块——140XBP00400 背板插了电源+CPU+两块 DI/DO 后还剩空槽，长期敞着会让粉尘落进欧卡连接器簧片、爬虫筑巢、相邻模块 EMI 耦合变差。把 140XCP51000 插进空槽，前面板铰链盖合上，背板连接器被假模块尾部塑料定位销顶住防尘，壳内喷涂层把槽间辐射掐一层。它不在 Unity Pro 硬件配置里出现（不占槽地址），纯机械/环境件。
和 140XCP50000 的区别只在前盖：XCP51000 带铰链盖（运行态美观防尘更好），XCP50000 无盖裸假模块；和 140XBP00400（上轮写的背板机架）是”骨架—占位”关系，和 140CPU67160（真脑）不在一个维度。坦白讲，买它的人 100% 是 Quantum 老柜改造留槽、备件单按”空槽 2 个补假模块”走，或点检发现空槽背板簧片发黑买盖块补救——新项目 M580 用 BMXXBP 背板+假模块另是另一料号，Quantum 线不能整体迁才补这老件。
应用场景与行业案例
我在钢厂水处理遇过最典型的：Quantum 4 槽站（140XBP00400+电源+CPU+DI+DO）槽 4 空着没盖，三年后夜班偶发”槽 3 DO 模块背板 CRC retry”。拆柜看槽 4 欧卡连接器簧片有灰色粉尘+一处小蜘蛛网，EMI 耦合把邻槽信号搞抖。插 140XCP51000（库存拆机，施耐德法国标，铰链无裂），盖合后半年零 CRC。顺手把原空槽背板用无水乙醇棉签清了簧片。
典型场景：
- 冶金/石化 Quantum 站：留槽待扩 I/O，先插 XCP51000 防呆防污。
- 水电辅机柜：改造期拆走旧 DI 模块暂不留新模块，假模块顶槽保背板。
- 海上平台：盐雾环境空槽必须盖合，XCP51000 比裸 XCP50000 更抗垂直凝水滴。
- MRO 备货：原厂续供走 Schneider 备件渠道交期短（无源件常备），但老柜补件常被忽略和 TB 端子块一起漏订。
真实案例：前年山西某热电厂输煤程控，#1 转运站 Quantum 站原设计 6 槽背板只插 4 块真模块，两空槽敞了八年。春检拆背板发现空槽 5 簧片氧化电阻 120mΩ（邻槽 DI 5V 测试点压降 0.3V）。备件间有 2015 年施耐德原厂 140XCP51000 两块（丝印断笔清晰、铰链阻尼适中），停机窗口插空槽 5-6、盖合，清氧化簧片后复测 5V 压降回 0.05V 内。电气主任原话：”Quantum 假模块 PM 单里要和 XBP 背板并列列，空槽敞着等于给背板做加速老化，不是’反正没模块无所谓’。”这就是无源占位件的现场账。
