描述
产品详情

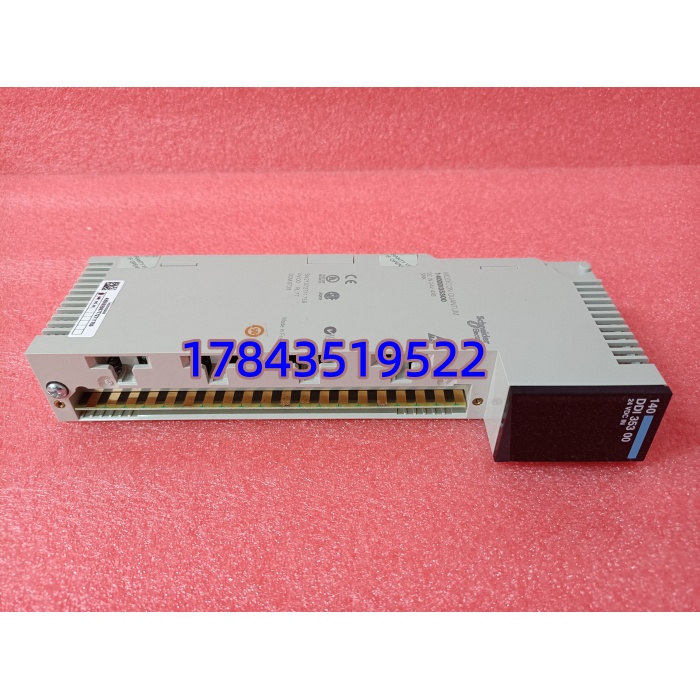

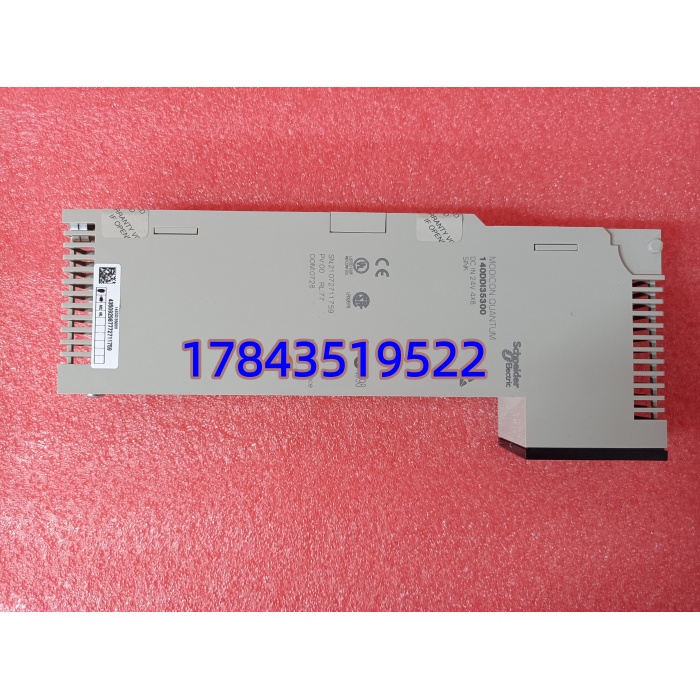

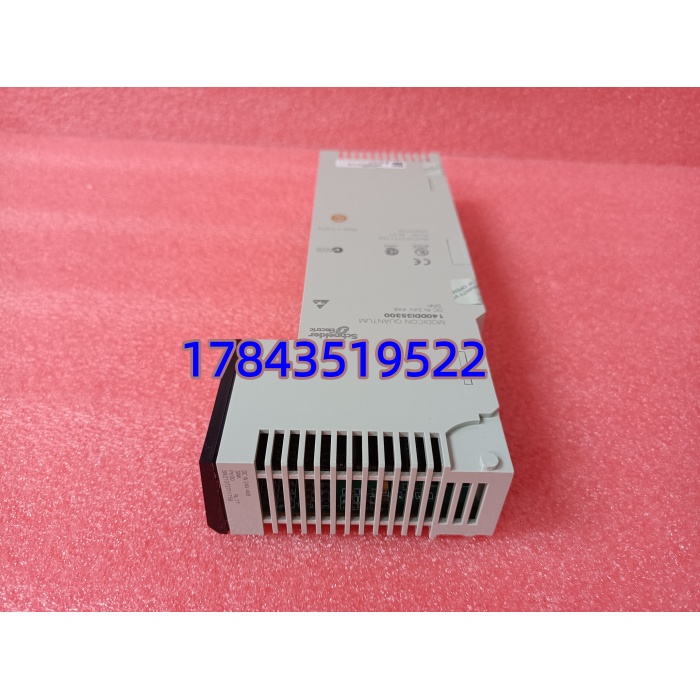

· 型号：140DDI35300
· 品牌：Schneider Electric（Modicon Quantum 平台）
· 系列：Quantum 140 系列 — Discrete Digital Input Module
规格参数
- 产品型号：140DDI35300
- 产品类型：Quantum 系列 32 通道 24 V DC 数字量输入模块（负逻辑 / Sinking / 0态有效）
- 适用系统：Schneider Modicon Quantum PLC（140 CPU / 140 NOC / 140 CRP 等机架）
- 输入点数：32 点，分组为 4 组 × 8 点，每组 1 个公共端（COM）
- 输入类型：DC 24 V Negative Logic（Sinking / Current Sourcing from module to field device，现场开关闭合拉低输入 = ON/1）
- 输入电压范围：19.2 V ~ 30 V DC（标称 24 V DC）
- 逻辑阈值：ON ≤ 5 V DC（典型），OFF ≥ 15 V DC（典型，以手册为准）
- 输入电流（典型）：约 7 mA @ 24 V DC 每点
- 输入响应时间：0 ~ 7 ms（可软件滤波设为 0/1/2/3/7 ms 四档，缺省 7 ms）
- 隔离：输入与逻辑侧 1500 V AC 1 min（光耦隔离）；组间不隔离（共用 COM）
- 状态指示：32 个绿色 LED（每点 1 个）+ 模块状态 LED（Active / Fault）
- 背板消耗电流：典型 180 mA @ 5 V DC（来自 Quantum 背板电源）
- 地址占用：1 个字（16 位 × 2 输入字映像区）
- 断线/开路检测：不支持现场线断线自动检测（属普通 DI），需外部接线设计保证
- 工作温度：0℃ ~ +60℃（运行），5% ~ 95% RH 非冷凝
- 存储温度：-40℃ ~ +85℃
- 认证：CE、cULus、FM Class I Div 2（需核对带 C 后缀版本）、DNV（船级社部分版本）
- 物理尺寸：约 250 × 40 × 140 mm（标准 Quantum 单槽宽），重约 0.3 kg
- 安装：垂直插入 Quantum 机架背板（需 140 XBP / XBE 等机架及 140 CPS 电源模块）
产品介绍
140DDI35300 是 Modicon Quantum 系统最经典的 32 点 24V DC 数字量输入模块之一，采用负逻辑（Sinking）方式——现场干接点/NPN 传感器闭合时将输入点拉至 0V，模块判为 ON。它插在 Quantum 机架背板上，通过 RIO 或本地总线被 CPU 周期刷新，每个点独立 LED 方便柜旁查线。和正逻辑版 140DDI15300 外观一模一样，只固件逻辑和接线公共端接法不同。
坦白讲，这卡本身 MTBF 很高，现场出问题多半是现场 24V 电源波动或 COM 公共端松脱。该模块在役量极大，属电厂/冶金/石化必囤慢动件。施耐德 Quantum 逐步推到 Premium/M340 替代但老柜大量在跑，只能原型号补单。有一点要注意——老版本和新版本固件对”输入滤波时间”缺省值可能不同，换完建议在 Unity Pro / Control Expert 里 Online 核对 I/O 参数。
应用场景与行业案例
我在现场遇过最典型的坑：某钢厂原料场 DI 点”偶尔不动作”，查半天是 140DDI35300 负逻辑配成了正逻辑接线——现场把 COM 接 0V（应为 +24V 经限流电阻），结果只有漏电感应到高电平偶然翻转。改回正确 Sinking 接法（COM 接 +24V，现场开关闭合到 0V）立刻正常。所以买之前一定看原模块丝印是 35300 还是 15300。
典型场景：
- 冶金/钢铁原料输送 — 皮带跑偏/拉绳开关、限位开关 DI 采集，Quantum CPU 做联锁，负逻辑抗现场感应干扰稍好
- 火电/水电辅机控制 — MCC 合闸/分闸位置反馈、油泵压力开关状态，经 DI 进 SOE 或普通扫描
- 石化/化工装置区 — 现场防爆按钮盒、液位开关反馈，配 Conformal Coating 版(C后缀)防腐蚀气氛
- 水处理/污水厂 — 格栅/刮泥机限位、液位浮球 DI，RIO 远程 Drop 机架内使用
真实案例：
南方某 300MW 电厂化水 PLC（Quantum 140 CPU 434 12A）#3 DI 模块 140DDI35300 报”Module Fault — Input Scan Error”，所有 32 点冻结。因无热备且是单机架，紧急停泵切换手动操作后更换模块——插新 140DDI35300（同 Rev），上电自动重配（参数存 CPU），Online 核对 32 点状态与现场开关位置一致，3 分钟恢复自动。事后查旧模块：背板金手指氧化导致偶发总线 CRC 错。库房从此按每机架留 1 块 DI + 1 块 DO 缓冲库存。
