描述
产品详情

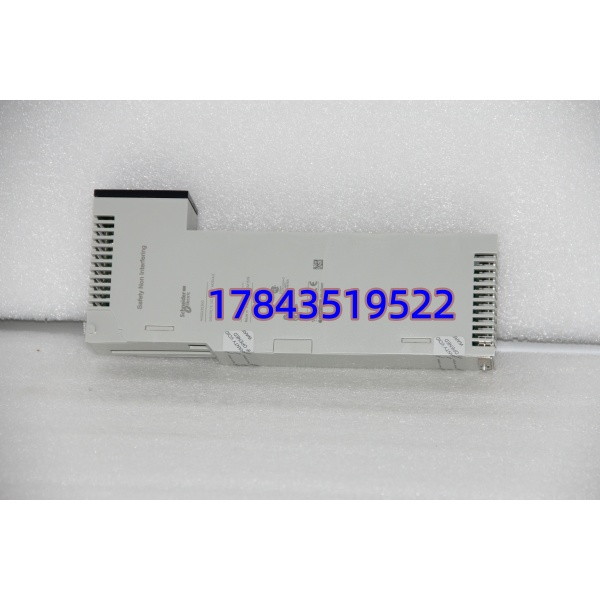

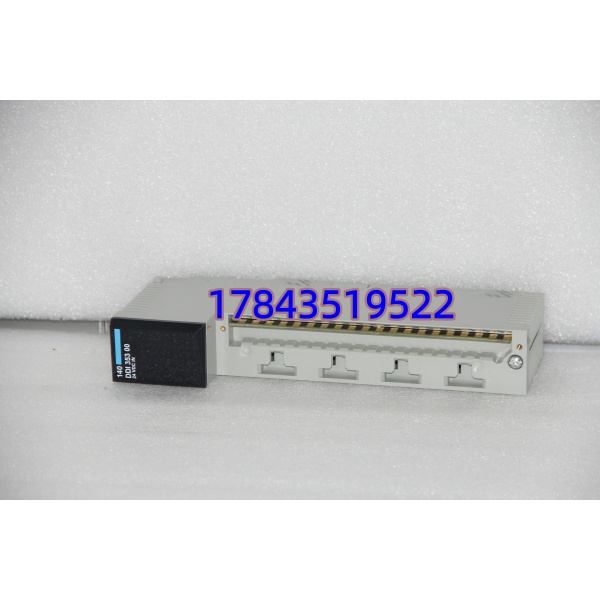

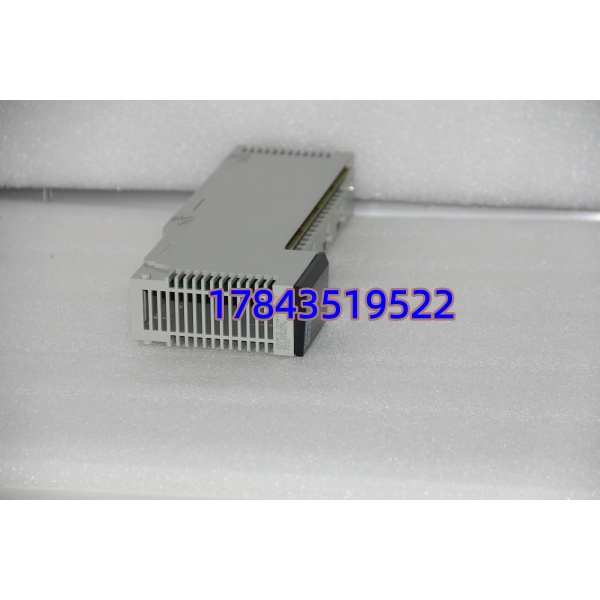

· 型号：140DDI35300
· 品牌：Schneider Electric（Modicon Quantum®）
· 系列：Modicon Quantum 140 Series — 24 VDC Negative Logic Digital Input Module (32 ch)
技术参数
| 项目 | 规格 |
|---|---|
| Schneider 型号 | 140DDI35300（140-DDI-353-00） |
| 产品类别 | Quantum 数字量输入模块 — 24 VDC，Negative Logic（Sinking，0 = Active） |
| 输入通道数 | 32 路，分 2 组 ×16 ch（独立 COM1 / COM2） |
| 输入信号类型 | 24 VDC（Sink Type，PNP 传感器需经 NPN 转换或选正逻辑模块 140DDI34100） |
| 逻辑定义 | 负逻辑：输入接通→电流流入模块 COM→内部检测 LOW(0)→状态=1(ON)；断开→HIGH(1)→状态=0(OFF) |
| 额定输入电压 | 24 VDC（工作范围 15–30 VDC） |
| 输入阈值电压 | ON（有效）：≤5 V @灌电流 3.5 mA；OFF（无效）：≥15 V |
| 典型输入电流 | 3.5 mA @24 VDC（每通道） |
| 输入延迟 / 响应 | ≤1 ms（滤波可组态 Fast/Medium/Slow 三档 in Unity Pro） |
| 通道隔离 | 组间及通道-总线间 1500 Vrms 光耦隔离；同组 16 ch 共享 COM 不隔离相互 |
| 现场电源要求 | 外部提供 24 VDC 至 COM 端（模块本身不由现场电源供电，仅检测电流回路） |
| 背板供电 | +5 VDC 由 Quantum 机架背板供给（典型 ≤180 mA） |
| 状态指示 | 正面 LED：Active（绿=模块选中运行），32 点对应 LED（绿=输入 ON/Active=0 态检测到） |
| 所需槽位 | 1 个标准 Quantum I/O 槽位（单宽模块） |
| 配套接线 | 螺钉端子或 TELEFAST® 预制电缆 + 140XBE/ABE 端子单元（依柜设计） |
| 工作温度 | 0℃ ~ +60℃（IEC 60721-3-3 Class 3K3），存储 -40~+85℃ |
| 湿度 | 5%~95% RH 非凝露 |
| 认证 | CE、UL 508、CSA、FM Cl I Div 2、ABS（Marine 可选）、GOST-R |
| 组态要求 | Unity Pro / Control Expert 或 Concept — 硬件目录选 140DDI35300，可设输入滤波时间 |
| 生命周期 | Quantum Active（Schneider 未宣 EOL 截至 2025），交期偶波动 |
产品介绍
（竞品对比/技术定位直入）
在某个造纸线碰过——原柜设计用 140DDI35300（负逻辑 sink）接 NPN 接近开关和现场按钮（COM 供 24 VDC，闭合时电流入 COM），后来维保私自换了个 140DDI34100（正逻辑 source）进去，所有 DI 点全部显示反相且部分 NPN 传感器不吃正压，折腾半天才换回 35300。（严格来说 35300 的”负逻辑”指 PLC 内部把 0 V / Low = 有效状态(ON) 而非指示灯亮=现场闭合——这对新手容易误解，现场接线务必确认 COM 端接 24 VDC 正极还是负极：35300 要求 COM=+24 VDC，现场开关闭合把输入脚拉低到近 0 V 才被识别 ON。）
从采购视角 140DDI35300 Schneider 仍列 Active 但交期偶波动（欧仓 2–5 WD / 亚仓 3–8 WD），属 B 类关键 I/O 卡：单块故障只影响对应 32 点开关量（泵运行反馈/阀限位/联锁允许），不直接跳车但会使保护联锁或状态监视开环。建议按”在线 DI 卡数 ×10–15% 备件池 + 全厂最低冷备 ≥1 件”囤原装——市面拆机件多但 DI 卡输入光耦打坏不易肉眼识别，关键位不建议省这几百块。新项目同架构直接选用，与 140CPS21400 + 140CPU65x + 140NOE 全兼容。
替换与升级建议
✅ 直接替换
- 140DDI35300 ←→ 140DDI35300（不同生产批次完全互换，插上 Unity Pro 重确认硬件类型下装即可）
- 140DDI35100 / 140DDI35200（老版 32 ch 负逻辑 DI）：可替入同槽位——35300 是功能替代（EMC 改进、诊断增强），逻辑定义与 COM 分组相同直接兼容 ⚠️ 软件兼容（建议更新硬件目录为 35300 看完整诊断，不改通常也能通）
⚠️ 软件兼容（需改配置/确认现场接线逻辑）
- 140DDI34100（32 ch 正逻辑 source / PNP 亲和型）：物理插槽兼容但逻辑极性相反（34100 是 1=ON 高电平有效，35300 是 0=ON 低电平有效），直接互换会让所有 DI 状态取反——除非你在软件做 NOT 取反且现场接线 COM 改为 0 V 公共，否则 ❌ 硬件不推荐互换。仅可在重接 COM 端 & 程序中全局取反前提下作应急替用（改造成本中等，易出错不推荐）。
❌ 硬件不兼容
- Premium / M340 / M580 系列 DI 模块——背板定义不同，Quantum 机架只认 140DDI 系列。
Quantum 平台无 pin-to-pin 替代，若长期 EOL 远期考虑向 Modicon M580 + BMX DDI 模块迁移（属工程改造）。
常见问题解答 (FAQ)
Q：35300 是正逻辑还是负逻辑？我现场是 PNP 三线制传感器能直接用吗？
140DDI35300 是负逻辑 / Sinking / 0-state active（COM 接 +24 VDC，现场开关闭合把输入脚拉低 → 内部识别 ON）。PNP 三线制传感器（输出高电平 +24 V 当动作）不能直接驱动 35300——需加 NPN 转换或选正逻辑模块 140DDI34100（Source Type，COM 接 0 V）。下单前确认现场开关类型是 NPN/干接点（35300 OK）还是 PNP（需 34100）。
Q：COM1/COM2 怎么接线？需要分开供 24 VDC 吗？
两组各 16 点独立 COM——可共用同一路 24 VDC 电源（COM1+COM2 并接），也可分开供（用于隔离不同安全回路）。注意 COM 端极性：35300 要求 COM = +24 VDC（电流从 COM 经现场开关入模块输入 pin 再回流 0 V 通过模块内部），接反所有点读 0 或 1 异常。
Q：有现货吗？交期一般多久？
欧仓通常滚动库存，全新原装 2–5 工作日发出；亚仓视批次偶有 3–8 WD。急单先问客服实时库存——Quantum DI 卡流通快但法国排产间隙偶拉至 10 WD+，建议年度备件按计划 LTB 申购。
