产品详情

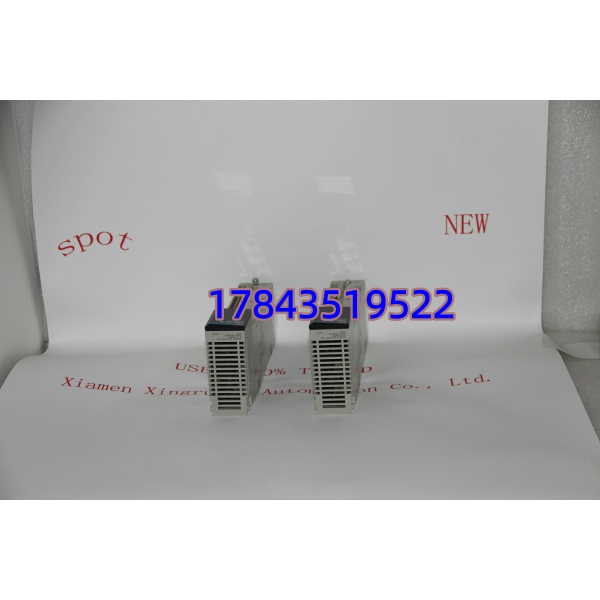

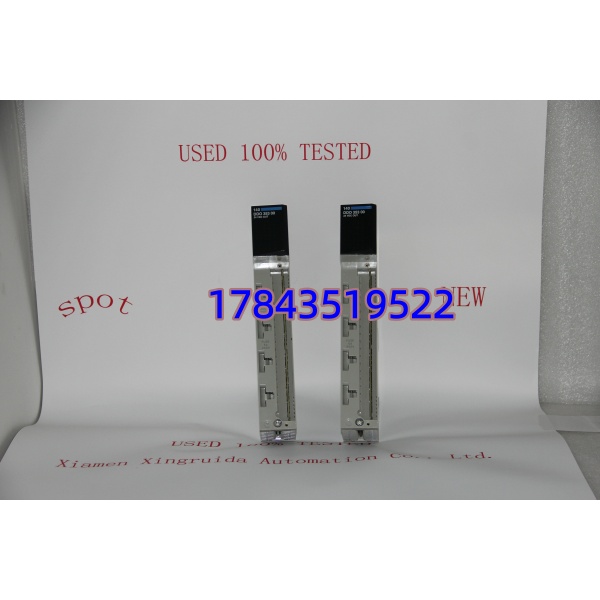

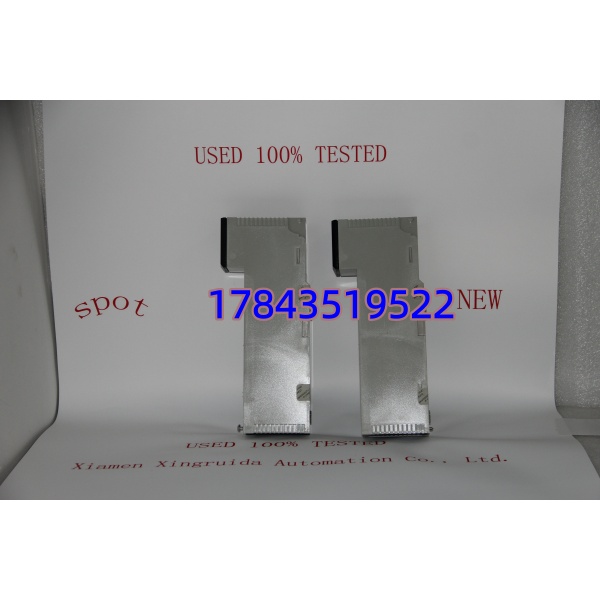

· 型号：140DD035300
· 品牌：Schneider Electric（施耐德电气）
· 系列：Modicon Quantum — 32-Point 24 VDC Digital Input Module (Type 1 / Sinking)
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 140DD035300（32 ch 24VDC Digital Input, Sinking, Positive Logic） |
| 制造商 | Schneider Electric — Modicon Quantum |
| 输入通道数 | 32 点（分 4 组 × 8 ch，每组共地） |
| 额定输入电压 | 24 VDC（工作范围 15–30 VDC） |
| 逻辑类型 | Positive Logic / Sinking（现场开关闭合 → 电流流入模块公共端 → 逻辑 1） |
| 输入电流（典型） | 约 7 mA @ 24VDC（每点） |
| 输入滤波（去抖） | 典型 10 ms（固定，部分早期版可选 0/4/10 ms 依 FW——以组态为准） |
| 隔离 | 现场侧↔逻辑侧 光电隔离 ≥ 500 Vrms（1 min），组间不隔离（4 组分别共地） |
| 现场电源 | 须外部 24VDC 供入模块现场侧公共端（通常与控制电源分开） |
| 状态指示 | 每通道 1× LED（绿色 ON = 逻辑 1），模块面 PWR / ERR LED |
| 响应时间 | ≤ 10 ms（含滤波），关断延迟类似量级 |
| 热插拔 | 支持（带电插拔，不影响机架其余模块运行） |
| 背板供电 | +5V 逻辑取自 Quantum 机架背板（典型功耗 < 1.5W） |
| 接线方式 | 通过 Quantum 端子块（如 140XTS00200 弹簧/螺钉端子） |
| 编程软件 | Concept V2.5+ / Unity Pro V2.x+ — 硬件目录选 140DD035300 |
| 工作温度 | 0℃ ～ +60℃ |
| 认证 | CE / UL / CSA / IEC 61131-2 / ABS（部分批次船用认证） |
| 生命周期 | Legacy — 原厂全新基本 NOS 流通，主流二手为测好良品 |
产品介绍
（切入策略：E 维护者视角——误接线烧通道的经典坑）
Quantum 机架上 140DD035300 是那种”你不碰它它不坏”的卡，但现场最常出事的是把 120VAC 接到 24VDC 版本上瞬间烧穿输入级——我曾见过一个技改把老 110V DI 换此卡忘了改外线，上电炸掉 8 个通道。严格来说它只接受 15–30VDC 且公共端必须正确接 24VDC 负极（Sinking 接法），源型（Sourcing）接线会读不到信号而非烧卡，但反接极性超过 -0.7V 有可能损伤输入保护二极管。换卡前建议先核现场公共端极性并用万用表量静态电压再插线。
采购价值很直白：Quantum 老系统 DI 点密集（32 点/卡），这版比 16 点版省槽位。原厂 EOL 但 NOS 仍有流通，测试良品经过 I/O 点逐点触发验证基本零风险。我们出的良品会附带每点 ON/OFF 测试记录，到你手上插上电、设好地址、接好线即可扫到数据。
替换与升级建议
| 替换类型 | 型号 | 兼容性说明 | 改动工作量 |
|---|---|---|---|
| ✅ 直接替换 | 140DDI35300（早期命名，电气同 24VDC 32 ch Sinking） | 引脚定义、滤波、逻辑完全一致，Concept/Unity 硬件目录互相认。部分老工程写 140DDI35300 也能自动映射新 140DD035300。 | 无。插拔替换，确认组态 Drop/I/O 地址一致。 |
| ⚠️ 需确认接线（电压不同） | 140DDI84100（110VAC DI） / 140DDI84110（230VAC） | 物理插槽兼容但输入电气要求 AC 110/230V —— 绝不能互替，接错烧卡。仅列于此说明区别。 | —（禁止互替） |
| ❌ 硬件不兼容 | 140ACO02000（AO） / 140DAI75300（16 ch DI） | 不同 I/O 类型，虽可混插机架但功能完全不同，不可作替补。 | — |
常见问题解答 (FAQ)
Q1：这卡能直接换吗？程序要改吗？
A：硬件直换。原 Concept/Unity 工程里 I/O 地址（%Ixxx）与 Drop 号不变则不需改逻辑——仅需确认硬件目录里模块型号识别正常（140DD035300 或 140DDI35300 均可）。换完插上线前建议先核现场公共端电压 24VDC ±10% 再接，防止误送 AC 烧通道。
Q2：现场点不亮 LED 先查什么？
A：三步排查：① 量输入端子对地电压——闭合时应见 ≈ 24VDC（Sinking 接法公共端接 0V/负，开关闭合电流入模块）② 查模块 PWR LED 是否亮（无亮查机架电源模块背板供电）③ 在编程软件 Online 看对应 %I 位状态——若 LED 亮但软件位不 1，查 I/O 地址偏移或 Drop 未 “Configured/Running”。最常见错是公共端没供 24VDC 或极性反。
Q3：支持源型（Sourcing）接线吗？
A：不支持。140DD035300 是 Sinking（漏型/负逻辑公共）设计，现场开关需提供电流流入模块公共端（通常现场开关为 PNP 传感器或干接点+外部 24VDC 源）。若你现配是 NPN（Sourcing 公共 +24V 入模块）需选 140DDO 或确认传感器类型——接反读不到信号（通常不坏但无状态）。[请以原厂手册为准]
