描述
产品详情

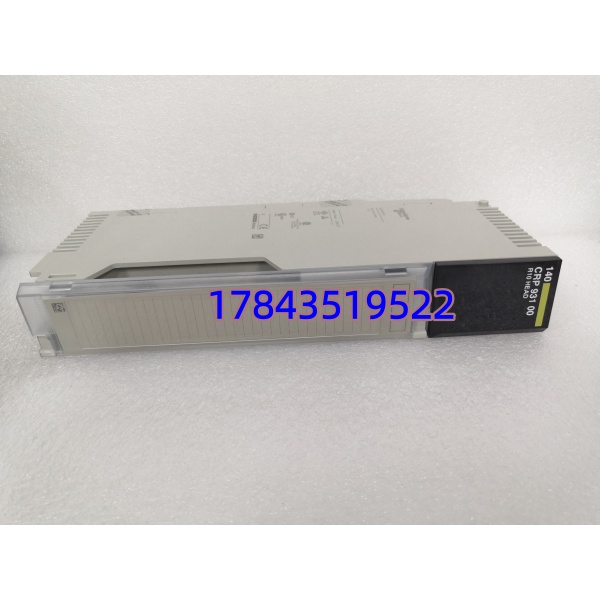

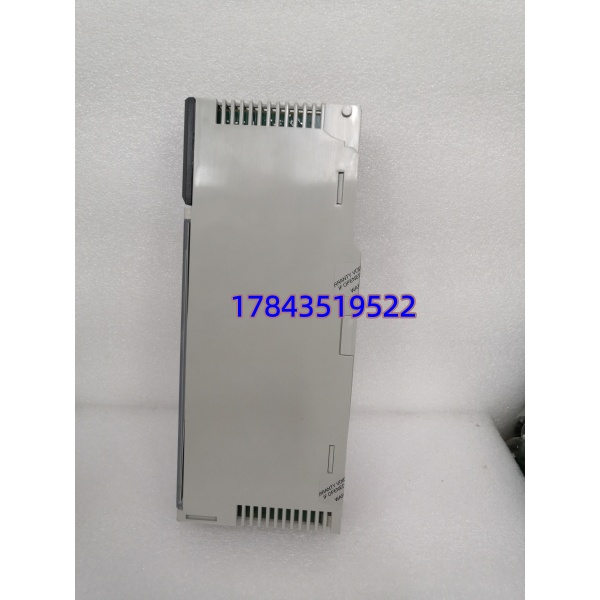

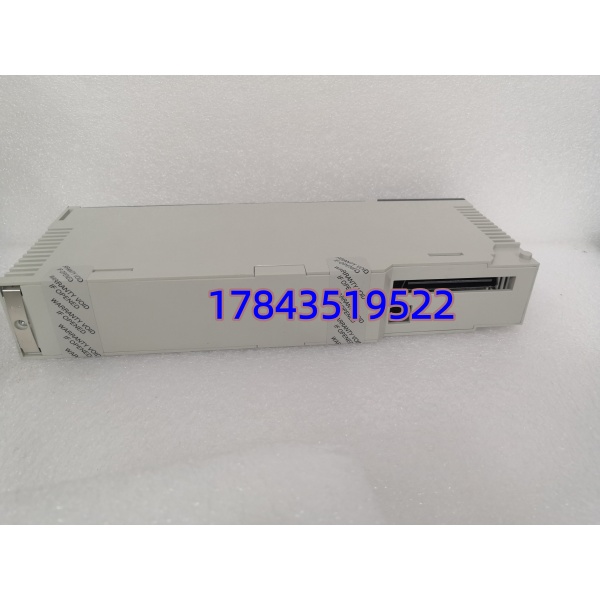

· 型号：140CRP93100
· 品牌：Schneider Electric（Modicon Quantum）
· 系列：Modicon Quantum — 140CRP93100 Remote I/O Drop Interface Module (RIO Slave / Head Module)
技术参数
| 参数项 | 规格值 |
|---|---|
| Schneider 型号 | 140CRP93100（140-CRP-931-00），对应主站为 140CRA93100（140-CRA-931-00） |
| 模块类型 | Quantum Remote I/O Drop Interface (RIO Slave / CoProcessor Rack Head Module) |
| 适用机架 | Quantum 远程扩展 I/O 机架（本地/扩展均可作 Drop——典型 4/8/16 槽 Universal / Standard 机架），插 Slot 1 |
| 配对主站 | 140CRA93100（主 RIO Master 安装于主机架 Slot 1 或冗余双槽），链路协议 RIO Ver 2.x |
| 通信介质 | 75Ω 同轴电缆（RG-59/U 带 BNC）或 STP 屏蔽双绞线（via 140XRB 终端电阻/收发器），需主从端 50Ω 终端电阻匹配 |
| 最大链路距离 | 同轴 ≤750 m（无 repeater）；屏蔽双绞线 ≤150 m；超距需 140XRB20000 RIO Repeater |
| 最大 Drop 数 | 单 140CRA93100 典型支持 ≤31 Drop（依总 RIO Loading 及 Baud Rate 153.6 kbps），CRP93100 每个 Drop 一个 |
| I/O 扫描 | 由 140CRA93100 主站发起，CRP93100 透明转发本机架 I/O 模块 Backplane 数据，无用户程序驻留 |
| 状态指示 | PWR（背板电）、RUN（与 Master 同步 OK）、ERR（Config / Comm Loss）、COM（RIO 链路 Activity），部分版含 DROP # DIP 或 LED |
| 诊断 | RIO 断链报 “Drop XX Missing” 于主站 CPU Diagnostic；CRP93100 本身 LED 可定位 — RUN 灭 = 链路未建立或 DIP Switch 设错 |
| DIP 开关 | 通常含 Drop Number Select（Binary 1～31 与 140CRA93100 中配置的 Drop ID 必须一致！）、Termination ON/OFF（链路两端 ON 中间 OFF） |
| 冗余支持 | 可做 1:1 热备 Drop（两个 CRP93100 插 Slot 1&2 配对，需主站也冗余 CRA93100 双配 + 专用缆） |
| 供电 | Quantum 机架背板 5 VDC（典型功耗 ≤3 W） |
| 组态软件 | 自动识别——在 Unity Pro / Concept 中定义主机架 CRA93100 后 Add Drop “Quantum Rack with CRP93100″，设 Drop ID 匹配 DIP SW |
| 工作温度 | 0℃～+60℃（标准），-25℃～+70℃（宽温涂层版后缀 C/K——核对原板） |
| 认证 | CE / UL 508 / cULus / FM Cl I Div 2（依版本），SIL 2 Capable per IEC 61508（系统级，需主站 CPU SIL 认证） |
| 物理尺寸(参考) | Quantum 单槽 Eurocard ≈160×100×20 mm（带 LED 窗+ DIP SW 小窗），前板锁紧柄，重 ≈0.2 kg |
产品介绍
在某个沿海电厂化水系统碰过——Quantum 主机架带 3 个远程 Drop（），雷雨后 Drop 2 偶报 Missing。清报警可跑俩月，再掉查为 RUN 灯灭但 DIP 设 ID 对——BNC 头氧化致反射误码率飙升，并非模块坏。同期另一套早期化工装置真烧 （雷击感应在同轴屏蔽层引入），原厂渠道 140CRP93100 交期 14 周起或显示无分配，第三方找同 Rev NOS 件 3 天到换上恢复。
按 ABC 分类属 A～B 类关键件（丢 Drop = 整列远程 I/O 失联→ 辅机调节/保护回路退手动）：Quantum 平台仍 Schneider 长期支持但 特定批次 Mature/Limited，新造交期不稳。单价适中（¥2k～4k 视渠道）建议按在线 Drop 数 ÷ 2（向上取整）+ 1 块全局冷备（同完整型号）囤经 RIO Link Handshake 测试 NOS 件——比赌交期值当。我们出贷附《Quantum RIO DIP Switch 设置 + 终端电阻检查清单》降你安装出错率。
替换与升级建议
✅ 直接替换
- 140CRP93100 同型号不同 HW Rev（Rev A / B / C 等）——插回设相同 DIP Drop ID + Termination，Unity Pro 自动识别，无工程改动。（优先找与原装同 Rev 减 Warning）
⚠️ 软件兼容（需核对主站 CRA93100 Firmware + 可能微调）
- 140CRP93200（新版 RIO Drop Interface，支持更长距/某些 enhanced Diag）——物理插槽同、连接器同，多数情况可替 CPR93100 若主机架 CRA93100/CRA93200 Firmware 支持 RIO Ver 2.x+，但：① 需确认主站 CRA 模块 Diagnostic 不拒识新 CRP Rev（通常 OK）② DIP Switch 定义可能微差（读新板标签）③ 建议做 Drop Online Test 前先确认 Unity Pro 中 Drop Type 显示 “CRP93200” 或 Keep “” 依 Autodetect。若主 CRA 很老（Pre-1998 早期）可能不认 93200→ 坚持找 93100。工作量：换板→设 DIP→上电确认 RUN 亮→主站 Drop Status Online（<2 min）。
❌ 硬件不兼容 / 不可替
- 140CRA93100（主站 Master）——插远程机架作 CRP 用不识别（Slot Role 相反），报 Module Mismatch。
- Premium / M340 / M580 远程头模块——背板总线不同 Quantum 不认。
- 若 EOL 无 NOS 且主/从均需换：可评估整 Drop 升级至 Modicon M580 + BMX DIO/AI 远程站 + Ethernet RIO (ERIO)，属改造（需重组态+SIL 验证），短期不断供靠战略囤 NOS。
