描述

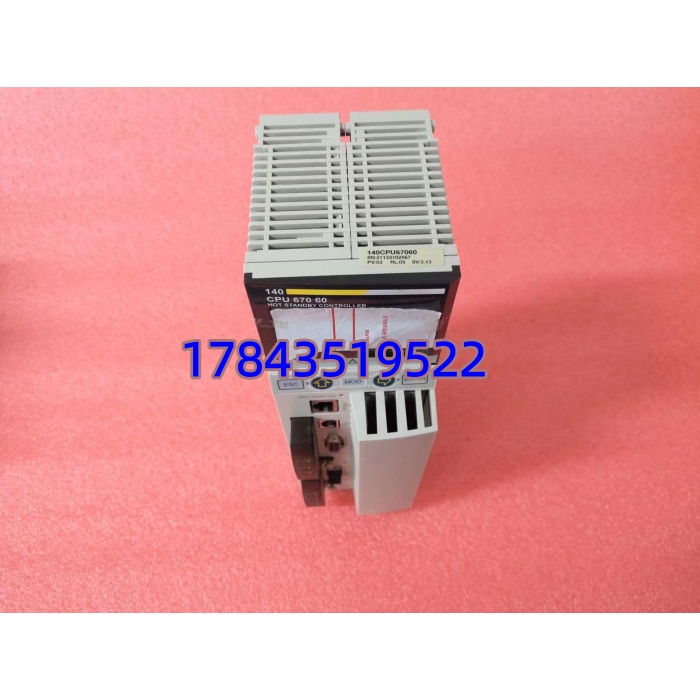

产品详情
· 型号：140CPU67060
· 品牌：Schneider Electric（原 Modicon）
· 系列：Modicon Quantum — Unity 平台 Hot Standby CPU（140CPU67xx 家族）
规格参数
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | 140CPU67060 |
| Schneider 目录号 | AS-140CPU67060 / 140CPU67060（部分标签含 -C 后缀表示 Conformal Coated） |
| 制造商 | Schneider Electric (France / USA) |
| 适用系统 | Modicon Quantum PLC 机架（需 Unity Pro V2.x–V13.x 编程，Concept 限早期固件） |
| CPU 类型 | Hot Standby (HSBy) 冗余 capable，单模块可作主或备 |
| 处理器 | Intel 80×86 兼容 586 class，66 MHz |
| 用户存储器 | 2048 kB（Typical：Ladder/ST/FBD + Symbol + Comment 分区），电池后备 SRAM |
| 系统存储器 | 544 kB（I/O image, system bits etc.） |
| 扫描周期(典型) | 0.1～150 ms 可组态（依程序规模），布尔指令 0.15 µs/typical |
| 背plane总线 | Quantum 本地 I/O（通过背板）＋远程 Drop（via S908 RIO / Ethernet I/O） |
| 通信口 | ① Modbus Plus (MB+) — 9.6 k～1 Mbps（需外部 MAU/Repeater） ② 10/100Base-TX Ethernet (TCP/IP, Modbus TCP, X-Way HSBy sync) ③ 1×RS-232 (Terminal port for programming/upload) |
| 热备同步 | 通过 Ethernet X-Way 或 MB+ 专用电缆，自动数据区镜像，切换时间 < 100 ms (Bumpless) |
| 最大本地 I/O | 按 Quantum 机架：单机架 ≤ 28 槽，通过 S908 RIO 远程 Drop ≤ 31 drops（依网络拓扑） |
| 电池备份 | 需 1×锂电池 (14200 或 14201，典型 5–10 年保持 @25℃)，低电量报警位 |
| 状态指示 | 前板 RUN / ERR / I/O / COM / HSBy / BAT LED 阵列 |
| 编程软件 | Schneider Electric Unity Pro (EcoStruxure Control Expert)，早期固件兼容 Concept (需确认 FW ver) |
| 供电 | 通过 Quantum 机架背板 5 VDC（来自 140CPS 系列电源），典型功耗 ≤ 8 W |
| 工作温度 | 0℃ ～ +60℃（宽温 / CC 版 -20～+60℃ 依型号），存储 -40～+85℃ |
| 相对湿度 | 10%～95% RH，非凝露，G3 腐蚀等级 per ISA-S71.04 |
| 尺寸(约) | 单槽 Quantum 模块 标准 140 mm(H)×35 mm(W)×175 mm(D) |
| 重量(约) | 0.35 kg |
| 认证 | CE / UL / cUL / FM / ABS (部分批次) / SIL 2～SIL 3（依应用架构） |
产品介绍
(D 核心数据驱动)
在某个 300MW 自备电厂循泵站年检时碰过：B 系冗余 140CPU67060 上电报 “Battery Low then Fail”，A 系正常接管——拆旧电池发现已 8 年未换，庆幸没丢程序。这提醒我们 Quantum CPU 虽皮实，但锂电池和电解是硬寿命件。140CPU67060 是整个 Quantum 控制站的”大脑”，一旦双机同故障（柜内短路/浪涌等极小概率）则对应控制区域全部 I/O 失联，调节回路冻结或按 Fail-safe 预设动作。
140CPU67060 支持 Unity Pro 全指令集及双机热备无扰动切换(<100ms)，带 Ethernet + Modbus Plus 双口适合老厂渐进数字化。Schneider 已将 Quantum 部分 CPU 标 Mature/Phased-out，新件交期曾拉至 16～30 周且部分地区仅 NOS——从 ABC 分类看应按控制站数量列为 A 类关键 DCS/PLC 备件，冗余配置建议至少备 1 块（成对冗余站点可备 1 对或最少 1 块+同步电缆），别等控制站双故障再追货。它的 TCO 重点不在卡价而在”停机找不到替代的隐性成本”。
应用场景与库存策略
Quantum 控制站若完全宕机（双 CPU 同时失效或机架电源故障），对应工艺单元所有闭环调节、顺控步序冻结——多数设计 Fail-safe 输出保位或回撤至安全值，但仍可能造成大幅工况波动甚至装置局部打闸。140CPU67060 专用底板与固件无引脚兼容替代。
- 电力/冶金/水务/石化 Modicon Quantum 冗余控制站（140CPU67060 HSBy Pair） — 执行 PID/顺控/APC 并管理 Quantum I/O → 无通用替代(专有背板+Unity FW) → 建议按运行控制站数 N 设 N+1 冷备件（冗余对站点至少备 1 块+同步电缆，有条件备 1 对），纳入 PLC 年检上电自检及电池更换台账。
- 多套相同 Quantum 架构（同 Unity Pro 项目版本、同 FW） — 可共享 1 件周转备件，但须签 VMI 或保 72h 到货；注意 FW 版本一致性要求（主/备必须一致）。
- 计划整体迁移至 M580 / PacDrive 或第三方(18 个月内) — 暂停增购仅维持现网最低存量至割接。
- 已接 Schneider PCN 标注 Mature / Limited Availability — 建议按”运行控制站数（按 CPU 槽位计）+1 测试周转件”做 Last-time-buy 核算，早囤成本低得多（含确认 Conformal Coating 版本匹配现场腐蚀等级）。
真实案例：
沿海某 LNG 接收站 2018 年台风季，#1 海水取水泵房 Quantum 双 140CPU67060 因柜顶雨水管渗漏滴进机架背面短路同时宕机（极小概率共模故障），SOE 显示 I/O 全掉线，装置紧急打现场手动。因库存只备了 DI/DO/AO 模块未备 CPU，原厂答复交期 20 周 Mature。从集团内另一基地借调一块测好件（FW 版本需降级匹配耗时半班）延误恢复约 5 小时，折算产量损失逾 ¥200k。事后将所有 Quantum 控制站 140CPU67060（含 140CPSxx 电源）列入 A 类，定存按 N+1 逻辑 2 块（不同站 FW 取通用最低版烧录）并每两年做冗余切换演练+电池定时更换——PLC “大脑” 的保险，一毛钱不能省。
