描述
产品详情

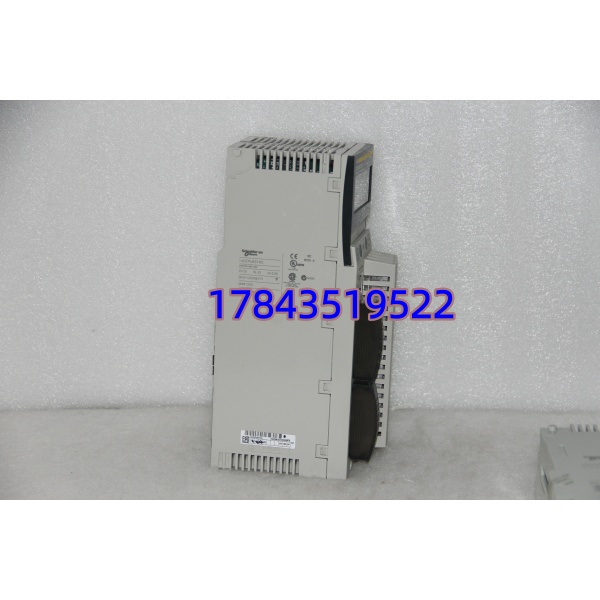

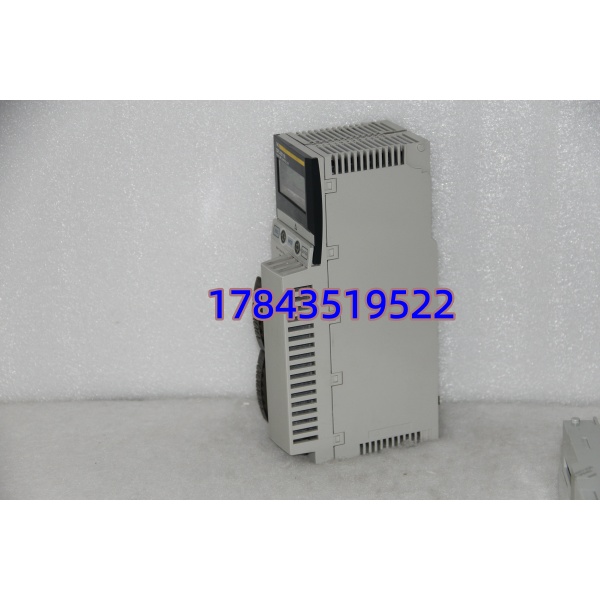

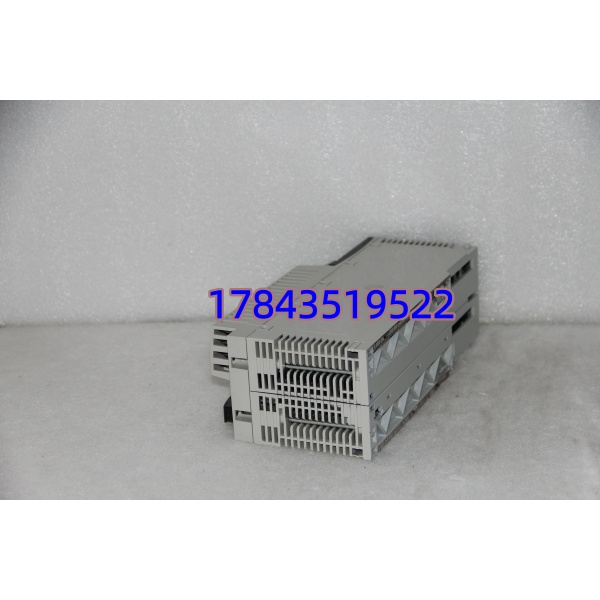

· 型号：140CPU65160
· 品牌：Schneider Electric（Modicon Quantum — Unity Platform）
· 系列：Modicon Quantum 140 Series — Unity CPU with Ethernet & Hot Standby Support
技术参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | 140CPU65160（C 后缀 = Conformal Coating 三防漆版，电气/固件同） |
| 制造商 | Schneider Electric — Modicon Quantum Platform |
| 适用机架 | Modicon Quantum Local I/O Rack（140 CHS 系列 3/6/10/16 槽），插专用 CPU 槽位（最左 Slot 1，紧邻电源模块），亦用于 Hot Standby 机架对 |
| 处理器 | 32-bit RISC 微处理器（≈66 MHz 等效 486 级），IEC 61131-3 指令集加速 |
| 用户内存 | 1024 kB（≈1 MB）RAM + 内置 Flash 非易失存储（程序+符号+注释可存于 CPU 或 PCMCIA ATA Flash 卡） |
| 内置通信口 | 2 × 10/100Base-TX RJ45（Auto MDI-X），支持 Modbus TCP、Unity Protocol、IEC 60870-5-104（需 Option 或 DFB）、SNMP v1/v2c；可配 IP 别名做双网段 |
| 串行口 | 1 × RS-232 D-sub 9-pin（调制解调/ASCII/Modbus RTU Slave/Master，用于编程或接第三方设备） |
| PCMCIA 槽 | 1 × Type II（支持 ATA Flash 卡存程序备份/数据日志、SRAM 卡+电池做 retentive 数据） |
| 热备支持 | 是 — 与另一台 140CPU65160/67160 组 Hot Standby（需相同内存容量/固ware Rev），自动数据同步、无扰切换 <1 scan |
| 扫描周期 | 典型 0.1～30 ms 可调（取决于 I/O 点数及用户程序复杂度），指令执行速度 ≈0.3 µs/布尔指令 |
| 最大 I/O 能力 | 本地 + 远程 I/O 可达 30,000+ 离散点 / 2,048 模拟量字（受 Quantum 背板及 Drop 数限制） |
| 钥匙开关 / LED | RUN / STOP / REMOTE 三位钥匙开关；前面板 LED — RUN、S-RUN（热备主）、M-RUN（热备从）、I/O、COM、ERR、Bat Low 等 |
| 供电要求 | 由 Quantum 机架背板 5 VDC（来自 140CPS12400/11400 等），典型功耗 15～20 W |
| 编程软件 | Schneider Electric EcoStruxure™ Control Expert（原 Unity Pro）v2.x 以上；不兼容 Concept XL（Concept 仅支持 140CPU43x/53x 系列） |
| 电池备份 | 通过机架内 3.6V 锂电池（如 490NAA27100 配套或同等 CR17335 型）保持 RETAIN 变量及 RTC——电池寿命典型 5～10 年，低电量 Bat Low LED 亮提示更换 |
| 环境规格 | 工作 0～+60℃（涂层版 -25～+70℃ 部分文献），存储 -40～+85℃，湿度 5～95% RH 无凝露，符合 IEC 61131-2 / UL 508 / CE |
| 安装方式 | Quantum 机架 Slot 1（CPU 专用槽，不可插 I/O 模块于此槽），面板锁紧，PCMCIA 卡可热插拔（程序切换需指令） |
产品介绍
现场实测发现 Quantum 柜最怕的不是 CPU 坏（MTBF 标称高）而是电池耗尽致 RETAIN 变量丢失+RTC 复位，开机后程序跑但设定值全零引发工艺混乱——遇 Bat Low LED 闪立即按原厂型号换电池（3.6V 1/2AA 锂电）并在 STOP→RUN 后确认 RETAIN 值恢复。140CPU65160 本身价值在于：内置双 Ethernet 省掉外挂 NOE 通信卡（节约槽位与成本），1024k 内存够装大型连续/顺序控制+符号注释，热备切换对发电/石化装置是”无感救命”。它的商业决策点很清楚——Quantum 平台仍大量在役（尤其 2005–2018 年投运装置），原厂新件交期波动（6～18 周），按 A 类关键件备：Simplex 配置 N 柜→N+1 冷备（最低 1 件）；Hot Standby 成对→另备 1 件跨对互备。
从采购视角：确认现场用 Unity Pro（不是 Concept）再买 65160；若是老 Concept 程序需先评估迁移或买 140CPU43412A（Concept 系）。涂层版（65160C）可替裸板——腐蚀环境（沿海/化工厂）强烈建议备/换涂层版向上兼容。
替换与升级建议
✅ 直接替换
- 140CPU65160 ↔ 140CPU65160C（三防涂层版）——向上兼容，涂层版可替裸板，反之腐蚀环境不推荐裸板替涂层版
- 同型号不同生产批次（Rev A/B/C…）完全互换，无需重下装程序（程序存 CPU Flash / PCMCIA）——换前备份
.sta+ PCMCIA 镜像
⚠️ 软件兼容（需评估/可能需工程调整）
- 140CPU67160（2048k 内存、更多 Eth 功能）——硬件槽位兼容，可做热备配对（需同 Firmware Rev），若原程序 <1024k 可直接跑；换入后 Unity Pro 自动识别大内存，不需改代码但建议完整备份先
- 140CPU53414A / 140CPU43412A（Concept 系列 CPU）——物理插槽同但固件/编程软件不同（Concept vs Unity），不能直接插 65160 运行旧 Concept 工程，需 Unity Pro 做 Legacy Import 并复核 I/O 地址/Memory Address 映射（%I/%Q/%MW 可能偏移），属升级迁移非常规替换
❌ 硬件不兼容
- Modicon Premium / M340 / M580 (BMX P34xxx) ——物理、背板总线、编程软件均不同
- 140NOE771x1（Ethernet 通信模块）——NOE 是 I/O 槽通信扩展卡，不能替 CPU；65160 内置 Ethernet 可省 NOE
- AB / Siemens / Omron PLC CPU
Quantum 平台无直接”下一代 CPU”插旧机架——整体若迁 M580 需换整套机架+CPU+I/O。140CPU65160 目前部分区域 Limited/Mature，建议 Last-Time-Buy 若公告 EOL。
