描述
关键技术规格
| 参数 | 规格值 |
|---|---|

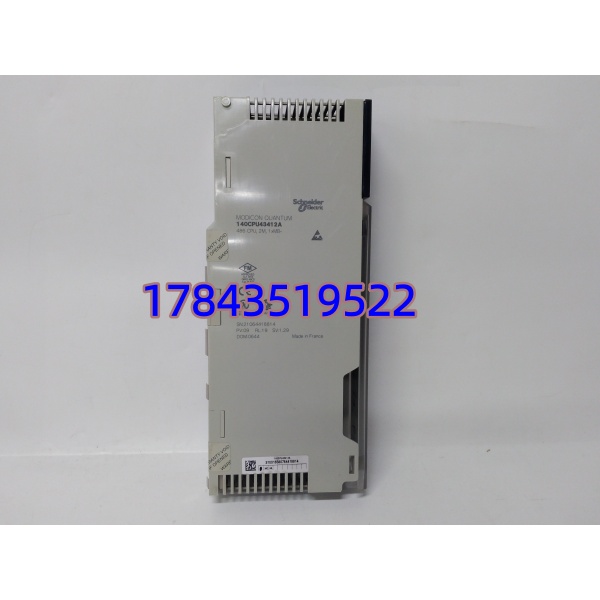

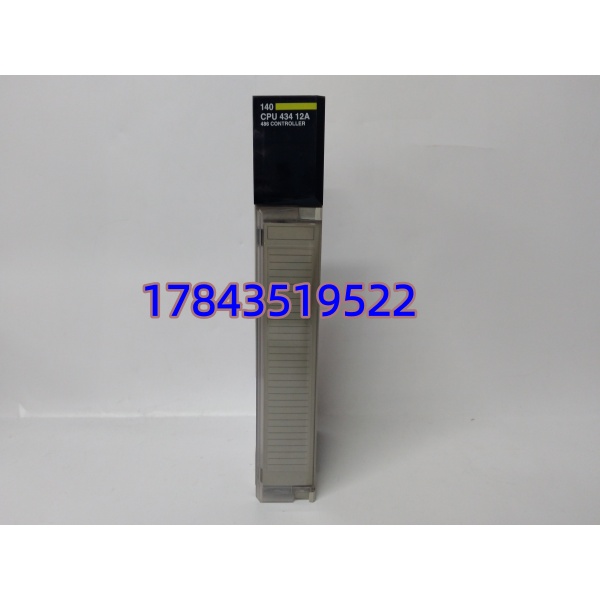

| 产品型号 | 140CPU43412A（Schneider Electric / Modicon Quantum） |
| 产品类型 | Quantum Series Central Processing Unit (CPU) |
| 适用机架 | Modicon Quantum 本地机架（如 140XBP…背板），需配电源模块（如 140CPS11420） |
| 处理器 | Intel 80486 兼容，66 MHz |
| 用户内存 | 896 KB（RAM，电池后备）；可执行程序 + 数据区 |
| 执行速度 | 典型 0.1–0.5 ms / 1K 布尔指令（依程序结构） |
| 编程语言 | 梯形图(LD)、FBD、ST、IL、SFC（Concept / Unity Pro / Control Expert 支持） |
| I/O 能力 | 本地：64 DI + 64 DO 字；远程：64 DI + 64 DO 字；分布式：500 DI + 500 DO 字（通过 MB+ 或 Ethernet） |
| 内置通讯口 | 1× Modbus Plus (MB+) — 前端 DB9 2× RS-232 (RJ45/DB9 依版本，通常 1 前 + 1 后或双前) — 支持 Modbus RTU ASCII |
| 扩展通讯 | 通过 Quantum 插槽增配 Ethernet (140NOE771x0)、MB+ (140NOM21200) 等模块 |
| 热备支持 | 支持 Quantum Hot Standby（需配 140CHS11000 及第二 CPU + HS 电缆） |
| 看门狗 | 硬件看门狗 + 软件循环时间监控 |
| 状态指示 | 前面板 LED：RUN / STOP / ERR / I/O / MB+ Active / Bat Low 等 |
| 供电 | 由 Quantum 机架背板提供 +5 VDC（来自机架电源模块） |
| 电池备份 | 需外接 锂电池（如 490NAA27100 / 980NAA21300 系列），维持 RAM 内容及时钟 |
| 工作温度 | 0 ~ +60 °C |
| 存储温度 | -40 ~ +85 °C |
| 相对湿度 | 10%–95% RH，无凝露 |
| 安装方式 | 插入 Quantum 机架最左侧 Slot 1（或指定 CPU 槽），卡扣锁紧 |
| 编程软件 | Schneider Electric Unity Pro (Control Expert) / Concept（早期项目） |
| 认证 | UL, CSA, CE, FM, GOST-R |
产品深度介绍
Schneider 140CPU43412A 是 Modicon Quantum 系列的中阶 CPU 模块，内置 80486 兼容处理器与 896 KB 用户内存，集成 1 个 Modbus Plus 端口和 2 个 RS-232 串行口，无需额外通讯卡即可构建 MB+ 网络或连接 HMI/驱动器。
作为 Quantum 机架的”大脑”，它负责周期性执行控制程序、刷新本地及远程 I/O、处理 Modbus Plus 令牌传递通讯。相比入门款（如 140CPU11302 无 MB+），43412A 自带 MB+ 口是其最大实用价值——可直接挂 MB+ 远程站或上位机，是大量在役电厂除灰、水处理、码头散货系统的主力 CPU。支持 Schneider Concept 及 Unity Pro（Control Expert）编程环境，老项目迁移方便。
应用场景与行业案例
沿海某 300MW 机组的化水程控系统，全套 Modicon Quantum，CPU 就是 140CPU43412A。运行 16 年后突然报 BAT LOW → 随后 RAM 丢失（忘记换电池），程控全停。原厂说该型号 LTB 了，新 CPU 推荐 140CPU65150（Premium 替代路径贵且需改机架）。最终从库存调一块测试过的 43412A 换上，热启后从工程师站上装程序（*.sta 文件），15 分钟恢复。值长说：”以后电池两年一换，CPU 按 N+1 备。”
典型应用场景：
- 火力发电厂 — 化水/除灰/输煤程控
Quantum CPU + DI/DO 模块构成的水处理 PLC，控制阴阳床再生、除灰仓泵顺控、皮带采样，MB+ 网连至全厂辅控网。
- 油气/石化 — 罐区计量与泵组控制
油库区、LNG 接收站 BOG 压缩机辅机控制，140CPU43412A 通过 MB+ 与 Tricon/SIS 交换允许信号，通过 RS-232 连接质量流量计。
- 港口/散货 — 堆取料机 PLC
堆取料机本地控制柜内 Quantum 机架，CPU 43412A 处理行走位置编码、俯仰角度及皮带联锁，MB+ 上联至中控室。
- 水处理 — 污水厂 CASS 工艺控制
时序控制 + DO/MLSS PID 调节，140CPU43412A 带 AO 模块调节鼓风机风量。
案例：某炼化码头输油臂控制系统抢修
码头输油臂 ESD 关阀命令由 Quantum 系统发出。凌晨 43412A 的 RUN LED 灭、ERR 闪——查是背板电源模块接触不良导致 CPU 复位后卡在 STOP（钥匙开关在 RUN 位但未自动重启）。复位电源后 CPU 正常，但客户担心老化。我们提供一块全新原装测试过的 140CPU43412A 做冷备，并协助导出当前应用程序(.sta)及符号表备份。后来该码头将所有 4 套 Quantum 系统的 CPU 全做了 N+1 备案。
