描述
产品详情

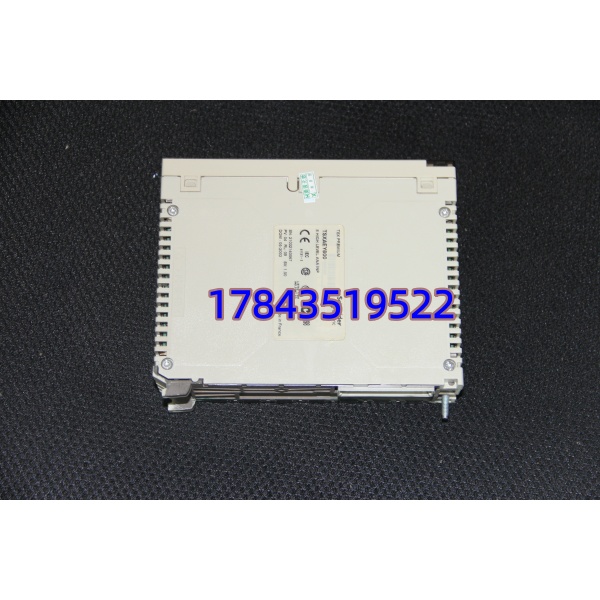

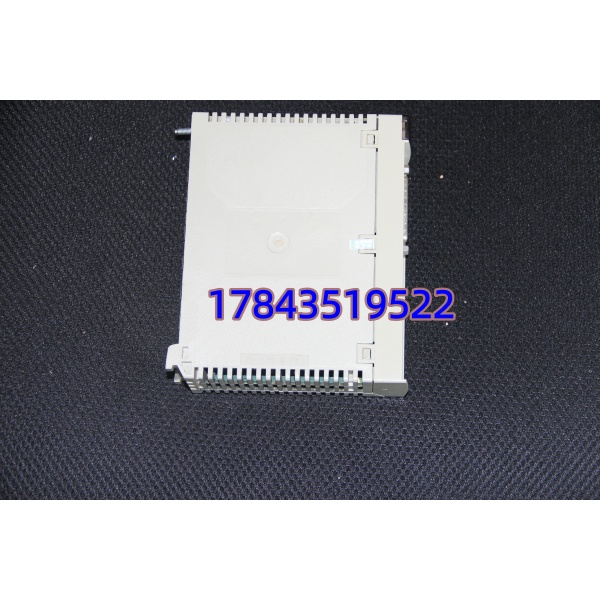

· 型号：140ACI800（TSXAEY800 / TSX AEY800 为同硬件旧目录写法）
· 品牌：Schneider Electric（Modicon Premium 140 Series）
· 系列：Modicon TSX Premium — 140 Analog Input Module，8 Channel
规格参数
- 产品型号：140ACI800（对应旧 TSX 目录 TSXAEY800 / TSX AEY800）
- 制造商：Schneider Electric Industries SAS（法国）
- 适用系统：Modicon TSX Premium 140 机架（TSXRKY 系列底架 + 140CPS11420 PS + 140CPU11302 等），不插 M340 机架（M340 用 BMXAMI0800 等）
- 模块类型：模拟量输入（AI），8 通道电压/电流（需外设分流电阻或选带电桥版 140ACI03000 做 4–20mA 直连）
- 输入信号类型（软件可配 per channel group）：±10 VDC、±5 VDC、0–20 mA DC（电流模式需外并 250Ω 精密电阻至 COM 或选 140ACI03000 内置电桥版）
- 通道配置：8 ch，通常分 2 组 × 4 ch 或 1 组 × 8 ch（依跳线 Jumper 设定单端/差分），差分模式抗共模干扰更强
- A/D 分辨率：12 bits ＋ sign（满量程 4096 + 符号位，典型量化 ±0.024% FS）
- 精度（满量程）：±0.2% FS @ 25℃（典型 ±0.1% ～ ±0.3% 依校准），温漂 ≤50 ppm/℃
- 输入阻抗：电压模式 >100 kΩ（差分），电流模式 ≈ 250Ω（外置或内置依版本）
- 更新/转换时间：典型 5 ms 全 8 ch 扫描（跟随 Premium CPU 周期，可设滤波 2～4 个扫描）
- 隔离：通道-背板总线隔离 1500 VAC（1 min），通道组间共 COM 非隔离（同组共参考端）
- 供电：由 140 机架背板 5 VDC 供逻辑，典型功耗 ≤ 2.5 W
- 接线端子：可插拔 screw terminal block（490NTC 系列），支持 #12–22 AWG
- LED 指示：PWR（背板供 OK）、ERR/FAULT、各通道 OVLD/Sensor Break（依 HW Rev 部分版有点 LED）
- 配置软件：EcoStruxure Control Expert（Unity Pro）或 PL7 Pro → I/O Object 设 Range / Filter / Sensor Break Detection
- 工作环境：0～+60℃（运行），-40～+85℃ 贮存，5%–95% RH 非凝露，IEC 61131-2Class A/B
- 认证：CE、UL 508、cULus、RoHS、DNV/GL（部分批次）
- 物理尺寸：标准 140 模块 ≈100×35×130 mm（H×W×D），≈0.18 kg
- 生命周期状态：Premium 140 系列 Mature / Limited Availability — 新原包法产交期 6–14 周波动，部分区域 NRND，二手 NOS 流通；TSXAEY800 与 140ACI800 硬件同一，采购认 140ACI800 即可
- 注意：140ACI800 不带内置电流–电压转换电桥（0–20mA 需外并 250Ω 精密电阻至 COM 端或选 140ACI03000 内置电桥版），这一点现场最容易配错
产品介绍
140ACI800（TSXAEY800）是 Premium 140 机架的经典 8 通道模拟量输入卡，把现场温度变送器电压、压力/差压变送器分压信号或外配分流电阻后的电流转成数字量送 CPU。它在柜里没 CPU 聪明但它决定你过程值真不真——我遇过一回化水 pH 显示漂移 ±0.3pH，追半天才发现是 AI 卡前端 RC 滤波电容 ESR 上升（运行 11 年），换卡归零。这卡用 12-bit A/D，精度对大多数公用工程够了；若你要 better than ±0.1% FS 或 HART 建议另选 140ACI04000 系列（有 HART 透传版但贵且交期长）。
有一点要注意：140ACI800 默认不做 4–20mA 内部转换，电流信号要在端子上并 250Ω 精密电阻（精度 ≤0.1% 推荐）把 4–20mA → 1–5V 映射到 ±10V 量程，或改订 140ACI03000（内置电桥）。现场 30% “AI 读数 32767 满量程” 投诉最终是忘并电阻或极性反接 COM 端——先查外部配线再怀疑卡。
应用场景与行业案例
痛点
公用工程模拟量（温度/压力/pH/液位）一旦 AI 卡漂移或死通道，调节回路切手动、报表值失真，严重时间长的会掩盖工艺偏离——尤其老厂 Premium 140 已运行 10+ 年，电解电容和 A/D 基准源是隐性故障点。
典型场景
- 市政污水/自来水：140ACI800 采集 pH/浊度/水位 4–20mA（外并 250Ω）→ 非它不可因 Premium 机架槽位绑定且程序 %IW 地址映射固定
- 电厂化水/除灰：采集阳树脂 Na 漏、硅表模拟输出 ±10V → 精度 ±0.2% FS 够用，换更高端 AI 不经济
- 食品/制药 批记录：温度探头经变送器进 ±5V 范围 → 需差分接线抗变频器共模干扰（140ACI800 支持差分模式）
- 老装置延寿：Premium 140 仍跑但 Schneider 新原包交期 12 周+ → 二手测好/NOS 是现实选择，按槽位 N+1 囤
真实案例
南方某水厂 3# Premium 柜 Slot 4 的 140ACI800（采集 6 台 pH/ORP 变送器 ±10V）运行中 #5 通道值卡 32767（满量程）。热工量外部变送器输出正常（用 Fluke 752 模拟 OK），短接 AI+ AI- 看内部值归零——判定通道输入缓冲运放饱和（卡老化）。库房无备件（只登”Premium AI 卡”没写型号），等调 140ACI800 NOS 法产 11 天（海运延误）。期间 pH 回路切手动记录，周报提偏差。事后把 140ACI800 从”C 类模拟 I/O”提入”A 类”，每 Premium 机架按 AI 槽位 N+1 备冷件并要求供应商附通道线性测试报告。教训：老 Premium 的 AI 卡外形雷同 DI/DO，备件标签写全 140ACI800（含 TSXAEY800 备注），别让库房放块 AO(140ACO13000) 当你 AI 备件。
常见问题解答 (FAQ)
Q：TSXAEY800、TSX AEY800 和 140ACI800 是一回事吗？我该订哪个？
硬件完全一样。 是老 TSX 目录写法，140ACI800 是 140 系列订货号——，库房和施耐德代理都认。别只写 易被视为 obsolete 旧码拖延发货。
Q：能直接接 4–20mA 变送器吗？需不需要外加电阻？
140ACI800 无内置电流–电压转换，4–20mA 须在外端子排并 250Ω 精密电阻（精度 ≤0.1%，温漂 ≤50ppm）把电流转 1–5V 映射 ±10V 量程；也可选 140ACI03000（内置电桥直接接 4–20mA）。忘记并电阻会读满量程(32767)或零——先查外部配线再疑卡。
Q：支持热插拔更换吗？换完要重下装程序吗？
Premium 140 I/O 模块多数支持在线更换（Rack Power On 拔插），但建议先确认槽位 I/O 在 Control Expert 中设 “Hot Swap Enabled”（默认通常允许）。换同型号 140ACI800 不需重下装控制程序——%IW 地址映射存 CPU 项目，新卡上电主站自动重枚举 I/O（可能短暂 “I/O Not Available” 再恢复）。建议开机前核对软件中 Range/Filer 设值与原一致（通常存 CPU 下装时刷入模块）。
