描述
产品详情

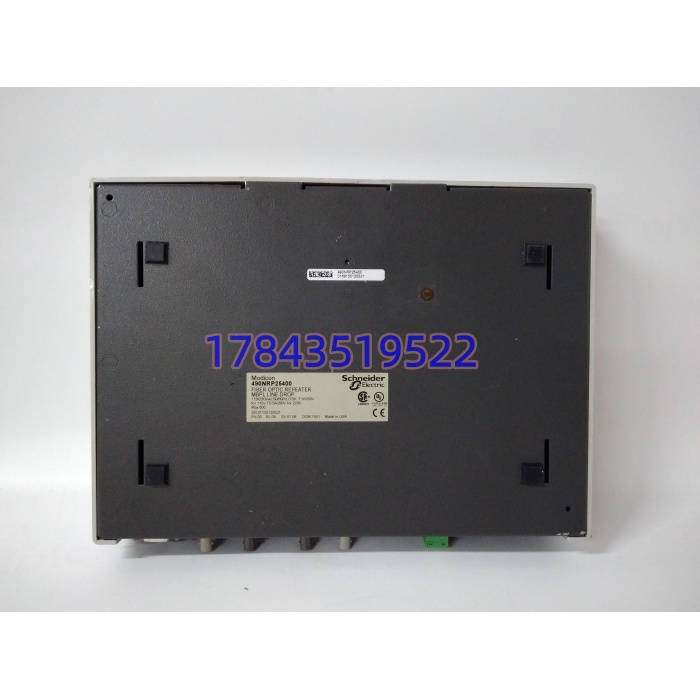

· 型号：490NRP25400
· 品牌：Schneider Electric
· 系列：Modbus Plus 光纤中继器（490 系列）
规格参数
| 参数项 | 规格描述 |
|---|---|
| 模块定位 | Modbus Plus（MB+）专用光纤线路中继器（信号再生+电光转换） |
| 适配系统 | Modicon Quantum / Momentum 分布式 I/O、MB+ 网络上的 984/Quantum/Premium 等节点 |
| 订货号 | 490NRP25400（双 ST 光口，254xx 系列） |
| 协议 | Modbus Plus（IEEE 802.4 令牌总线物理层，1 Mbps，非以太网帧） |

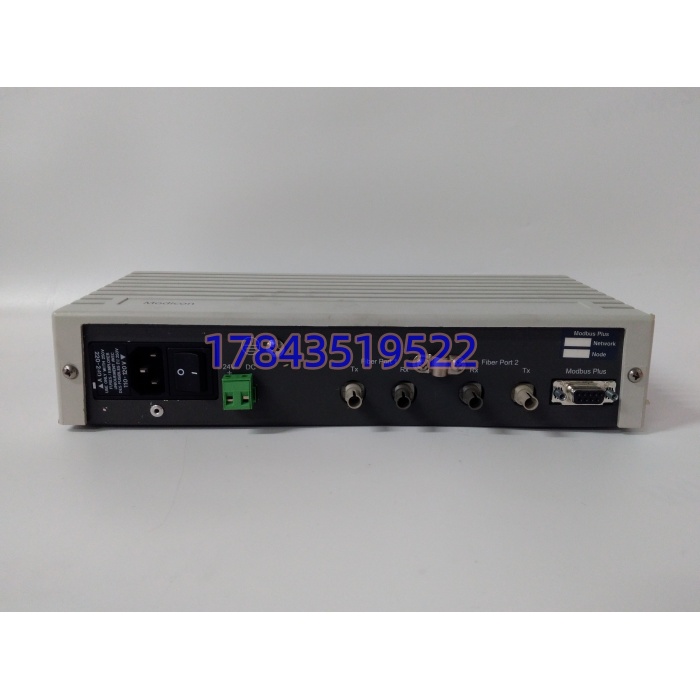

| 电口 | DB9 母座（MB+ 标准，接 Quantum 背板 MB+ 口或同轴电缆 T 型头） |
| 光口 | 双 ST 光纤口（Tx/Rx 对），标准 820 nm 多模；部分批次支持单模 1300 nm（以实物标签为准） |
| 光纤类型 | 62.5/125 μm 多模（标准，2 km）；9/125 μm 单模（选配，20 km）；不支持 CAT6 双绞线 |
| 拓扑 | 支持菊花链 / 双环冗余（Dual Ring），链路故障自愈 < 10 ms |
| 中继能力 | 每中继器再生 MB+ 信号，最多 32 个节点/段，总网络跨度依光纤长度扩展 |
| 供电 | 外部 20–30 VDC（典型 24 VDC），反接保护，典型功耗 < 4 W |
| 隔离 | 光电隔离 ≥ 1500 V AC（电口-光口-电源），防地环流和浪涌 |

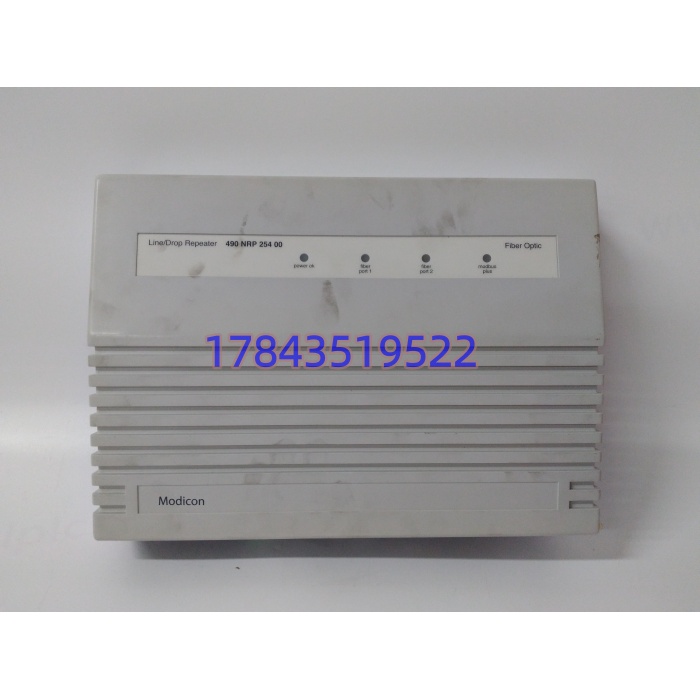

| 指示 | 前面板 LED：Pwr（电源）、Link（链路）、Act（活动）、Fault（故障/环断） |
| 热插拔 | 支持 DIN 导轨带电插拔（插拔瞬间环网短暂重构 < 10 ms，令牌不丢） |
| 安装 | 35 mm DIN 导轨独立安装（非 Quantum 机架内插卡，外挂机柜侧或独立端子箱） |
| 工作温度 | 0…+60 ℃（部分资料标 -25…+70，以原厂 490NRP Datasheet 为准） |
| 防护 | IP20，G2 涂层（依批次），适合机柜内安装 |
| 认证 | CE / UL 508 / CSA C22.2 / FM Class I Div 2 |
| 尺寸重量 | 约 130×45×25 mm（W×H×D），0.3–0.5 kg |
| 生命周期 | 原厂 MB+ 平台老架延续件，490NRP25400 归 Classic 目录，按 NCNR 返单，二级市场库存/翻新/拆机件为主 |
产品介绍
从 B 技术定位切：490NRP25400 是 MB+ 网络里”把令牌从电世界拽进光世界”的那道关口。Quantum 机架背板的 MB+ 口原本跑同轴电缆，500 m 就到头，穿变频器群时令牌帧被 EMI 啃得 CRC 报错，网络变慢甚至掉节点。490NRP25400 把 DB9 电口进来的 1 Mbps 差分信号经光收发器转成 820 nm 多模光，沿双 ST 光纤跑 2 km 不衰减，双环冗余下任意一段光缆挖断，10 ms 内令牌绕另一环走，上位机连卡顿都感觉不到。
严格来说，490NRP25400 是纯物理层中继器，不带 MAC 地址、不解析 Modbus 帧、不充当交换机——它只干”再生+转发”，所以不需要 IP、不需要组态、插上通电就有用。但正因为如此，它的故障诊断是”全有或全无”：Link 灯灭就是光路断了或者收发器死了，没有 telnet 可登、没有日志可查。现场实测发现，不少厂把 490NRP25400 和工业以太网交换机混着叫”光纤交换机”，结果备件单写”光纤交换机×1″采购回来是 8 口 100M 以太网站，插 MB+ 网络上一秒不亮，因为 MB+ 的 1 Mbps 曼彻斯特编码和以太网的 4B/5B 物理层根本不是一回事。供应链价值算账：一块 490NRP25400 贸易商喊 800–6000 元落差在是不是原厂施耐德标、ST 口陶瓷芯是否老化发黄、24V 供电端反接保护是否完好；但一次 MB+ 环网断链、31 个远程分站全盲、水处理加药中断两小时，损失够买二十块。ABC 进 A 类，冷备必须”490NRP25400 本体 + 同规格 ST 光纤跳线 2 条 + 24V 电源端子”整套封存，别只买裸机。
应用场景与库存策略
MB+ 光纤中继器最阴的故障不是 Link 灯灭（灭了好查），是”ST 口陶瓷芯微裂，光衰从 -8 dB 漂到 -14 dB，Link 灯还绿但令牌帧 CRC 偶尔出错，MB+ 网络每 20 分钟重构一次，运行当通信杂讯确认掉”，仪控盯 CPU 不盯中继器 Act 灯闪烁频率，等环网彻底垮才反推到 490NRP25400 光口老化。
- 火电厂除灰/化水 Quantum 分布式 I/O（主厂房到 MCC 间 800 m，变频器群密集）：非它不可，同轴 MB+ 扛不住 EMI；建议每个独立 MB+ 环网按”在线 2 台 + 同规格冷备 1 台”备，且冷备件每 18 个月上电测光衰。
- 石化罐区/泵站（Quantum 主站到远端分站 1.5 km，防爆区隔爆）：ABC 定 A 类，安全库存 1 件自有冷备 + 供应商代管 1 件，交期按贸易商现货 3–7 天，原厂 NCNR 12–20 周。
- 老 Quantum 升 M580/ePAC 过渡期：若规划迁 BMENOC 以太网，490NRP25400 只备现网 10% 做过渡，不追加 last buy。
- 海上平台机柜（盐雾+凝露）：建议 490NRP25400 与 24V 电源端子、ST 光纤跳线捆绑备货，单换中继器不备跳线和电源等于半备。
- 矿山提升机/皮带（震动+粉尘）：Last-time-buy 按在线环网数 ×1.5 吃进，冷备件封存时附 ST 口清洁棒，别等上机才发现陶瓷芯脏到擦不动。
某个项目里碰过这样一档：沿江电厂化水 Quantum 站，MB+ 环网经 3 台 490NRP25400 拉到 3 个 MCC 间，雨季光缆井进水，1# 中继器 ST 口陶瓷芯微裂，光衰从 -9 dB 漂到 -13.5 dB，Link 灯还绿但 Act 灯每 15 分钟快闪一次（令牌重构）。运行当 MB+ 网络正常，确认了三次告警。两周后光缆被施工挖断，环网自愈失败（因为 1# 中继器光口已临界，断链后光功率不足无法绕环），12 个远程分站全盲，加药中断 90 分钟。拆 1# 490NRP25400 看 ST 口陶瓷芯有纵向微裂，从备件柜取同 490NRP25400 换上，环网自愈恢复。事后业主把 490NRP25400 从”随坏随买”改成”每个 MB+ 环网定额 1 冷备 + 每月测一次各段光衰值”，再没在汛期抓瞎。
