描述
关键技术规格
- 型号: 140DDO84300
- 模块类型: 直流离散量输出模块
- 通道配置: 16点输出，分为 2组 × 8个通道
- 输出电压范围: 10…60 V DC
- 输出电压限制: 10.2…72 V DC
- 输出逻辑: 正逻辑 (源)
- 负载电流: 每模块最大 12 A，每组最大 6 A
- 浪涌电流: 7.5 A (适用 50 ms)
- 响应时间: <= 1 ms (0到1状态及1到0状态)
- 地址需求: 1 个输出字
- 总线电流需求: 160 mA
- 工作温度: 0°C 至 +60°C
- 防护等级: 内部每组配备 8A 熔断器输出保护
- 产品净重: 0.45 kg
产品深度介绍

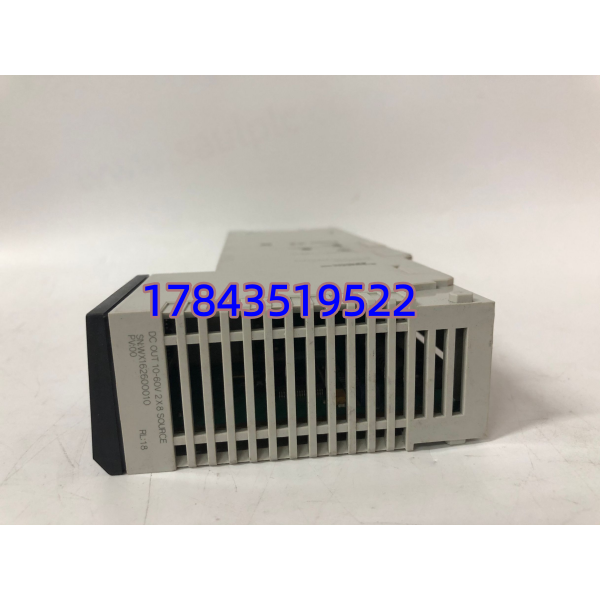

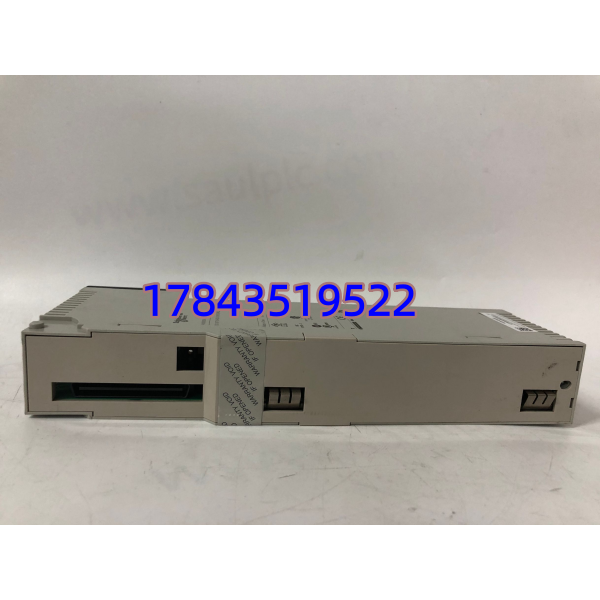

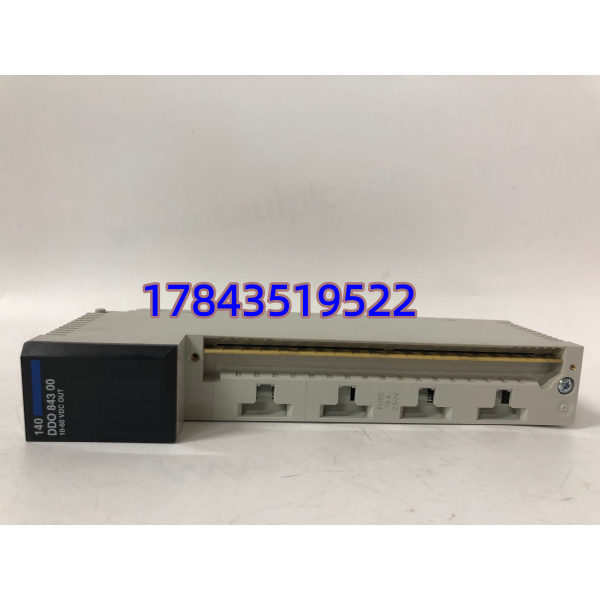

Schneider 140DDO84300 是专为 Modicon Quantum 自动化平台设计的高性能直流离散量输出模块。作为连接PLC控制器与现场物理设备的桥梁，它负责将中央处理器送出的弱电信号精准转换为电平信号，驱动电机启停、阀门开闭等执行元件，广泛应用于化工、石油、电子、航天及各类自动化生产线中。
该模块的核心优势在于其灵活的分组配置与卓越的电气保护设计。16个输出通道被科学地划分为2组（每组8个），不仅便于接线管理，还内置了每组8A熔断器的内部输出保护机制，有效防止单点短路引发整个模块瘫痪。此外，模块具备极快的响应速度（<= 1 ms）和强大的抗静电、抗电磁干扰能力（符合 IEC 801-2/3 标准），确保在恶劣的工业现场环境下依然能够保持毫秒级的精准控制与极高的运行可靠性。
应用场景与行业案例
去年深秋，某大型化工厂的反应釜冷却水控制系统突发异常。值班工程师排查后发现，DCS系统报出“DO模块外部故障”，一块 140DDO84300 数字输出模块因现场电磁阀线圈老化短路，导致内部熔断器触发保护，冷却水阀无法接收开启指令。反应釜温度迅速逼近安全阈值，整条生产线面临紧急停车风险。在化工行业，这种非计划停机不仅意味着每小时数十万的经济损失，更伴随着严重的安全隐患。
典型应用场景:
- 石油化工 – 过程控制
用于反应釜阀门、加药泵及搅拌电机的启停控制。模块的分组熔断保护设计，是保障复杂工艺回路安全联锁的底线。 - 电力系统 – 辅机控制
用于断路器分合闸控制、继电保护装置及冷却风机的数字控制。电厂对控制信号的可靠性要求极高，模块的快速响应确保了机组的安全并网与解列。 - 制造业 – 自动化生产线
用于流水线设备的启停、传送带控制及机械臂动作。模块化设计与直观的状态指示灯使得现场排故极其便捷，大幅降低了维护成本。 - 建筑与水处理 – 自动化监控
用于大型水泵、照明回路及通风设备的远程控制。在潮湿或强电磁干扰环境中，模块的高防护与抗干扰能力保障了长期稳定运行。
案例：某大型化工厂紧急抢修
那次温度飙升让车间主任急得满头大汗。紧急联系原厂，答复是备件需从国外调货，交期长达6周。6周？产线停6周简直是灾难。采购经理连夜联系到我们，急需一块 Schneider 140DDO84300 模块。我们立刻从恒温库房调出全新备品，连夜安排工程师在原厂测试机架上进行了24小时的通道满载与隔离耐压测试，确认16个通道输出完全正常。第二天一早通过顺丰航空件发出，仅用18个小时就送达了现场。工程师将新模块插上机架，重新下载组态，系统一键复位，冷却水阀顺利打开。事后车间主任感慨：“DO卡这种执行层的命脉，平时看着不起眼，关键时刻真能救命，以后必须按最高安全库存备货。”
核心卖点与差异化
- 专为 Quantum 架构设计，16通道正逻辑输出，完美兼容系统通讯协议，确保控制指令零延迟下达。
- 通过严格的上机测试，我们使用原厂测试机架对每个模块进行超过24小时的通道负载与隔离测试，并提供专属测试报告。
- 卓越的工业级可靠性，内置分组熔断器保护与多重电气隔离，耐受 0°C 至 +60°C 极端温度，有效防止故障蔓延。
- 提供一年质保，支持议价，价格随欧美进口备件市场行情浮动，为采购部门提供极具竞争力的成本优势。
- 国内现货充足，快速发货，能有效应对PLC系统突发DO卡故障抢修，避免因等待原厂数周调货造成的巨额停机损失。
