产品详情
· 型号：140CRP31200
· 品牌：Schneider Electric
· 系列：Modicon Quantum（Ethernet RIO Head）
规格参数
| 参数项 | 规格描述 |
|---|---|
| 模块定位 | Quantum 本地机架 Ethernet RIO 主站头（Head Module） |
| 适配机架 | Quantum 本地机架（配 140CPU65150/65160/65260/67160/67261 等） |
| 从站配套 | 140CRA31200（以太网 RIO 从站头），每主站最多 31 分站 |
| 端口 | 4×RJ45 10/100M 自适应：SERVICE（诊断/Unity Pro 接入/端口镜像）、INTERLINK（主备 CRP 互连）、DEVICE NETWORK（下挂分站） |
| 协议 | Modbus TCP、EtherNet/IP（CIP）、RSTP 快速生成树 |
| 拓扑 | 菊花链 / 环路（RSTP 50ms 自愈），非同轴 1.544Mbps 老 RIO |
| 地址 | 仅 1 个 IP（Service 口共享，主备切换不换 IP） |
| 背板供电 | Quantum 背板 5VDC，典型约 750mA–1.5A（各资料跨度大，以实物标贴为准） |

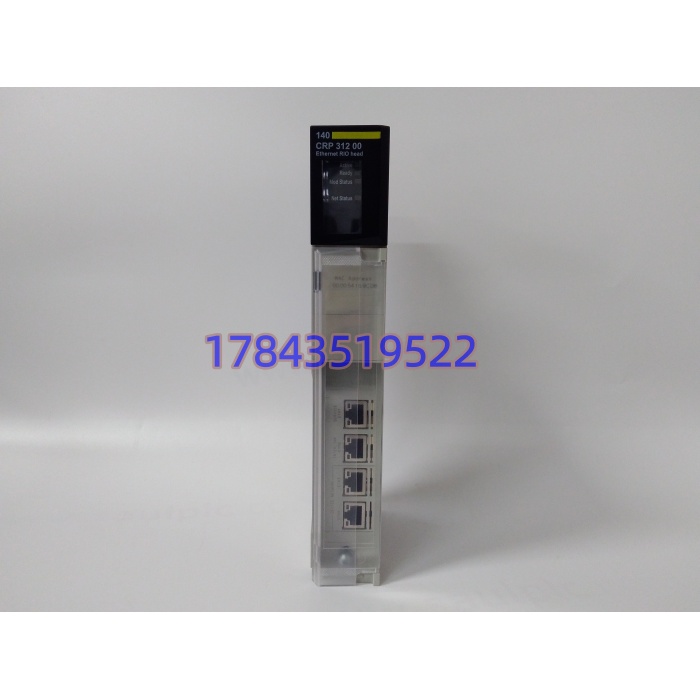

| 指示 | 4 LED：Ready（绿）、Activity（绿闪）、Mod Status（绿/红）、Net Status（绿/红） |
| 热插拔 | 支持机架带电换（主备 CRP 对切不丢 IP） |
| 隔离 | 端口间及端口-背板以太网变压器隔离，具体耐压以原厂 Datasheet 为准 |
| 安装 | Quantum 机架标准单槽（最左或指定槽），非 DIN 单卡 |
| 工作温度 | 0…+60℃（IEC 60068-2-1/2） |
| 存储温度 | -40…+85℃ |
| 环境 | IP20，Class I Div 2 危险区，G2 涂层依批次 |
| 认证 | CE / UL 508 / CSA C22.2 No142 / C-Tick / EN 55011 |
| 尺寸重量 | 167×50mm（宽×高），0.554kg |
| 生命周期 | 原厂官网标 Discontinued（替代走向 140CRP31200S / 新 EcoStruxure 控制器内聚以太网 RIO），NCNR 返单，二级市场拆机/库存件为主 |
产品介绍
从 B 技术定位切：140CRP31200 是 Quantum 机柜里”CPU 走不出机房”的那道以太网桥。老 Quantum 靠 140CRP31200（同轴 RIO）跑 1.544Mbps 同轴到 4.5km，但这块以太网版 CRP 把远程 I/O 换道到 100M 以太网，厂房跨区域布线从同轴+中继器变成普通 CAT6+工业交换机，31 个分站菊花链或环网一把拉完。现场实测发现，不少厂把 140CRP31200 和老同轴 140CRP31200（注意同名不同代）混着叫，采购单写”CRP31200 ×1″结果买回同轴版插以太网机架槽位——物理尺寸能对上，但背板里 RIO 协处理器走的是以太网 MAC 不是同轴 Manchester，Unity Pro 里扫不到分站，因为硬件世代不对。
严格来说，140CRP31200 的 SERVICE 口支持端口镜像（只读抓包）和 Unity Pro 在线，但别把 1Gbps 笔记本直连 SERVICE 口——模块 PHY 只协商到 100M，强跑 1G 会链路起不来，这坑在调试年轻工程师踩过不止一次。供应链价值算账：一块 140CRP31200 贸易商喊 3000–18000 元落差在是不是原厂 Green Premium 标、SERVICE PHY 有无老化、Quantum 兼容 CPU 列表是否覆盖现网 140CPU67xxx；但一次环网断链 RSTP 没起来、31 个远程分站全盲导致水处理加药中断，损失够买十块。ABC 进 A 类，冷备必须”140CRP31200 本体 + 同固件基线 + 配套 140CRA31200 从站冷备按比例”整套封存，别只买主站头。
应用场景与库存策略
以太网 RIO 最阴的故障不是环断（RSTP 会切），是”SERVICE 口被调试笔记本设成 1G 协商失败，Unity Pro 连不上，仪控当 CRP 坏了，其实只是 PHY 速率没协商下 100M”，或者”主备两 CRP 的 Interlink 光纤松了，主备切换时 IP 不换但 RSTP 根桥飘移，分站刷新从 10ms 退到 200ms”，运行盯 CPU 不盯 CRP Net Status 灯，等阀门联锁延时跳闸才反推。
- 火电化学水/除灰 Quantum 站（140CPU67160 + 140CRP31200 下挂 12 个 140CRA31200 分站到 MCC 间）：非它不可，同轴 RIO 改以太网必用此头；建议每对冗余 CPU 按”在线 2 主站 + 同固件冷备 1 主站 + 从站按 10% 备 140CRA31200″配。
- 石化罐区/泵站分布式 I/O（环网 RSTP 50ms 自愈，单段挖断不停车）：ABC 定 A 类，安全库存 1 件自有冷备 + 供应商代管 1 件，交期按贸易商现货 5–10 天，原厂 Discontinued 按 NCNR 询价 16–24 周。
- 老 Quantum 升 M580/ePAC 过渡期：若规划迁 BMENOC 以太网模块，140CRP31200 只备现网 10% 做桥接，不追加 last buy。
- 海上平台机柜（盐雾+EMI）：建议 140CRP31200 与 Quantum 背板锁固件、Interlink 光纤缆一并备，单换头不备光纤等于半备。
- 核电辅助系统（监管留痕）：冷备件 SER 段与在线同批次，跨批固件不一致会被审计挑刺。
某个项目里碰过这样一档：沿江电厂化水 Quantum 站，140CRP31200 的 Interlink 光纤接头因机柜震动松脱，主备 CRP 失去互看，RSTP 根桥在两头跳，12 个远程分站刷新抖动到 150ms，加药 PID 输出锯齿，运行当阀门粘滞。仪控盯 140CPU67160 不盯 CRP Net Status 红闪，查了一天。拆原 CRP 看 Interlink 口陶瓷芯有微裂，从备件柜取同 140CRP31200 停电换上（主备对先切到备用 CRP 再换主用），重做 RSTP 优先级，之后把”CRP Net Status 非绿”提级硬报警进 Central HMI。再没在梅雨季抓瞎。
