描述
产品详情

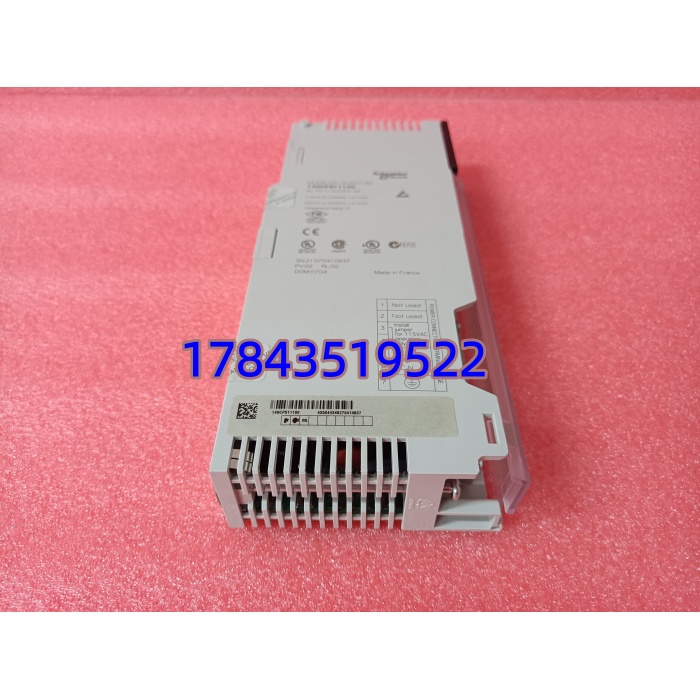

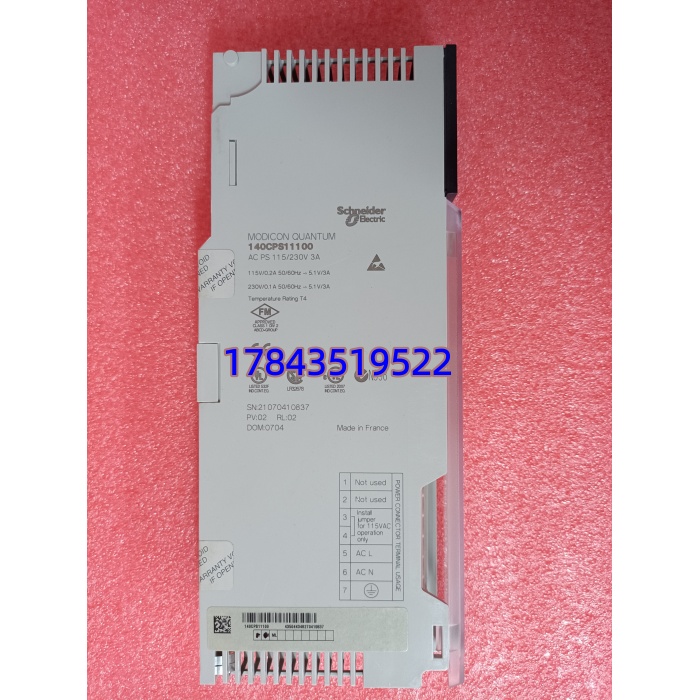

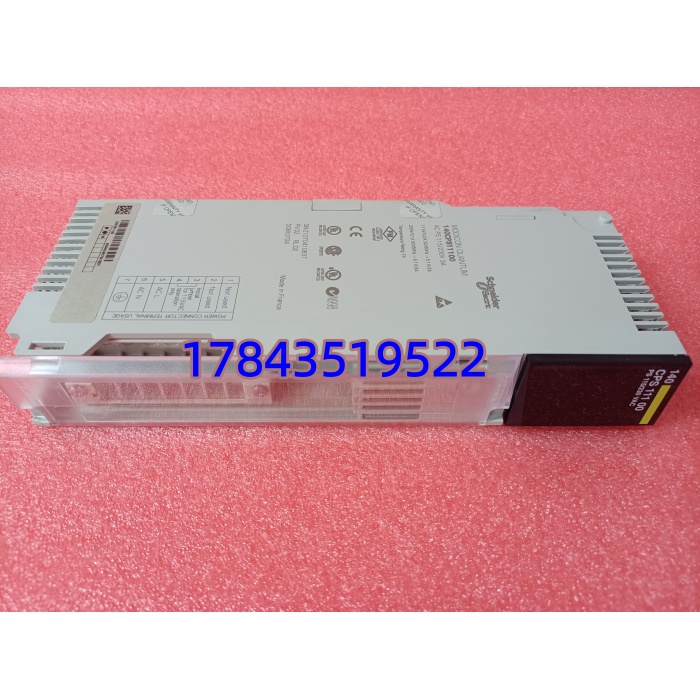

· 型号：140CPS11100
· 品牌：Schneider Electric（施耐德电气）
· 系列：Modicon Quantum — 独立式交流电源模块（Standalone PS，安装于机架 Slot 0）
规格参数
- 订货号：140CPS11100
- 产品类型：Modicon Quantum 独立式交流电源模块（单槽）
- 输入电压：100–276 V AC（标称 115 V / 230 V），47–63 Hz；部分批次支持 110/220 V DC 需核对铭牌
- 输入电流：≈200 mA @ 230 V AC，≈400 mA @ 115 V AC
- 浪涌电流：≤10 A @ 230 V，≤20 A @ 115 V
- 输出电压：5.1 V DC（背板主电源）
- 输出电流：3 A（独立运行模式，最大约 15 W 供背板逻辑+I/O 小负载）
- 额定功率：50 VA
- 输入保护：内置 1.5 A 慢熔断保险丝（一次侧）
- 输出保护：内置过压、过流、短路保护
- 保持时间：输入断电后输出维持 ≥10–20 ms（满载需核对原厂手册）
- 状态指示：1× 绿色 LED（PWR OK — 电源正常亮，异常灭/闪烁）
- 安装位置：必须安装于 Quantum 机架最左侧专用电源槽（Slot 0），不占用普通 I/O 槽位
- 冗余支持：可双模块并联组建 N+1 冗余（需配冗余背板/电缆 140XRB…，不能单模块自冗余）
- 工作温度：0～+60℃
- 存储温度：-40～+85℃
- 相对湿度：5%～95% RH（无凝露）
- 防护等级：IP20
- 认证：UL 508、CSA C22.2 No.142、cUL、FM Class I Div.2、CE
- 尺寸（约）：高 250 mm × 宽 40 mm（单槽）× 深 145 mm，重量 ≈0.65 kg
- 生命周期：已 EOL（停产），官方建议评估 140CPS11400 或整机升级（需校核负载余量）
产品介绍
140CPS11100 是 Modicon Quantum 系列最基础的交流供电心脏——把柜内 220V AC 转成背板 5.1V DC，专门喂 CPU（140CPUxx）、数字/模拟量 I/O 和通信模块。它本身不带程序也不走以太网，就是纯粹的开关电源模块，装在机架最左边 Slot 0，前面板只有一个 PWR OK 绿灯。输出 3A 对小型 Quantum 系统（少量 I/O + 单 CPU）够用；如果背板插满高密度 AI/AO 或冗余 CPU，得算总功耗或用大电流版（140CPS11400 输出 8A）。
坦白讲，这模块最常见的故障是多年运行后内部电解电容鼓包导致上电 PWR 灯不亮或间歇性掉电。换的时候注意：必须插在 Slot 0，插错槽 CPU 直接不启动。停产了，市面基本是原装拆机测好件或库存，买时让卖家上机架拍 PWR LED 视频。
应用场景与行业案例
痛点切入
我碰到过化肥厂 Quantum 系统早上送电 PWR 灯闪一下就灭，查下来是 140CPS11100 内部主电容失效——前一天还好好的。厂里没备件，临时拆邻线同型号换过去救急，主线停机 40 分钟。老 Quantum 系统电源模块建议最少 1:1 冷备，别赌它永远不坏。
典型场景
- 石化/炼油 DCS 辅控 — Quantum 控制压缩机/泵群顺控，140CPS11100 供单 CPU+中等 I/O，经济够用
- 冶金轧线供水 — 远程 I/O 站（140CRP93100 等）本地 Quantum 机架，115/230V 自适应适应现场电压波动
- 市政污水 — 分布式子站，宽输入范围抗农网电压飘移，自然风冷无风扇适合潮湿环境
- 电厂化水/输煤 — 老 Quantum 存量大，直接沿用原型号替换最省事，不动组态不改背板
- 食品饮料灌装 — 小点数 Quantum 控制，3A 输出余量充足，维护简单
真实案例
西南某水泥厂生料磨 Quantum 控制柜，运行第 18 年。早班发现 CPU 机架全部失电，测量 UPS 输出正常，追到 140CPS11100 PWR LED 不亮。库房有一块拆机测试好的 140CPS11100——断电、松开机架固定螺钉、拔出旧模块（注意背部排针别折弯）、插入新模块推紧、上电——PWR 绿灯亮，CPU 自动进入 RUN（已设热启），全过程 6 分钟恢复。老师傅事后补了句：”这玩意儿不像 CPU 会报警，电容老化是暗病，一年点检一次目视看鼓包。”
