产品详情

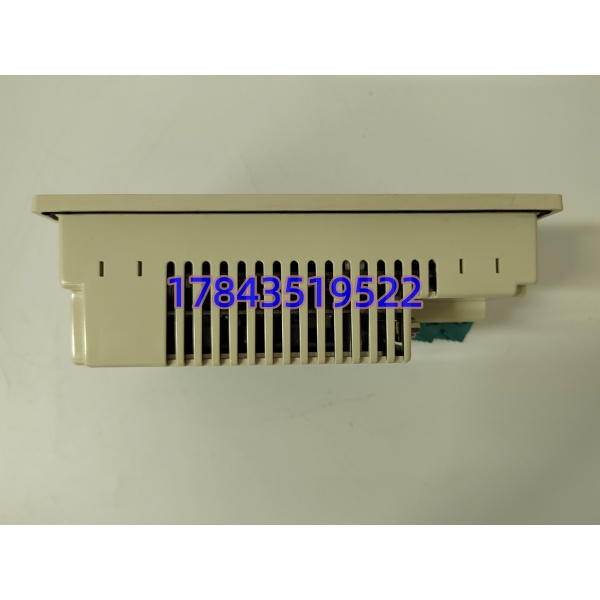

· 型号：EST0240Z05WBX00（Yamatake EST0240系列，Z05=5.7英寸彩屏，WBX00选项：需核对原厂手册）
· 品牌：Yamatake（现Azbil Corporation / 阿自倍尔，原山武Yamatake-Honeywell渊源）
· 系列：EST系列可编程显示单元（Programmable Display Unit，HMI终端）
规格参数
- 产品全称：EST0240Z05WBX00 — Programmable Display Unit, 5.7-inch STN Color Touch HMI
- 显示屏：5.7英寸STN彩色LCD，320×240像素（QVGA），256色，有效区115 mm(W)×86 mm(H)
- 触摸屏：透明电阻膜模拟方式，手指/戴手套操作，寿命≥100万次输入，需核对原厂datasheet
- 用户内存：1 MB（程序+数据+画面），最多注册999个画面，同时显示最多8窗口/画面，支持BMP位图
- 背光：CCFL或早期背光，标称寿命约10,000小时（半亮度），显示寿命约30,000小时，需核对手册

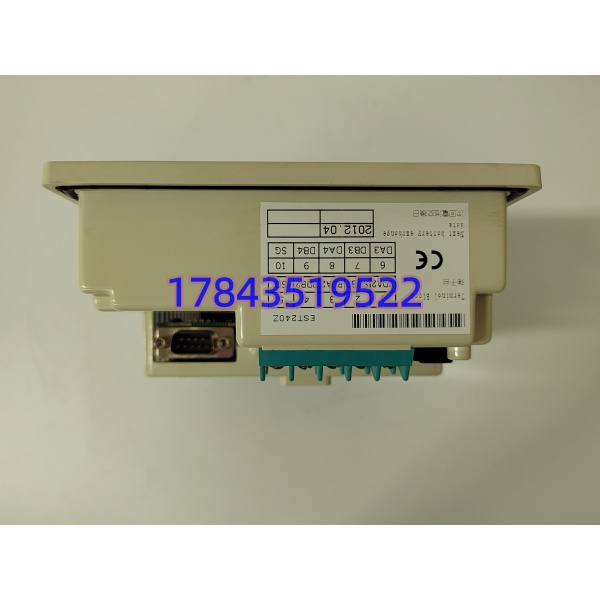

- 通信接口：RS-232C（DB9或端子），RS-485全双工/半双工（端子），IrDA 1.0等效红外口（前方）

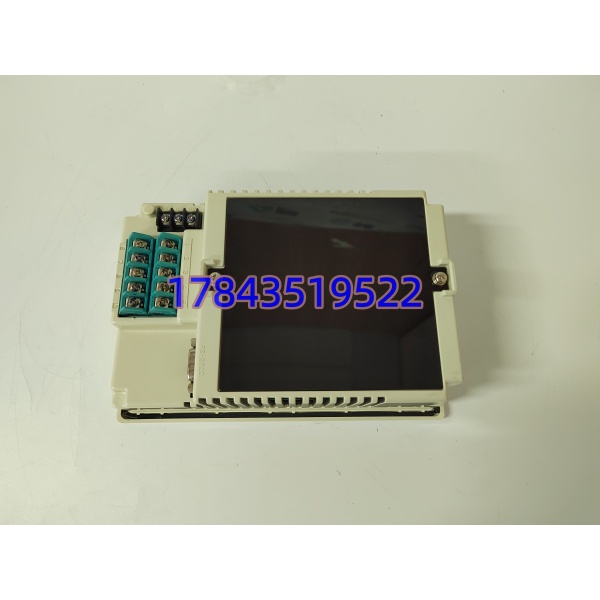

- 供电：DC 24 V ±15%（20.4–27.6 VDC），典型功耗≤15 W，端子进线或M12需核对选项代码
- 防护等级：IP65前面板（防尘防溅水），金属壳后面IP20柜内，面板开孔安装带密封垫
- 工作环境：0℃至+50℃操作，-20℃至+70℃存储，30–85% RH无冷凝（部分资料写-10~+55需核对手册）
- 物理：约180×140×60 mm面板/壳体，开孔适配标准，重量≈1.3 kg含壳
- 编程软件：AP Editor（Windows兼容），IEC 61131-3不直接吃，HMI逻辑做画面跳转/变量映射/报警
- 指示灯/按键：前面板Power LED，有时带Func/Reset硬键，触屏软键替代物理按钮
- 认证：CE、UL、RoHS，抗EMI金属壳，符合工业抗振标准需核对原厂报告
产品介绍
这是Azbil山武EST系列的中型HMI，不是PLC也不是DCS模块——网上的智能终端/带I/O描述多半张冠李戴，现场它就是柜门或控制台面板安装的5.7寸触屏，通过RS-232C直连三菱FX/Q、欧姆龙CJ、Yamatake D3000过程控制器，或者用RS-485菊花链挂多台HMI+PLC做Modbus RTU。AP Editor拖BMP位图做阀门/泵动画，最多8窗口同屏看温度趋势+报警列表+启停软键，老化线/楼宇HVAC里还在跑。
和同期Pro-face GP系列比，EST0240胜在Yamatake原生协议连D3000/SV控制器不用驱动盒，电阻膜屏戴厚手套也能点（制冷机房戴防冻手套必选电阻膜）。竞品是欧姆龙NS系列，但老日系产线全绑Azbil协议，硬升Pro-face要改AP Editor工程重画999画面，停机窗口不给。坦白讲，Azbil早停产EST换CGL/ newer HMI，交期没了，老药厂/食品线全靠库存/翻新件顶，新站才上Pro-face或Weintek。
应用场景与行业案例
痛点切入：我在现场遇到过老药厂冻干机控制柜，EST0240挂Yamatake D3000做腔体温湿度监控，凌晨2点背光闪灭但触屏还响应，RS-232还在刷数据给PLC，操作员看不见趋势瞎调设定点导致批记录超差报废三批疫苗。最怕换件时拔24 V带电热插拔——HMI不死机但PLC串口可能锁死，老D3000 RS-232没硬件流控，热拔容易丢字节让PLC报通信超时切手动。
典型场景：
- 制药冻干/灭菌：柜门装EST0240看腔体温升曲线+真空度趋势，电阻膜戴无菌手套点软键确认报警，IP65前盖耐受过氧化氢熏蒸擦拭，非它不可因AP Editor里原工程999画面绑D3000协议。
- 食品包装线：多台EST0240 RS-485菊花链挂一台三菱Q系列，各工位看充填量/封口温+急停软键，升Pro-face要重画BMP动画+改Modbus地址映射，老线秋检不停机。
- 楼宇HVAC：大厦空调机房面板装EST0240连Yamatake HVAC控制器，看送风温湿度+定风量阀开度，宽温0–50℃柜门内跑十年，新屏要改开孔尺寸和通信线。
- 老日系产线改造：注塑机群控用IrDA红外对拷画面配置（老技工爱这功能），RS-232直连发那科PMC做模温监控，通用HMI没红外口得改线。
真实案例：华北某原料药厂，2024年冬检，冻干间三台EST0240Z05WBX00其中一台背光全灭但触屏还响，D3000报“HMI Comm Timeout”偶尔闪断。值班工想带电拔RS-232重插激活，被我拦住——老RS-232无流控，热拔可能让PLC串口锁死需断电复位通信，冻干批运行中不能断。先切本地面板手动控制参数，断HMI 24 V端子（PLC侧保持运行），拔旧件（拍端子线标：24 V+/COM+RS-232 2/3/5），装测试好的二手，上电AP Editor自动从读变量映射（或下装原.ap文件），背光亮，触屏校点，RS-232通刷实时温度曲线。全程批不停只切本地手动12分钟，要是等新Azbil交期停产物（已停产无新件），秋检硬升Pro-face重画999画面+改开孔要停冻干间三天，批记录全废。跟维护说：老HMI是操作员的眼睛，库房留测试过的，别省这MRO钱。
常见问题解答 (FAQ)
- 是否支持热插拔？不支持。这是面板安装HMI，24 V供电+RS-232/485串口带电拔可能让PLC串口锁死通信（老Yamatake /Mitsubishi FX没硬件流控），红外口IrDA也不设计热插拔。换件前断24 V端子，PLC侧切本地面板或保持运行，别热拔RS-232线，我在现场全断供电再换，上电后重校触屏四点+下装.ap文件或自动同步。
- 停产替代方案？Azbil官方停了EST系列，后继是CGL系列或通用Pro-face/Weintek 5.7寸替用，但要重开孔（尺寸可能不同）、改通信线（RS-232→USB或以太网）、用Pro-face/ebuilder重画999画面+BMP动画，老线基本不动。实用是用同型号EST0240Z05WBX00测试件，成色分老库存密封/翻新/二手测试。有一点要注意：EST240Z/屏尺寸一样但选项代码（Z05/WBX00）影响通信口和电源端子，换前核对原开孔尺寸+供电方式。
- 换HMI会丢程序吗？HMI存画面+变量映射到内部1 MB Flash，PLC侧只存过程数据映射。换件后需重新下装.ap工程文件（AP Editor里“Transfer”），或设“Auto Upload from PLC”若原配置允许（多数老项目关了）。避坑：换前用笔记本连RS-232做.ap备份，新件上电先校触屏四点，下装原工程，别只看背光亮就走——变量地址错一位温度显示变32767。
- 成色与防伪怎么看？全新原封极少（停产物），多是老库存（查Azbil/Yamatake标SN周戳，需核手册）、翻新或拆机测试。看面板密封垫有没有压扁老化（IP65失效），电阻膜四角校点磨损圈（≥100万次寿命接底别买），RS-232 DB9针氧化没，背光点亮后均匀度（CCFL老化一侧暗）。防伪靠SN在Azbil系统查不到当第三方，买带bench测试：24 V上电校触点+AP Editor下装测试画面+RS-232连PLC刷变量拍视频。
