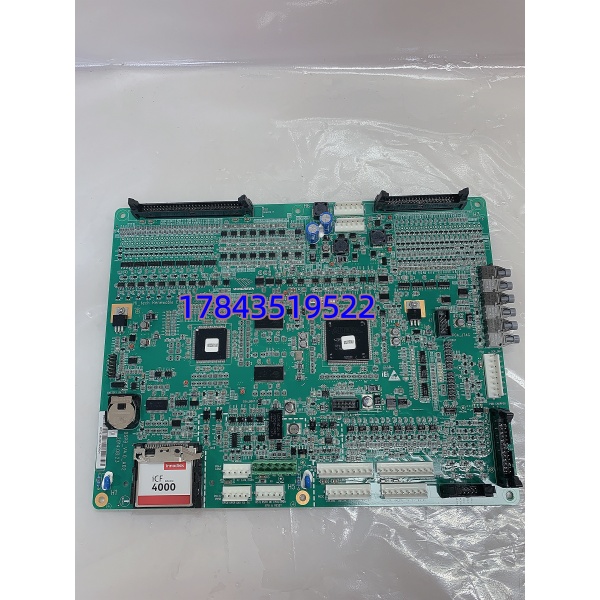

· 型号：03ZSTI7-00-402-RS
· 品牌：WINGREEN（威格林）
· 系列：DSPB_V4.0_A02 — 数字信号处理/运动控制及信号调理板
规格参数
- 制造商：WINGREEN（威格林工业自动化）
- 物料号：03ZSTI7-00-402-RS
- 板卡版本：DSPB_V4.0_A02（硬件版本 V4.0，固件 A02）
- 产品定位：伺服系统 DSP 运算板 / 称重/振动信号调理与通信桥接板（依柜内应用不同）
- 核心处理器：TI TMS320C6748（或同级 C6000 系列 DSP），主频 800 MHz（需核对具体批次）
- 内存：板载 1GB DDR3 SDRAM（运行缓存）+ 16GB eMMC（程序/配置存储，部分版带 SPI Flash 启动）
- 电源输入：DC 24V ±10%（经背板或端子取电，典型功耗 5~8W）；内部核心电压 3.3V/1.8V 由板载 LDO/DC-DC 产生
- 模拟接口（信号调理版）：支持 16bit ΔΣ ADC 前端（0~±30mV 应变/0~10V/4–20mA 依配置），内置 5 阶巴特沃斯低通滤波
- 数字 I/O：若干 DI/DO 排针（PNP/NPN 兼容，依母板定义，常见 8DI+4DO 或经扩展板引出）
- 通信接口：2×隔离 RS-485（支持 Modbus RTU/ASCII），1×10/100M Ethernet（部分版 RJ45，部分经母板引出），可选 CANopen（扩展）
- 编码器接口（运动版）：ABZ 正交/SSI 编码器输入（依版本，最高数 MHz），用于伺服闭环反馈
- 状态指示：RUN（绿）、ERR（红）、COM（黄）LED，部分版每通道 OK LED
- 安装方式：螺钉固定于母板/机箱导轨支架，或插于专用接口母板（非 DIN 导轨单槽模块）
- 工作温度：-20℃ ~ +70℃（工业级，Coating 版适用更潮湿环境）
- 存储温度：-40℃ ~ +85℃
- 相对湿度：5% ~ 95% 非凝露
- EMC：符合 IEC 61000-6-2/6-4
- 防护：板面 Conformal Coating（三防漆），IP20（装于控制柜内）
- 尺寸（参考 PCB）：约 120×90 mm 或 135×85 mm（依是否带外壳，以实物为准）
- 重量：约 0.15~0.25 kg（裸板）/ 0.35 kg（带屏蔽盒）
产品介绍
03ZSTI7-00-402-RS 是 WINGREEN DSPB 系列的内部处理板，在柜内通常焊/插接在接口母板上。两种典型用法：一是做伺服驱动系统的 DSP 核——跑位置/速度 PID、接收编码器反馈、下发 PWM 给功率单元（配 ATKB 驱动板）；二是做高精度信号调理——接 HBM 类应变片/称重传感器，放大滤波后经 RS-485(Modbus) 或 4–20mA 送 DCS/PLC，老衡器数字化改造常用这招不用换传感器。
坦白讲，这是小众国产/OEM 品牌板卡，原厂资料不如 ABB/Siemens 好找。换板最关键是核对旧板丝印 “DSPB_V4.0_A02” 与 “03ZSTI7-00-402-RS” 完全一致——WINGREEN 同尺寸板有 V3.x 版固件不兼容。另外板带 DSP + DDR，ESD 敏感，拆装必须戴防静电腕带，我现场遇过徒手碰金手指导致上电不 boot 的。
应用场景与行业案例
痛点切入
我在某建材厂皮带秤改造碰到过——原模拟称重变送器漂移严重，换这套 WINGREEN 板（03ZSTI7-00-402-RS + 接口底板）直接接原有 HBM 剪切梁传感器，数字滤波后 RS-485 传 DCS。运行第 6 年某天显示值跳变，查发现板上某颗贴片钽电容 ESR 变大导致基准电压微漂。换块二手良品重新加载校准系数（EEPROM 存着不需重标），精度恢复。这种 OEM 板故障表现往往是”数值飘”或”通信时通时断”，先别急着怀疑传感器。
典型场景
- 食品/医药 — 配料系统称重信号调理：接电阻应变片，数字滤波抗变频器干扰，Modbus RTU 直连 PLC。
- 建材/水泥 — 皮带秤/料斗秤改造：替代老模拟变送器，保留原传感器，提升精度至 ±0.1%。
- 半导体/精密装备 — 运动控制 DSP 核：WINGREEN 伺服系统内做多轴协调与轨迹规划（配 ATKB/IPB）。
- 电力/风电 — 变流器状态监测前端：采集振动/温度原始信号做 FFT 预处理后上送 SCADA。
- 老设备延寿 — 第三方衡器数字化：HBM/BF 模拟传感器 + 此板 = 数字输出，省整套新秤钱。
真实案例
南方某食品添加剂厂，三条配料线用 WINGREEN 系统（含 03ZSTI7-00-402-RS 做称重信号调理）。一天 2# 线显示重量卡死不更新，通讯灯 COM 闪但数值冻结。维护人员先怀疑 PLC 程序，比对另两条线正常。我让他们把板抽出——背面靠近 RS-485 口 TVS 管有轻微熏黑，雷击浪涌打坏一路 485 驱动芯片但 DSP 还能跑。渠道找到同编号 03ZSTI7-00-402-RS 测试良品更换，插回底板上电自动从 EEPROM 载入原校准参数，无需重标定，配料恢复。计量员说：”幸亏板子自己存系数，不然重新标定量衡得停线两小时。”
