描述
产品详情

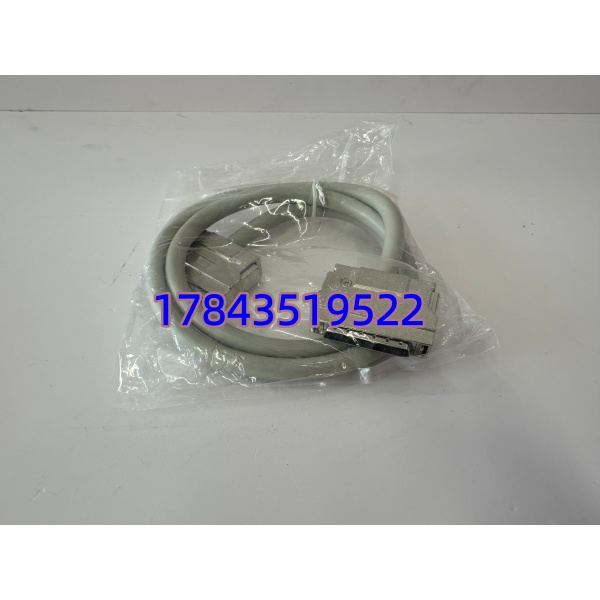

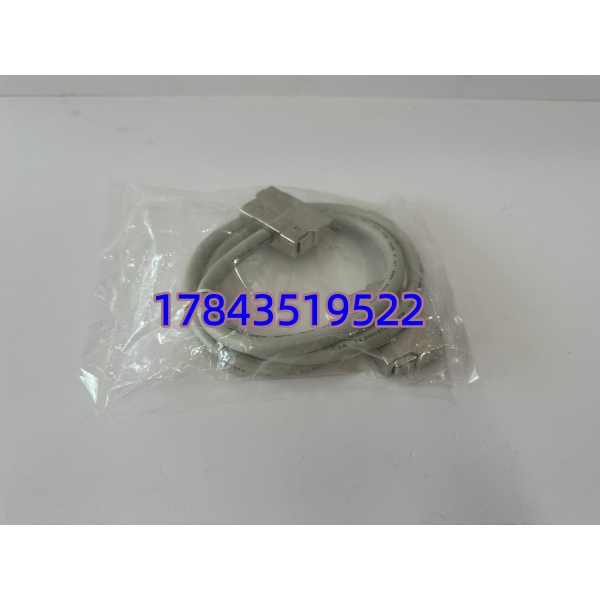

· 型号/组件号：E257034（线束），208-1200000（线缆配置包），适配 CLS208 + LLS200212
· 品牌：Watlow Anafaze（原经 Honeywell Sensing & Control 渠道分销）
· 系列：Watlow CLS Series Temperature Controller — Factory Interconnect Harness Kit
规格参数
- 组件标识：E257034（Watlow 线束图号），打包于配置包 208-1200000
- 适用控制器：Watlow CLS208（120/208/240VAC 版本均可，依具体 Option Code）
- 适用加热组件：Watlow LLS200212 系列空气/液体工艺加热器
- 线缆功能：① CLS208 SSR/继电器输出 → 加热器 L1/L2/N ② CLS208 TC/RTD 输入 → 现场传感器引线 ③ 必要时含报警继电器输出引线
- 导体规格：依负载 14～18 AWG（加热器电源）、22～24 AWG（传感器信号线）
- 绝缘材料：高耐温硅胶或 Teflon® (FEP/PFA)，持续耐温 ≥150℃（依原厂 Drawing）
- 屏蔽：传感器对绞线带整体铜编织或铝箔屏蔽，单端接地设计
- 端子形式：预压 PhoeniX/AMP 快插或 Ring Tongue（依 E257034 修订版），直接配 CLS208 后背板插座
- 长度：依 208-1200000 配置通常指认——常见 1.8m / 3m 两档（订前让供应商确认 Drawing Rev）
- 防护：IP20（柜内布线），接头处热缩或注塑护环
- 认证：UL 1015/ UL 1569线缆（组件级），RoHS 合规
- 兼容替代：可用等长同截面耐高温屏蔽线 + 对应插头手工制作，但原厂 Harness 带线序标签和应力消除件，自制易接反烧毁 SSR 输出——现场实测发现过这种事故
产品介绍
在某涂布机温控改造碰过——原 E257034 线束老化焦化（紧挨加热器出口），维保人员用普通 PVC 线重接，CLS208 SSR 输出极性反接导致加热器半波工作温度上不去还烧了背板驱动芯片。E257034 / 208-1200000 是 Watlow 为 +LLS200212 套装预制的互联线束，电源线与 TC 屏蔽线捆扎一体、带应力消除和线序标签，最大价值是防止现场接线错误烧毁控制器输出级。（严格来说不同 Rev 的 E257034 线序可能微调——A 版与 B 版差一根报警线，换前比对原线束照片或 Watlow Drawing 079xxx Rev X。）
库存视角极简单——线束无电子元件，不老化（除非高温焦化），New Old Stock 放十年照样用。原厂单独补订交期 4～12 周且常被要求整套装订，MRO 渠道找项目结余线束即可。建议按 A 类温控装置每套留 1 根冷备（或至少全车间同类合并留 1～2 根），比等原厂现实得多。
应用场景与库存策略
温控线束熔毁或端子氧化 → 报 Sensor Break / Heater Open → 加热回路退出 PID 转手动或报警，涂布/硫化/退火工艺温度失控可能出废品批次。线束本身便宜，但停机找线重接校验要 1～2 小时且易接错。
典型场景与备货建议：
- ：每温控回路 1 根，建议按，存原包装防弯折。
- 半导体/热处理—退火炉分区温控：若多区同型号 +LLS 建议按区数×2%+1 片集中备。
- 自制替代提示：紧急情况下可用等同截面耐高温屏蔽线+原厂插头手工压接，必须严格对照 后背板 Pinout（Watlow ManualP/N 千x-xxx）逐芯核对——严禁凭颜色盲接。
- LTB 评估：线束极少单独 LTB，一般在整套 CLS/LLS 系统 Last-Time-Buy 时按装置数×1.2 同步囤。
真实案例：华东某功能性薄膜产线 2020 年 LLS 加热器出口线束（ 类）因长期 180℃ 热辐射致硅胶外皮碳化短路， 报”Heater Fault”切手动，产线降速等备件。库房无原厂线束，电工用普通高温线临时驳接因线序未核对（SSR+ / – 反）再烧 背板驱动 IC。最终等原厂调 线束 9 天。事后同类 6 套温控装置锁定 1 根新余料线束+1 块 冷备。教训：线束是最易被忽视的”耗材”，原厂 Harness 带 Pinout 标签不是摆设。
