产品详情

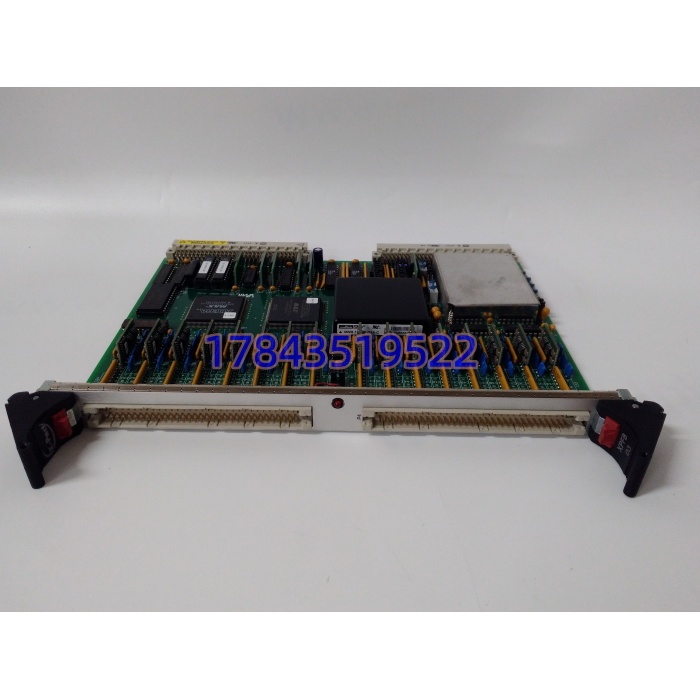

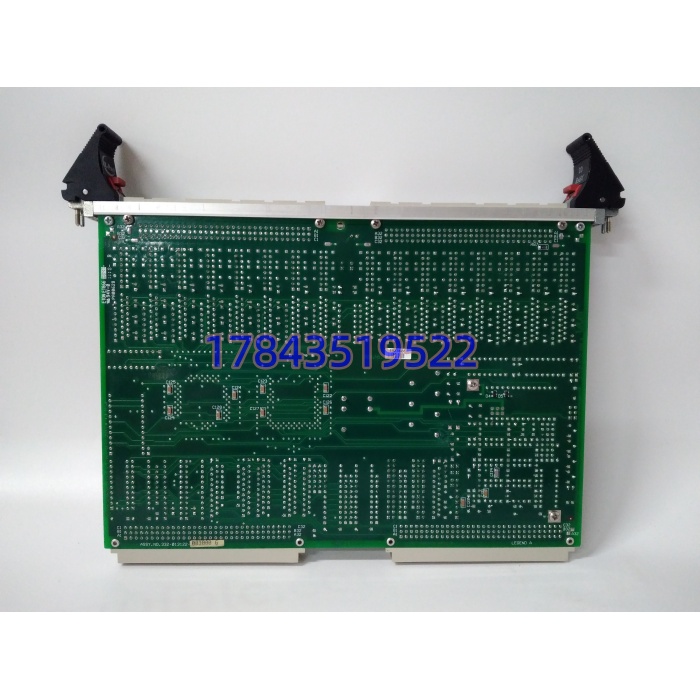

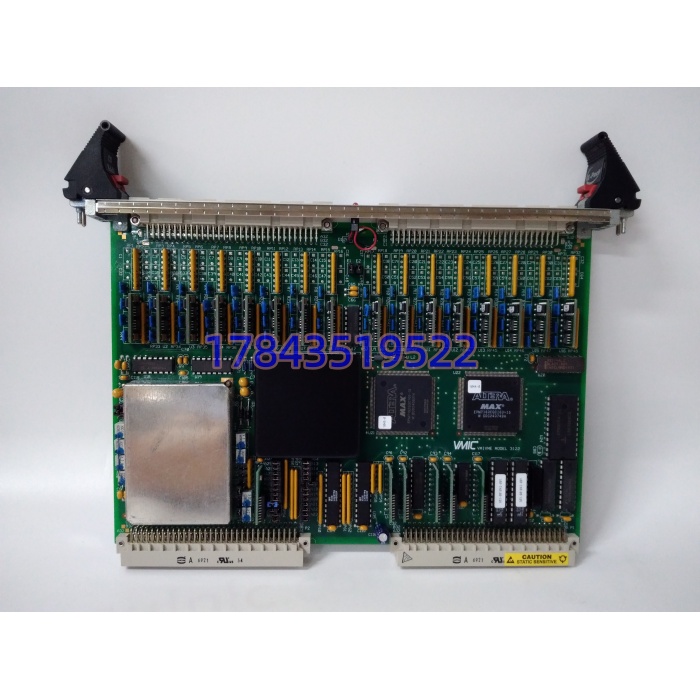

· 型号：VMIVME-3122
· 品牌：VMIC / GE Fanuc / Abaco Systems（三家标都见过，硬件一脉）
· 系列：VMIC VMEbus Analog Input（6U 单槽 ADC 扫描板）
规格参数
| 项目 | 参数 | 备注 |
|---|---|---|
| 模块定位 | VMEbus 从机 ADC 扫描板 | 非主控 SBC |
| 通道数 | 16/32/64 路可配，差分或单端 | 64 差分布线用 64 针锁定头 |
| ADC | 16 位逐次逼近 | ±0.05% FSR 典型（资料值） |
| 扫描速率 | 381Hz–50kHz（标准）/ 381Hz–100kHz（-100 高性版） | 总吞吐非单通道 |
| 输入量程 | ±2.5 / ±5 / ±10 / 0-5 / 0-10 V | 跳线+软件选 |
| 通道增益 | x1 或 x10，每通道可独立下载 | 复位默认 x1 自动扫 64 通道 |
| 缓冲 | 16–1024 字双端口 RAM | 主机读取不挡采集 |
| VME 接口 | A16/A24/A32 从机，D16/D8 | IEEE 1014-1987 |
| 触发 | 自由跑 / 内部定时器 / 外部触发 | 中扫/末扫总线中断 |
| 供电 | +5VDC 背板主取（典型 <7W，部分 Rev 标 24V/23W 需核对铭牌） | 不外接电源 |
| 同步 | 多板可达 16 块同步启动扫描 | 千通道级 DAS 用 |
| 工作温度 | 工业级 0–60℃（宽温版 -40–+85℃ 按 Rev） | 存储 -55–+85℃ |
| 机械 | 6U VME，约 172.7×114.3×60.35 mm / 0.6 kg | P1/P2 背板 |
| 配套 | 直连 VMIC 信号调理板（热电偶/RTD/应变） | 不裸接传感器 |
| 状态 | 原厂成熟后期，Abaco 不再主推，备件市场 New Surplus/拆机为主 | — |
产品介绍
VMIVME-3122 不是 PLC 的 AI 卡（那种是端子底座+背板映射），它是 VMEbus 黄金年代里那块”6U 单槽扛 64 路 16 位扫描”的 ADC 板。MVME 主机把基地址通过 DIP 设好，板子自己用间隔定时器跑自动扫描，64 通道轮一圈把数字值塞进双端口 RAM，主机随时来读不挡采集，单通道增益表下进去就能把热电偶 mV 和 4-20mA 变送器混着采。汽轮机 DAS、励磁系统模拟量柜、飞行模拟器座舱信号采集都用它，因为 VME 是硬实时总线，双端口架构下主机 CPU 零轮询负担。
和用 PCIe 采集卡比，它慢（100kHz 是总吞吐不是单通道 100k），但胜在 VME 机箱里和 MVME5100/68040 主控同背板，不掉帧不丢中断；和同门 VMIVME-3123（混合 AI/AO）比，3122 纯输入不浪费 AO 通道；和 Abaco 后续 VPX 代用品比，老机箱插不进去只能继续用 3122。电商页常把它写成”数字量 I/O 板””继电器输出模块””GE Mark VIe 备件””ABB AC800M AI 卡”——全是错配，3122 不进 Mark VIe、不进 AC800M、不出数字量。
应用场景与行业案例
我在某 200MW 汽机改造蹲过：原 DAS 用 4 块 VMIVME-3122 采 256 点（缸温/振动/差压/油动机行程），夜班一块板中扫中断不触发，MVME 主机里温度点全冻在上一秒。查是板载间隔定时器晶振停振（老货常见），双端口 RAM 值在刷但中断旗不拉。临时把该板降为轮询模式（关中断用主机定时读），保到停机窗口换 New Surplus 件，重下增益表，中断恢复。
典型场景：
- 火电汽轮机 DAS：缸温测点上百，3122 每板 64 差入，4 板同步扫，SOE 前采集精度够热应力计算。
- 水轮励磁柜模拟量：机端电压/电流/励磁电流进 3122，MVME 跑 PID 不占扫描。
- 飞行训练模拟器：座舱仪表传感器全量采集，VME 硬实时比 PCI 卡稳，掉一帧教员能感觉。
- 科研风洞采集：宽温 -40℃ 启动，64 路压力扫描阀反馈同步录波。
- 老厂保运冷备：VME 机箱二十年不停，3122 断货时一块拆机件炒到原价三倍，备两件在库比等 Abaco 交期强。
真实案例：2018 年东北某热电厂 3# 机大修，发现 2# DAS 机箱里 VMIVME-3122 的 64 针前端连接器第 17 脚（某缸温通道）簧片疲劳，该点温度偶发跳到 +32767（溢出）。原检修用普通 DB 头代 64 针锁定头，插拔几十次簧片开口。换 3122 新件+原厂 64 针带锁紧连接器，增益表从 MVME 备份重下，缸温曲线恢复平滑。热工老哥说：”VME 板不怕用，怕前端头乱代，64 针锁定头是 VMIC 算过插拔寿命的，办公 DB 头吃不住机房温差。”
