描述
产品详情

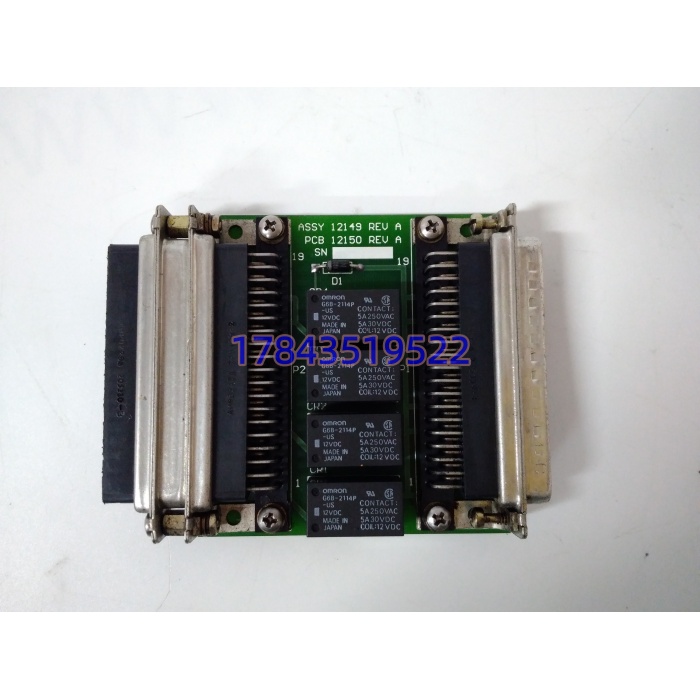

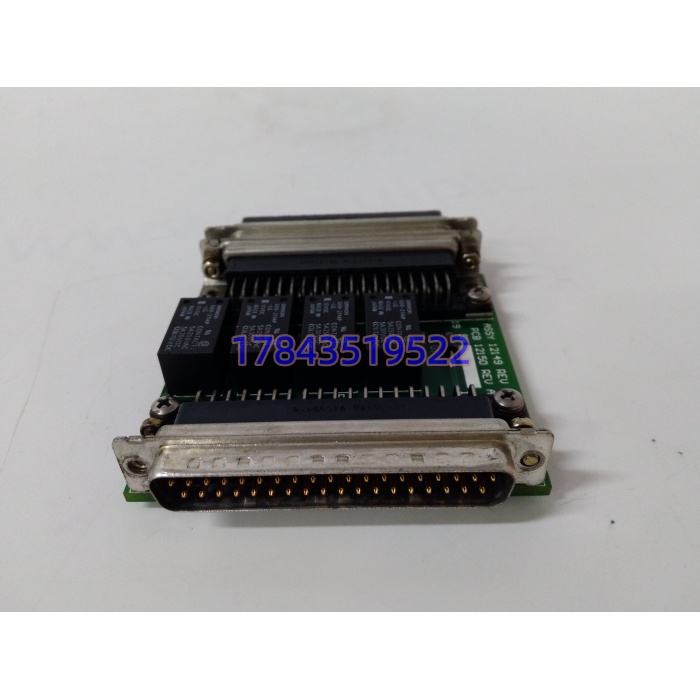

· 型号：ASSY 12149
· 品牌：VMIC（GE / Emerson）
· 系列：VMIC VMEbus（5588-144 多串口卡装配 / Mark VI 控制装配均有复用）
规格参数
| 参数项 | 规格值 |
|---|---|
| 装配身份 | VMIC+ASSY 12149，对应成品常指 5588-144 多串口板 |
| 总线形式 | VMEbus 6U（IEEE 1014 / VME64），A24/A32 D16/D32 |
| 串口数量 | 8 或 16 路独立异步口（依子卡与连接器定） |
| 接口标准 | 每口软配 RS-232 / RS-422 / RS-485 |
| 波特率 | 最高 115.2 kbaud（单通道） |
| 串行控制器 | 板载 Zilog Z8536 或同级，离线管 FIFO 与流控 |
| 流控 | 硬件 RTS/CTS、软件 XON/XOFF |
| 缓冲 | 板载 TX/RX RAM，减少主机中断抢占 |
| 处理器关联 | 依赖 VME 主机 CPU（MC68040 / x86 / PowerPC 视机架定） |
| 工作温度 | 0 ℃ ~ +55 ℃（商业级），扩展级标 -40~+85 需原厂后缀确认 |
| 供电 | VME 背板 +5 V / +12 V / -12 V（典型 <15 W，非外接 220 VAC） |
| 机械 | 6U Eurocard 约 233×160 mm，双排 D-sub 经转接出线 |
| 诊断 | VME 中断可配、板载自检灯（部分批次无面灯） |
| 认证 | CE / FCC，军规 MIL-STD-810 仅特定后缀具备 |
产品介绍
从维护者视角看，VME 机柜里最容易被写成”通信卡泛指”的就是这种装配号件——现场缺料单写”ASSY 12149″，结果 A 供应商发 Mark VI 电源子板、B 供应商发 5588-144 多串口、C 供应商发反射内存 PCI 卡（VMIC 5565 系也有内部 ASSY 12149 复用），三块插上去物理尺寸都不对。在某个电站 GE Mark VI 改造项目里碰过：原柜串口扩展板标 VMIC+ASSY 12149，实际是 5588-144 的 16 口 RS-422 版，DCS 侧连 32 台智能变送器；备件买成”ASSY 12149 VMIC 控制模块”，到货是带 68040 的 CPU 板，槽位都插反。
它严格来说只在”同机架同背板同固件”内可向后兼容；5588-144 的 ASSY 12149 与反射内存卡 ASSY 12149 不是一回事，跨成品代换等于重画背板地址和中断向量。供应链价值在 TCO：VME 平台在汽机监视、航发试车台、老 DCS 前端仍大量存活，整机换代要重做 VME 机箱、电源、软件授权，单板备件单价可能只有改型工程的 1/30。VMIC 系 VME 卡 Emerson 现按”Legacy MRO”管，交期 8–14 周起，渠道现货多为拆机翻新，留 1 件原厂近 5 年批次做 A 类冷备比赌翻新件上电更稳。
应用场景与库存策略
VME 串口卡挂了的表现很阴：主机不报故障，但 16 路 RS-422 变送器数据整段冻结，操作工看到的是”工艺平稳”而非”通信死”，等联锁该动不动就晚了。
- 火电/燃机 Mark VI 前端：每列 VME 机箱备 1 件同成品号（5588-144 或对应 Mark VI 子板）冷备，原厂或授权翻新，库龄 ≤4 年，年上电联机自检。
- 航发试车台多串口采集：RS-422 接转速/扭矩仪，非它不可（PCI 反射内存卡不提供异步串口），A 类备件，安全库存 1 件/每 3 在线机箱。
- 老化工 DCS 前置通信：VME 主机 + 5588-144 聚 64 台智能仪表，建议供应商 VMI 代管，再订货点 = 在线机箱数×0.25 向上取整。
- 海上平台老 VME 监视站：可容忍 8h 停机，自身零库存但合同锁 72h 全球发货违约条款。
- 院校/航天试验台退役迁移：别囤，转 USB-串口网关替代，ASSY 12149 留 1 件教学样片即可。
真实案例：2021 年东北某 350 MW 机组 AGC 试运，Mark VI 前置 VME 箱里 5588-144（标 VMIC+ASSY 12149）的 Z8536 控制器死锁，16 路给煤量反馈全停更，AGC 切手动。库存系统”ASSY 12149″有 2 件，1 件是 68040 CPU 板（插不进串口槽），1 件是 5565 反射内存 PCI 卡（接口不对）。从西安授权翻新商调原厂 5588-144 同 ASSY 号件，专车 8 小时，停机 11 小时，按 AGC 考核折机会成本约 17 万。之后 ERP 编码规则改了：ASSY 号只允许作”参考别名”，主编码必须用成品号 5588-144，01/02 后缀与串口数（8/16）写进批次属性。
