描述
产品详情

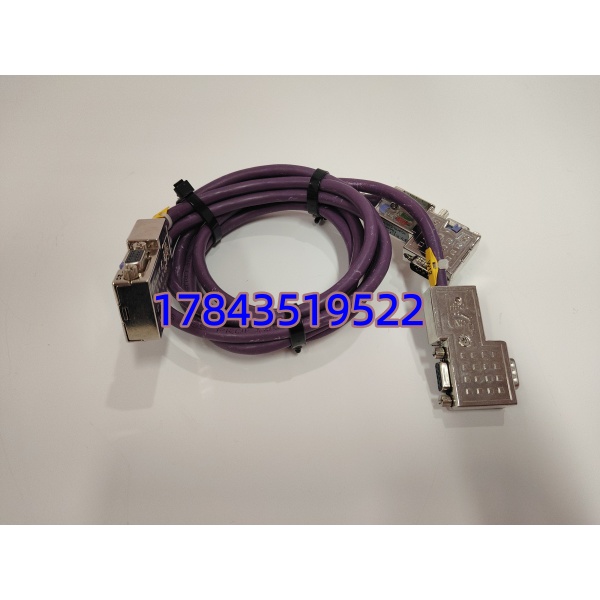

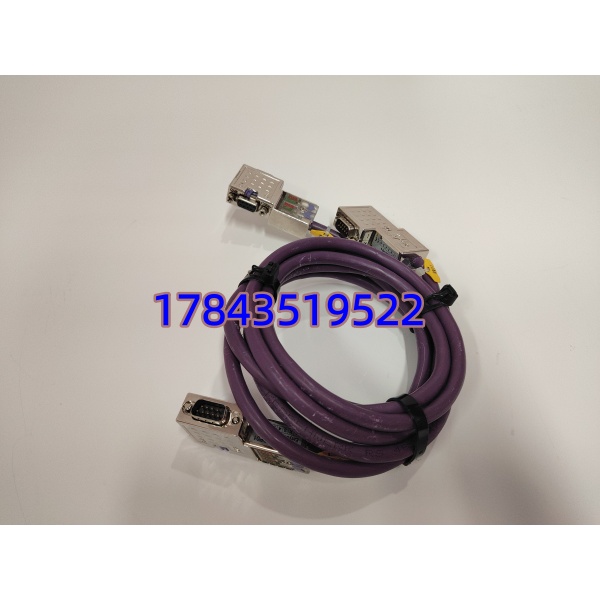

· 型号：972-0DP01
· 品牌：VIPA（现 Yaskawa — 原德国 VIPA GmbH）
· 系列：VIPA 300S / 400S Speed7 PLC System — Profibus DP Master/Slave Interface Module (Head Station)
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 972-0DP01（VIPA Profibus DP Interface Module for 300S/400S） |
| 制造商 | VIPA GmbH / Yaskawa Europe GmbH（德国纽廷/班贝格产） |
| 适用系统 | VIPA 300S（如 CPU 313C… + 972-0DP01 组成 DP 主站）及 400S 机架；也可作 DP 从站连 Siemens S7-300/400/1200/1500 主站 |
| 模块类型 | Profibus DP Head Station / Interface Module — 必须为机架最左侧首模块（Slot 0），与 VIPA CPU 经 SPEED-Bus 背板通信 |
| 总线协议 | Profibus DP-V0（Cyclic Data Exchange）及 DP-V1（非循环 acyclic services / Alarm），主站 Class 1/2 及从站可配 |
| 传输速率 | 9.6 kbps ～ 12 Mbps（自动协商，需与网络一致设 DIP 或软件配置） |
| 物理接口 | 1× DB9 Female（符合 IEC 61158-2 Profibus pinout：Pin 3=B-/Data-，Pin 8=B+/Data+，Pin 5=Shield/GND/Shield 经 220Ω 接地电阻），内置终端电阻可 DIP 使能 |
| 地址设定 | 可通过模块 DIP Switch（若带）或由 VIPA Workbench / STEP7 + GSD 文件软件设定（推荐软件设，避免 DIP 与工程不一致） |
| LED 指示 | PWR（5V 背板供电）、BF（Bus Failure / DP 通信故障—红亮）、SF（System Fault）、DP ACT/STATE（绿闪=在线循环数据） |
| 供电 | 由 VIPA 300S/400S 机架背板 5V/24V 供给（典型功耗 ≤1.8 W），外部 24VDC 通常经电源模块入机架 |
| 配置软件 | VIPA Workbench（VIPA-SPEED7 工程工具）或 Siemens STEP7 + VIPA GSD File（GSD file: VIPA_972_0DP01.gsd） |
| 诊断功能 | 模块状态、DP 站状态、报文超时、断线诊断可读回主站/Workbench；支持断线重连自动恢复 |
| 安装方式 | VIPA 300S/400S 机架最左槽位（Head Module），与后续 CPU/I/O 模块通过背板总线互联，35mm DIN 或机架导轨 |
| 工作环境 | -20℃～+60℃（贮存 -40℃～+85℃），5%–95% RH 非凝露，IEC 61131-2 环境 Class A/B |
| 认证 | CE、UL 508（依批次）、RoHS、符合 EN 50121-4（EMC 铁路/电站） |
| 物理尺寸 | 与 VIPA 300S/400S 模块同宽（约 35mm 或 45mm 依具体外壳变体）×高 100mm×深 75mm，≈0.15–0.2 kg |
| 生命周期状态 | VIPA 300S/400S 整体 Classic / Limited Availability — 972-0DP01 新原包稀少，二手测好/NOS 流通；新项目推荐 VIPA 1500 系列(Slice I/O+CPU)或向 S7-1200/1500+CM1243 迁移 |
| 注意 | 不可与 VIPA 200V 系列（不同背板）混插；972-0DP01 与 972-0DP00（MPI/DP combo 等）功能不同，采购认准 -0DP01 |
产品介绍
在某汽车零部件产线碰过——VIPA 400S 机架（972-0DP01 + CPU414C + DI/DO）突然报”BF 灯常红，SF 闪”，Siemens S7-400 主站报”DP Slave Not Accessible”，量 Profibus 缆终端电阻 OK、电压差 2.1V（A-B）正常——拔下 972-0DP01 重插短暂恢复，次日复现，判定 DB9 座内簧片微疲劳致瞬时接触不良（运行 11 年振动环境）。换模块解决。972-0DP01 在 VIPA 体系里是”DP 网络门户”——它掉了整台 VIPA 站从 DP 网络消失，主站报从站丢失，关联联锁可能切手动或停机（依上位 PLC 编程）。严格来说它必须是机架 Head Module（最左首块），后面紧跟 CPU 模块——不能当普通 I/O 插中间槽，买错槽位不识别。
从 ABC 分类看属 A 类（通信入口），单价中等但缺了 VIPA 站 DP 脱离，按 VIPA 机架数 N+1 冷备，注意与现网 HW Rev（早期无 DIP 版 vs 带 DIP 版）尽量一致避免 GSD 版本警告。
应用场景与库存策略
972-0DP01 是 VIPA 300S/400S 连入 Profibus DP 网络的唯一物理接口——模块故障→VIPA 站 DP 掉线→Siemens/Beckhoff 等主站报 Slave Lost→产线/辅机可能跳停。VIPA 300S/400S 系列新原包稀缺（部分 NRND），二手 NOS 流通但 DB9 簧片和背板金手指氧化是高发隐患，交期无保证。
- 汽车/包装产线 VIPA 400S 作为 DP 从站（连 Siemens S7-400 主站） — 唯一 DP 物理入口，非它不可 → 建议按 VIPA 机架数 N+1 备冷件（同 972-0DP01，核对有无 DIP 开关版与现网一致），多线可共享 1 件周转
- 水处理/物料输送 VIPA 300S 作小型 DP 主站控制本地 I/O — 振动+粉尘加速 DB9 磨损 → A 类 Top 10%，大修时抽检 BF LED 状态及 Profibus 缆插入扭矩（0.5–0.6 N·m 推荐），运行 >10 年关注金手指氧化
- 新改扩建项目 — VIPA 300S/400S 逐步让位于 VIPA 1500 或 S7-1200/1500 → 老装置维持最低库存，新项目不增订 Legacy 972-0DP01
- 多套同类装置集中管理 — 统一无 DIP / 有 DIP 版本降 SKU → Last-time-buy 按现网装机量 + 未来 5–7 年（DB9 接触疲劳率约 3–5%/10 年）
真实案例：
华东某食品灌装线，VIPA 400S（972-0DP01 + CPU 413C + 16DI/16DO）作 S7-416 主站下 DP 从站。夜班换模后开机报”DP Slave 5 (VIPA) Missing”，重试无效。热工拔 972-0DP01 重插恢复但 4 小时后同故障——判定模块背板连接器金手指局部氧化（产线清洗剂蒸汽渗透柜体）。库房登记有”VIPA 通信模块”但型号是 973-0DP01（以太网版！），不能替。等调正确型号二手测好延误 6 小时产线停。事后把 972-0DP01 从”C 类通信附件”提入”A 类”，每条 VIPA 机架配 1 块冷备并要求年度点检：①Profibus 缆插入扭矩 ②LED BF/SF 状态记录 ③轻拔插复检接触。教训就句：VIPA 的 DP 头模块外形和其他 I/O 一样，但必须插 Head Slot 0——备件标签写全型号包括 -0DP01 后缀，别让库房放块以太网或 MPI 版当你 DP 备件。
