产品详情
· 型号： PSMU-350-3（交叉索引 CPCI-350Q-P-38）
· 品牌： VANGUARD（CompactPCI / 加固工控电源 OEM，常贴牌 XPP Power / Power-One）
· 系列： CPCI 6U — 350W System Power Module (PICMG 2.0 Compliant)

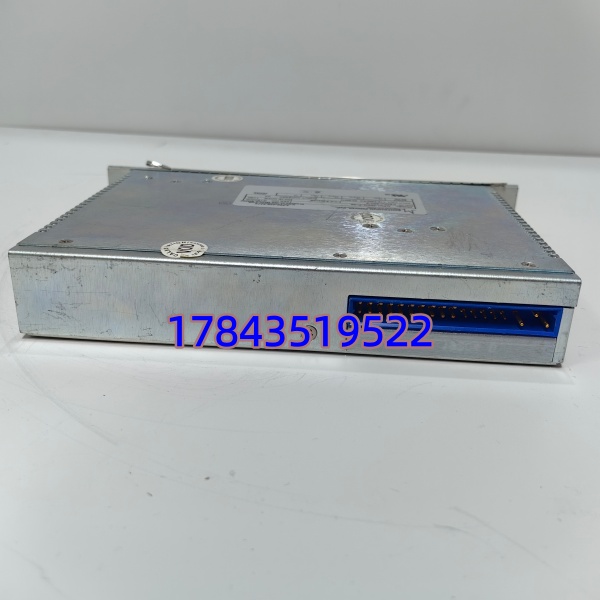

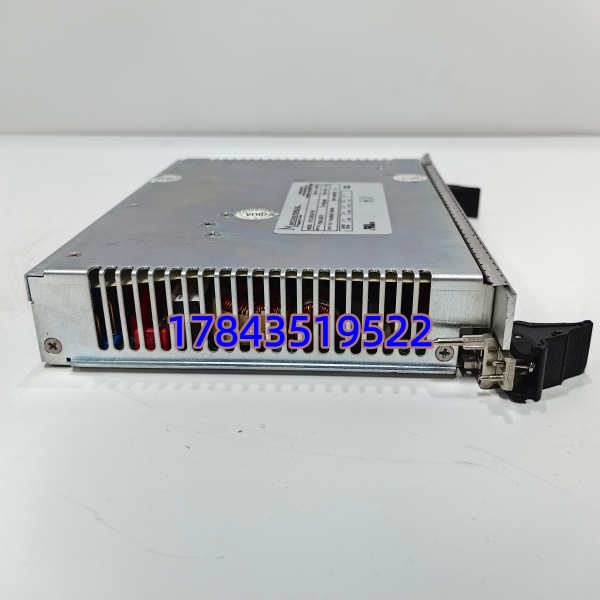

VANGUARD PSMU-350-3 CPCI-350Q-P-38
技术参数
| 参数项目 | 规格数值 | 备注/标准 |
|---|---|---|
| 完整标识 | PSMU-350-3 / CPCI-350Q-P-38 | 350W 6U CPCI 电源模块 |
| 适用架构 | CompactPCI 6U (PICMG 2.0) 背板 | 插机箱左侧 PS 槽或电源 tray |
| 交流输入 | 90–264 V AC，47–63 Hz（全范围） | 自动识别，不挑市电 |
| 直流输入(选) | 36–72 V DC（部分批次带 DC 输入版） | 依具体标签确认 |
| +5V 输出 | 最高 50A（350W 总包内） | 主供 CPCI 逻辑总线 |
| +3.3V 输出 | 最高 25A | 现代 CPCI CPU 板辅电 |
| +12V 输出 | 最高 12A | 磁盘/HDD/外围 |
| -12V 输出 | 最高 0.8A | 串口/音频类 |
| +5VSB | 2A（待机） | CPCI 唤醒 / 管理 |
| 总连续功率 | 350W @ 25℃（带温度降额） | 强制风冷，自调速 |
| 保护功能 | OVP / OCP / SCP / UVP / OTP | 自恢复或锁定（依设置） |
| 背板信号 | PWR_GOOD / /ENABLE / /INHIBIT | PICMG 2.0 规范 |
| 冷却/风扇 | 内置轴流温控风扇（排/吸风依机箱） | 滤网可清理 |
| 工作温度 | -10 … +50℃（满载），-20 … +70℃（降额） | 加固工规 |
| 认证 | UL 60950-1 / EN 60950 / CE / FCC Class A | RoHS 合规(后期批) |
| 物理尺寸 | 6U × 深度 ≈ 160–200mm（依机箱） | 配 CPCI 把手及导销 |
产品介绍
加固测控台或通信调度机 CPCI 机箱整柜掉电——先别急着怀疑背板，八成是电源模块电解电容老化容量衰减，带不动板卡上电浪涌。Vanguard PSMU-350-3（贴牌 XPP Power CPCI-350Q 系列）是 6U CPCI 标准供电源，把 220V AC 转成背板四路低压，与 Schroff / Elma 标准机箱 PICMG 2.0 PS 槽全兼容。严格来说 CPCI-350Q-P-38 中 “P-38” 涉及输出线缆长度、风扇风向及是否带冗余 OR-ing——换装前拍旧模块侧面标签核对后缀，早期版 /INHIBIT 引脚逻辑偶有微调（PICMG 虽标准但 OEM 自定义针微差）。
现场实测发现，很多”电源故障”实为某块 DSP 处理卡短路把电源拖入 OCP 锁死——拔掉所有业务板卡只留电源+背板，上电测 +5V 空载正常就可排除电源本身。采购只需确认：①机箱是标准 6U CPCI（非 CPCI Serial / VPX）；②原电源标签含 PSMU-350-3 或 CPCI-350Q 近似后缀；③机箱是单 PS 还是 1+1 冗余槽位（此款为单模块）。渠道美仓/欧仓有测好库存通常 24h 发，比原厂（同类已 EOL/LTB）更适合抢修。

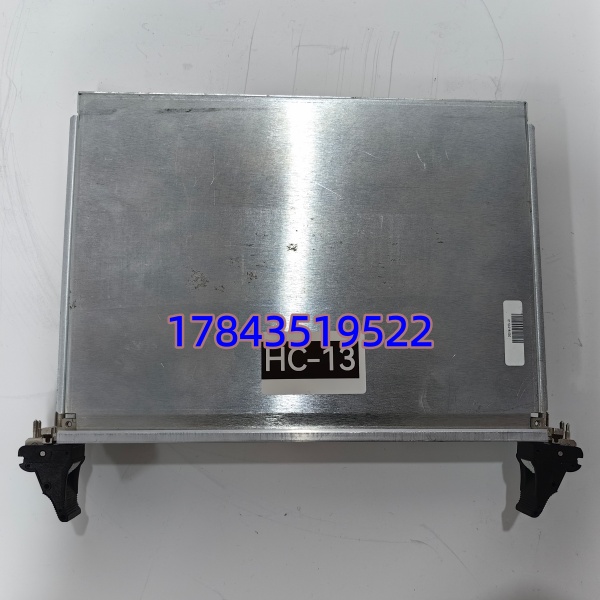

VANGUARD PSMU-350-3 CPCI-350Q-P-38
替换与升级建议
- ✅ 直接替换 — VANGUARD PSMU-350-3 / CPCI-350Q-P-38（同后缀或引脚兼容变体）
尺寸、背板针定义、输出连接器全同。关机拔出换新→确认风扇转向→上电查 PWR_GOOD LED，约 10 分钟。建议新模块先空载测 +5V/+3.3V 再插回板卡。
- ⚠️ 需核对引脚 — XPP Power-One CPCI350 / Power-One CPCI-350S（同尺寸）
物理可插、PICMG 2.0 主供电针 95% 兼容，但 PWR_GOOD 与 /INHIBIT 逻辑及辅助针定义建议万用表比对原模块再上电。如标签写明完全同输出规格（350W +5V/3.3V/±12V）通常可直接替。
- ❌ 硬件不兼容 — CPCI Serial(PICMG 2.16) PS / ATX 台式电源 / VME 电源
CPCI 6U 电源背板接口不同于 CPCI Serial、ATX、VME，严禁强行改线代用——引脚定义不同可能烧毁背板。
Vanguard / XPP CPCI 系列部分型号 EOL，市场依赖测好库存。关键 CPCI 系统建议按 N+1 冗余或至少备同型号。
常见问题解答 (FAQ)
1. PSMU-350-3 跟 CPCI-350Q-P-38 是一回事吗？后缀不同影响大吗？
电气完全一样，”CPCI-350Q-P-38″是 XPP 原厂索引号，””是 Vanguard OEM 贴牌号。后缀差在风扇风向或线缆长，引脚兼容可互换——换前核对旧模块侧面 Full PN 最稳。
2. 新电源风扇不转正常吗？
CPCI 电源风扇通常温控，轻载/低温时停转或低速，带载升温后启动属正常。若满载仍停转且 +5V 跌落查 OTP 或风道堵塞。
3. 怎么区分电源真坏还是板卡短路？
关机→拔出所有 CPCI 业务板卡→只留电源+背板→上电测 +5V/+3.3V 输出端。空载电压正常说明电源 OK，再逐块插回板卡定位故障卡，是最快判据。
4. 含 CPCI 机箱、背板或冗余模块吗？
不含。本价为电源模块单体，原机箱背板、导轨、风扇托盘可继续用（检查背部连接器氧化情况）。
