描述
产品详情

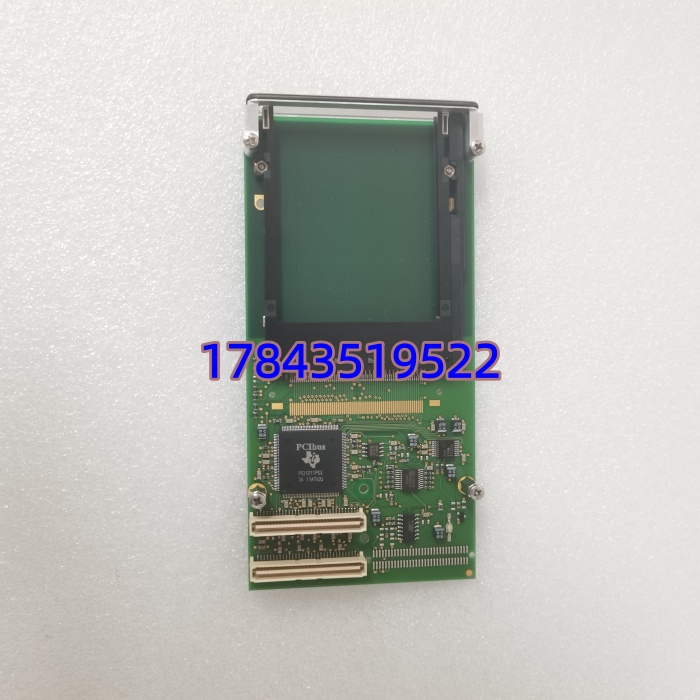

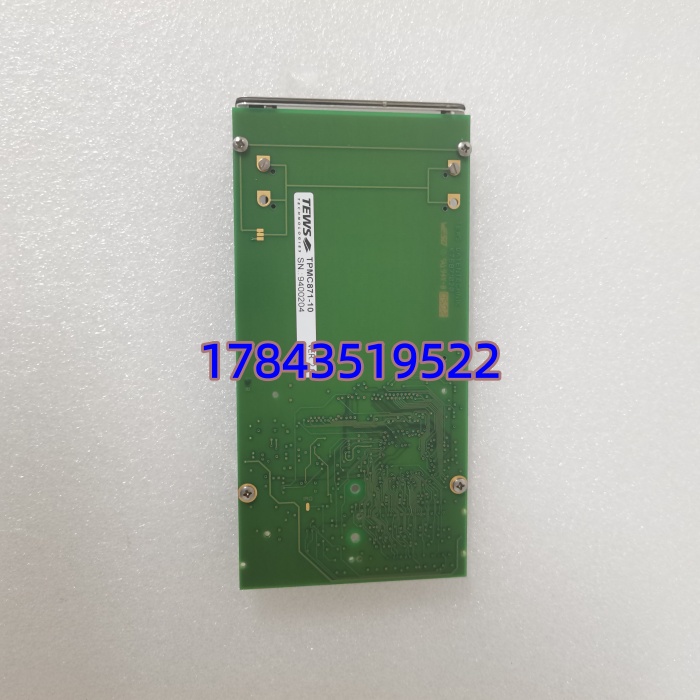

· 型号：TPMC871-10
· 品牌：TEWS Technologies GmbH（德国）
· 系列：TPMC871（PMC系列）
规格参数
| 参数项 | 规格值 |
|---|---|
| 总线接口 | 32位PCI 2.1兼容，IEEE P1386.1 PMC标准 |
| PCI信令电压 | 3.3V和5V双电压支持 |
| 模块尺寸 | 标准单宽PMC：149 mm × 74 mm |
| 扩展插槽 | 1路PCMCIA/CardBus插槽，支持热插拔（Hot-Swap） |
| 支持卡类型 | 16位PCMCIA 2.1/JEIDA 4.2（I型和II型内存/I/O卡）、32位CardBus |
| PC卡控制器 | TI PCI1510，寄存器映射兼容Intel 82365-DF（ExCA完整实现） |
| 供电输出 | 3.3V/5.0V PC卡工作电源，3.3V/5.0V/12V编程电压 |
| 保护功能 | 内置短路保护、过热保护，无需外部保险丝 |
| 窗口资源（PCMCIA 16位） | 最多5个内存窗口、2个I/O窗口 |
| 窗口资源（CardBus 32位） | 2个内存窗口、2个I/O窗口，状态寄存器可映射到主机内存 |
| 工作温度 | -40℃ ～ +85℃（工业宽温，根据官方Datasheet） |
| 软件支持 | Windows、Linux直接支持；原厂驱动TPMC871-SW-xx |
| 生命周期状态 | 已停产（Discontinued，原厂2018-12-31 EOL），仅备件市场流通 |
产品介绍
从核心数据驱动切入：原厂2018年12月31日正式EOL，交期从“2周新货”变成“无新货”，在ABC分类里它属于C类低单价、A类高停机成本的关键桥接模块——采购价可能只要几百欧，但缺了它能让整柜VME测试台变砖，停机损失按小时五位数起跳。严格来说，它只在固件v3.2以上支持CardBus自动枚举，更早的载板BIOS可能只认16位PCMCIA；在某个风电场SCADA升级项目里碰过这坑，老VME单板计算机刷完BIOS才读出CardBus无线网卡，否则只能降级用16位PCMCIA ATA闪存做黑匣子。
作为TEWS经典PMC桥接方案，TPMC871-10用TI PCI1510把PMC插槽的32位PCI无损转到顶部PCMCIA卡槽，ExCA寄存器完整实现意味着标准PCMCIA驱动直接可用，不用改应用层代码。总拥有成本TCO视角下，停产后的Last-time-buy不是“囤便宜货”，而是买5–7年不停机保险：对于还在跑VME/CPCI架构的国防、电力、产线设备，整柜升级到PCIe载板要重刷固件、重验EMC，成本远超买2–3片冷备件。供应链价值很清楚——宁可花预算做战略囤货，也别赌二手市场成色和交期。
应用场景与库存策略
老旧嵌入式平台用PMC扩展PCMCIA/CardBus时，原厂停产意味着新货为零，采购周期走全球二手渠道要4–8周，现场停机等一块卡每小时损失五位数起步，这种备件的ROI全在停机规避而不是砍单价。
典型场景与备货建议：
- 国防/航空航天VMEbus单板计算机：雷达信号处理台通过CardBus无线网卡做离线数据回传，载板只剩PMC空槽、无原生PCIe，非它不可。建议由供应商代管1件测试OK热备件，现场留1件冷备件（Buffer stock=1，ABC归A类关键）。
- 电力SCADA CompactPCI工控机：电厂监控主机用PCMCIA ATA闪存卡当历史数据黑匣子，主板无SATA且原设计只用PC卡做不掉电存储，非它不可。建议Last-time-buy买3件覆盖剩余5–7年设备生命周期，EAM系统标“停产专用备件”禁挪用。
- 工业产线测试测量机架：老化测试台插PCMCIA串口/I/O卡扩展RS232接老式仪表，主机原生串口全焊死在PMC卡槽上，非它不可。建议备1件冷备件放防静电袋，每季度上电自检一次读已知好使的ATA卡验证。
真实案例：华东某高铁信号维护车间，VME架构联锁测试台用TEWS TPMC871-10挂PCMCIA无线网卡做周末远程诊断。某个周五晚季检时发现卡槽芯片过热保护锁死，模块不认卡，周一要跑联锁试验否则全线延误。库房零备件（EAM里标成“低值杂项”没设安全库存），紧急找深圳二手商调“测试OK”拆机件，顺丰加急从广州发仍等到周六下午才到，联锁试验推迟6小时启动，折算延误成本是模块单价40倍。事后复盘直接改策略：按停产件Last-time-buy囤2件冷备件放备件柜，载板空槽常年插第3件做快速swap——现场实测发现热插拔换模块只需断电载板30秒重插，比等跨城快递快太多，现在这玩意儿在库存系统里强制最小库存=1、再订货点=1，Buffer stock额外+1。
