描述
产品详情

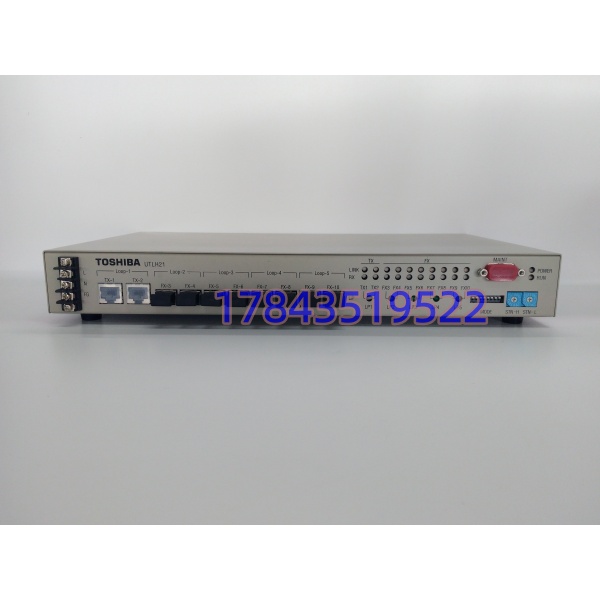

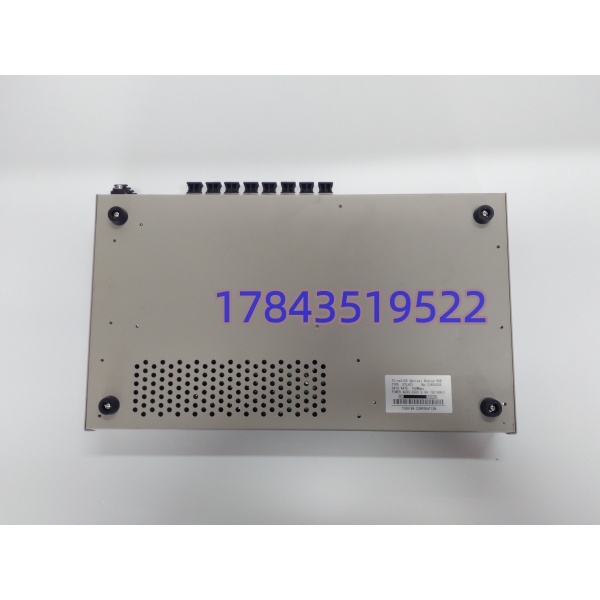

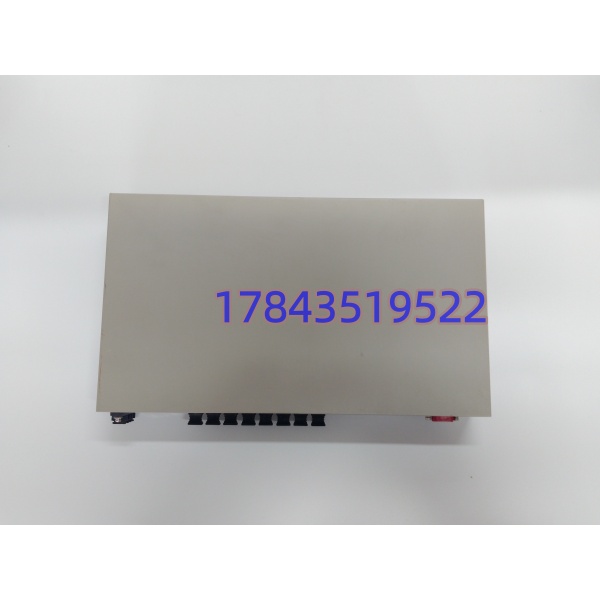

· 型号：UTLH21
· 品牌：TOSHIBA（东芝）
· 系列：TOSMAPS / TOSDIC DCS（UTL H21系列DI）
技术参数
- 模块定位：TOSMAPS过程控制系统的离散输入采集卡，非CPU、非Unifi NV控制器（网传“UTLH21是Unifi NV主控”属备件商混淆，Unifi NV控制器另有独立型号体系，请以原厂手册为准）
- 通道数：32点，分4组隔离，每组8点共用1个COM公共端（组间不共地）
- 输入类型：干接点（无源） / 湿接点（24VDC源型，兼容12-48VDC范围见固件）
- 额定电压：24VDC；逻辑阈 ON≥15V / OFF≤5V（典型滞回）
- 输入电流：典型 4mA @ 24VDC（约5.6kΩ等效输入阻抗）
- 响应时间：≤5ms（含板载数字滤波，滤波窗口可在系统组态调宽至20ms抗抖）
- 隔离耐压：通道组-背板 ≥500VAC（1分钟，光电隔离）；组内8点共COM不隔离
- 背板供电：由UTBxx机架电源模块分发5V/24V逻辑电，无外部独立电源端子
- 诊断功能：每组开路/短路反馈至TOSMAPS诊断区、面板LED（PWR/ACT/GRP1-4状态）、支持通道级断线报警
- 安装形态：插入式，后部连接器咬UTB系列I/O底板，面板螺丝锁紧，单槽宽
- 工作环境：0-60°C（运行），-20-70°C存储，10-90%RH非冷凝，IP20机柜内
- 物理规格：约 30×130×200mm（宽×高×深），重约0.25kg
- 状态：原厂EOL，流通件为New Surplus/测试拆机，备件库按机架N+1留
产品介绍
数据驱动来看，TOSMAPS老系统停机原因里“DI卡一组COM烧穿连带组内地电位漂移”能排进前几——UTLH21的4组×8点架构就是为把现场不同接地域的信号切开的，比如一组接汽轮机侧（电气地），一组接化水侧（独立地），组间500V隔离把共模掐断。现场实测发现，最容易被热工忽略的是COM端子的拧紧力矩：某电厂#3机大修后偶发阀位闪烁，查了一轮发现是UTLH21第3组COM螺丝只扭到0.4N·m（规范0.8），长期微震接触电阻从50mΩ爬到3Ω，24V回路压降让远端接点跌到14V踩OFF阈。严格来说，它只在TOSMAPS系统库里Device Type=“UTLH21 Rev.A/B”匹配时完整开放断线诊断，早期Rev.A可能只报组级不报通道级，买库存件务必让供应商读出EEPROM里的Module ID。
次段说自家用的实话：这卡不是热插拔设计（TOSMAPS部分机架支持带电拔但官方建议停机），某个自备水厂项目里电气班看CPU在Run就热抽UTLH21，结果背板5V瞬时短路把同槽位邻卡UTLH22（DO）的驱动芯片带挂，多停了40分钟。换卡前正确动作是：①系统里将该卡置Maintenance ②断机架对应段电源 ③拔旧插新 ④上电等诊断扫完再解Maintenance。商业层面东芝DCS备件日本原厂早停单，国内库存件价格随成色从几百到两千都有，关键机组（主机ETS/MEH输入）建议留同Rev新库存，辅机可以赌测试拆机但必须带72小时通电老化记录。别信“万能替Unifi NV”的卖家话术——那是两条产品线的东西。
替换与升级建议
- ✅ 直接替换： 同硬件Rev（A/B），TOSMAPS UTBxx底板物理电气一致，系统组态里Device Type匹配可原位冷换，工作量仅插拔+COM接线复刻，无隐性成本（需重校阈值组态若原系统改过滤波）。
- ⚠️ 软件兼容（需改配置）： Rev.A → Rev.B（或反向），硬件引脚兼容但EEPROM里诊断粒度不同（A只组级断线，B通道级），下装后系统可能报“Module Revision Mismatch”但能Run；若原逻辑用了通道级诊断点（如%DI_xx_FAULT）会暂时无效，需在TOSMAPS Engineering Station重编译下载，改动约0.5人日+停机窗口。
- ❌ 硬件不兼容：UTLH22（同系列DO卡，输出晶体管架构完全不同，硬插背板认类型错）、Unifi NV控制器模块（物理背板UTB不认其私有总线）、普通1769-IQ16等PLC DI卡——TOSMAPS背板是东芝私有时序，外卡插进去不分配地址。
若无库存，短期可借同系统邻机架N+1备件挪位（前提该机架DI点可临时并接），长期必须淘同Rev库存或评估TOSMAPS→新一代系统迁移，严禁拿通用DI卡飞线冒充。
