描述
产品详情

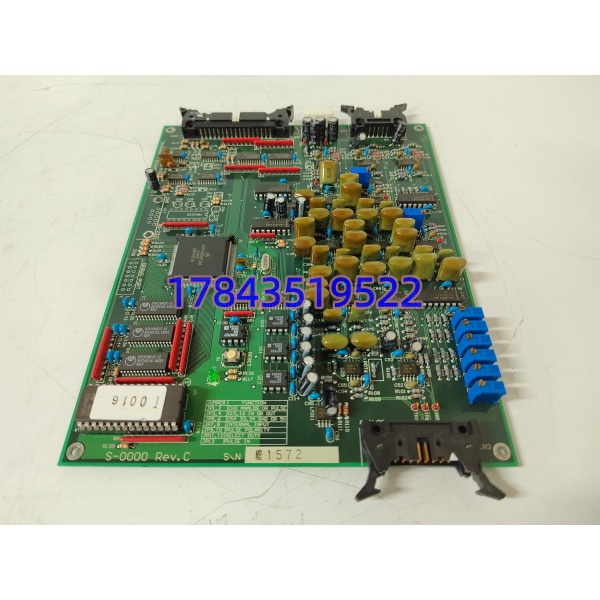

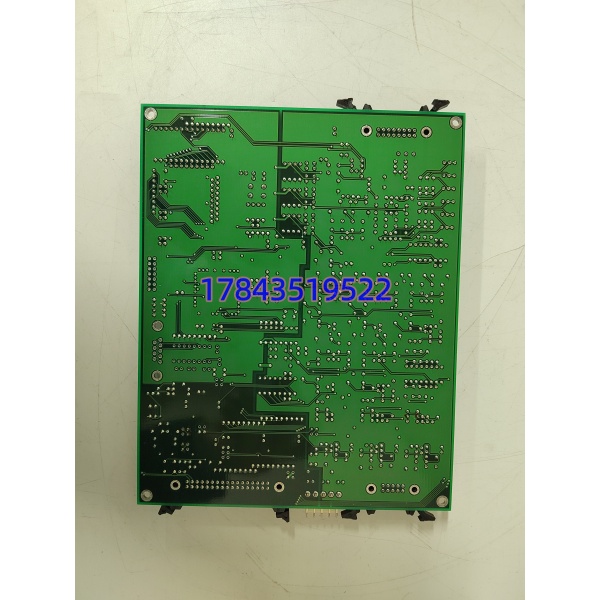

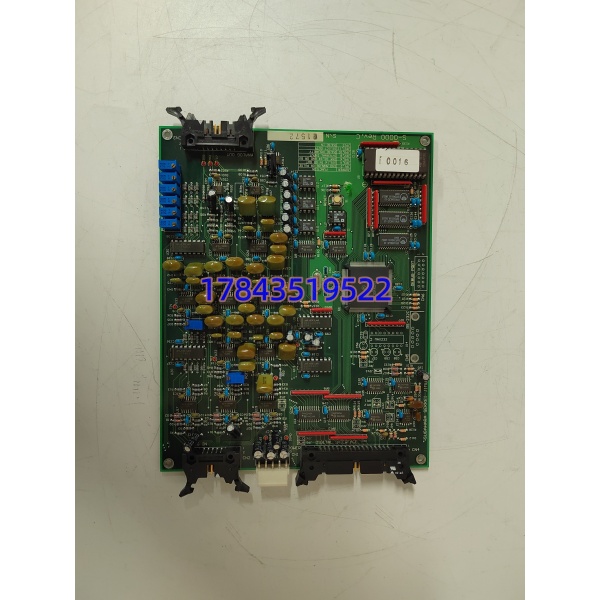

· 型号：S-0000 REV.C
· 品牌：SUGAHARA（菅原电气 / Sugahara Denki，日本）
· 系列：S-0000系列，专用工业控制电路板（OEM定制，常见于钢化炉/测量仪器内嵌）
规格参数
- 产品形态：印刷电路板组件（PCA/PCB），绿色阻焊+白色丝印 S-0000 REV.C，多处跳线/JP、DIP开关设功能，非通用DIN导轨模块
- 供电电压：典型24 VDC（工控柜直流母线），部分版本兼容10–30 VDC宽压，需核对/以原厂手册为准；备件市场见AC/DC砖输入100–240 V转12 V/5 A（外置电源不是板载）
- 信号I/O：混合模拟/数字，模拟量4–20 mA或0–10 V（精度±0.1%需核对），数字DI/DO继电器或OC，响应约10 ms
- 处理器/逻辑：板载32位RISC或CPLD/FPGA做定点控制，无通用PLC操作系统，固件烧在板上Flash/EEPROM里
- 通信接口：RS-232（调试/面板），RS-485（Modbus RTU或私有协议），有的带10/100以太网需核对；串口波特率115200典型
- I/O容量（参考）：16 DI + 8 AI / 8 DO + 4 AO 为备件商标称，实际以PCB丝印焊盘定义为准，非标
- 指示灯：电源LED（PWR），RUN/COMM绿闪（程序跑/通信活），FAULT红（信号超程/通信断）
- 安装方式：机架内PCB导轨夹/螺柱固定（M3×2–4点），排针/盒式端子排（3.5 mm或5.08 mm间距）
- 尺寸/重量：约100×50×30 mm至125×100×35 mm（REV.C修订版可能加元件），重0.2–0.5 kg
- 环境：工作0至+60°C（控制柜内，非宽温），存储-20至+70°C，湿度5–95%非冷凝，IP20（装金属盒内）
- 认证：CE/RoHS/UL依设备整机，单PCB无独立认证，需核对/以原厂手册为准
产品介绍
SUGAHARA S-0000 REV.C是菅原电气做的OEM定制工业控制电路板，不是ABB/Siemens那种通用PLC/DCS卡件，而是焊在专用设备里的信号处理+控制主板——典型用在日本智能平钢化炉、电子测量仪器、焦散控制系统里，负责采热电偶/编码器，跑固化在Flash里的用户逻辑，驱动SSR加热、风机启停、气缸电磁阀。对现场工程师来说，这就是“设备原厂黑盒PCB”：换它不碰通用PLC程序，但设备整机停了找不到第二家原厂件时，这块板就是唯一复活路径。REV.C是硬件修订第三版，可能改了RS-485终端电阻或电源滤波，换板时要同REV匹配，别拿REV.B乱插。
和通用PLC模块比，这板没公开IO映射表，端子定义全印在设备门内侧贴纸或原厂图纸上，备件商只测上电PWR亮、RUN闪、FAULT不亮，不能保证插别家设备能用。有一点要注意：它是非标OEM，SUGAHARA原厂只供整机厂不零售，市面全是拆机/翻新测试OK，买前问清是哪台设备拆下来的（钢化炉 vs 测量仪引脚不一样）。
应用场景与行业案例
我在现场遇到过：玻璃厂平钢化炉凌晨3点加热区报“Temp Board Comm Error”，开电控柜找到SUGAHARA S-0000 REV.C的FAULT红亮，PWR绿但RUN不闪——板载Flash挂了，炉内600℃玻璃要软塌，整炉废掉单价几万，操作工手抖打急停拍我电话。
- 平板玻璃钢化炉（智能平钢化炉制造系统）：S-0000 REV.C做加热区温度采集+SSR驱动，8路K型热电偶进AI，DO控上下风栅风机，钢化曲线固化在板Flash，炉区温控±1℃非它不可，通用PLC换要重做整机 wiring。
- 电子测量仪器/实验室台架：菅原电气原厂示波器或信号发生器内嵌S-0000做模拟前端+数字逻辑，串口接PC做SCADA，GPIB/RS-232私有协议，板烧了仪器全灰，换原厂PCB恢复校准数据。
- 焦散控制系统/消防供水专用柜：OEM控制板管压力传感器4–20 mA进AI，PID在板上跑，DO驱消防泵接触器，钢化炉停产时拿这板做临时供水控制（同OEM柜拆机件兼容）。
背景是华东某玻璃深加工厂周末夜班，平钢化炉跑8 mm浮法，加热段第3区S-0000 REV.C上FAULT红亮，Temp Comm Error刷屏，加热SSR全部掉电但炉内还有半炉热玻璃。值班班长打停机票拍急停，开电控柜（IP20里积灰），看到S-0000 REV.C PWR绿RUN灭FAULT红——Flash里固件崩了。翻备件柜有块同型号钢化炉拆机测试OK的REV.C（原厂标贴匹配），断电拔旧板（4颗M3螺柱+20针排针），插新板锁紧，上电RUN绿闪FAULT灭，工程师站重加载钢化曲线，从断点续跑，半炉玻璃没废。说实话，非标OEM板在专用设备里就是“黑盒救命件”，库房冻一块同REV拆机测试OK，比等日本原厂三个月发货值十倍。
常见问题解答 (FAQ)
- 是否支持热插拔？
不支持。这是裸PCB/盒装电路板，24 VDC供电或AC/DC砖供，带电拔排针会拉弧烧电源芯片或炸Flash，还会丢设备上固化校准数据。正确：设备打急停→断总电源→确认24 V掉电→拔M3螺柱/排针→换板→上电等RUN闪再投料。别在运行中热插拔，玻璃炉/仪器报废赔不起。
- 停产了吗，替代方案是什么？
SUGAHARA S-0000是OEM定制，原厂只供整机厂不单独卖，新钢化炉/仪器用新REV或换其他控制器架构，老设备只能走拆机/翻新测试OK件。替代思路：如果是钢化炉温控，可尝试通用温控模块+继电器板重接线，但要改设备图纸和校准曲线，代价高；纯替换同设备拆机REV.C最稳。需核对/以原厂手册为准，买前确认是哪台设备拆的（钢化炉/测量仪/消防柜引脚不同）。
- 兼容性与程序丢失风险？
板载Flash/EEPROM烧了设备原厂固件（钢化曲线、校准系数、串口协议），换同REV.C拆机板通常带原机固件，插上RUN闪就能用；但如果旧板Flash挂了新板是空白PCB（备件商只测上电），FAULT红亮不跑程序。兼容条件：必须同设备同REV（REV.B插REV.C可能端子定义改过烧通道），别拿钢化炉拆的插测量仪。程序在板上，换板不碰外部PLC/DCS，但板本身固件丢了设备就瘫。
- 成色与防伪怎么鉴别？
SUGAHARA原厂PCB绿油均匀，白色丝印 S-0000 REV.C 清晰激光刻，跳线/JP设出厂默认（拍照记位置），排针镀金光亮无插拔磨痕发暗。二手/拆机件重点看：电解电容顶部鼓包（高温钢化炉常见），SSR驱动光耦脚补焊发黑，排针弯针（硬拔过），FAULT灯常亮上电=Flash坏或电源芯片炸。上电测：24 V供PWR绿，RUN绿闪（固件活着），FAULT不亮；短路AI/DI看FAULT红亮属正常保护，串口115200连PC看私协议回帧。
