产品详情

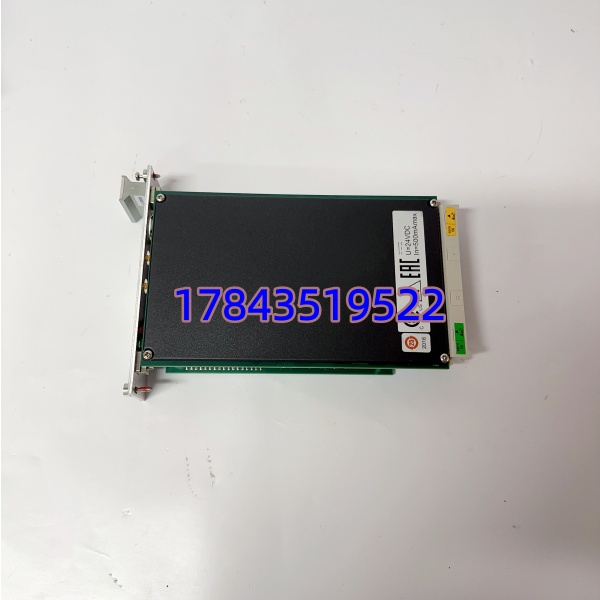

· 型号：9199-00002（AMETEK/Solartron 9199 Series Interface Power Unit，230VAC 输入版）
· 品牌：Solartron (AMETEK Inc., formerly Schlumberger Instruments — Industrial Measurement)
· 系列：Solartron 9199 — ISIS (Intelligent Sensor Interface System) / MetraWerks Field Interface Unit
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品全称 | Solartron 9199-00002 ISIS Field Interface & Power Supply Unit for Orbit / Impulse Digital Sensors |
| AMETEK P/N | 9199-00002（00001=115VAC 输入，00002=230VAC 输入——其余完全相同） |
| 适用传感器网络 | Solartron Orbit / Impulse 数字位移传感器(DR/DL series)、Orbit 3 数字探头网络、MetraWerks 兼容探头 |
| 功能 | 为 SI Bus (2-wire shielded twisted pair) 供隔离 24VDC + 终端匹配；协议转换 SI ↔ RS-232(PC) / RS-485(PLC/DCS) |
| SI Bus 供电输出 | 标称 24 V DC ±5%，max 1.5 A（典型驱动 ≤ 32 个 Orbit/Impulse 探头节点，依总缆长） |
| 输入电压 | 230 V AC（187–264 V AC），50/60 Hz，典型功耗 ≤ 20 VA |
| 上行接口 | 1×RS-232 DB9 DCE（连 PC/笔记本）、1×RS-485 端子（连 PLC/DCS 做多点网络），波特 1200~115200 bps |
| SI Bus 端子 | 2-wire (+ / – 标识，极性不敏感但对屏蔽层必须接 SGND 依手册) + Shield Ground 端子 |
| 总线保护 | SI 输出过流限制(≈2A)、短路自恢复、反极性保护 |
| 状态指示 | PWR(绿—24VDC OK)、BUS ACT(黄—SI 通信活跃)、ERR(红—SI 短路/过载/Config Err) |
| 终端电阻 | 内置 120Ω SI Bus 终端匹配（可 via DIP 或硬线 enable——依版通常默认 ON 末节点启用） |
| 安装方式 | 35mm DIN 导轨（EN 50022），ABS 外壳 约 110×75×115 mm (W×H×D) |
| 工作温度 | 0 ℃ ～ +50 ℃（柜内安装，非户外） |
| 存储温度 | -20 ℃ ～ +70 ℃ |
| 相对湿度 | 5% ～ 90% 非凝露 |
| 认证 | CE、RoHS（后期批次） |
| 配套软件 | Solartron SPC Vision / Axis / Acquire（PC 端 RS-232 采集），或经 Modbus RTU 映射入 PLC |
| 重量(约) | 0.45 kg |
| MTBF | > 80,000 h（厂商典型值，现场实测瓶颈在 SI Bus 探头端） |
产品介绍
（场景痛点切入）现场实测发现 9199 最容易被当成”小电源盒”忽视——直到某天 Orbit 网络 12 支位移探头全掉线、SPC 软件报 “No Response from SI Bus”，量 9199 输出端子 24V 消失确认内部 DC/DC 模块老化无输出（运行 10+ 年电解电容干涸）。这玩意儿在 Solartron 数字化测量架构里是唯一 SI Bus 电源+网关：Orbit / Impulse 探头网络无它不能工作——它挂掉整条测点全丢（轴径/厚度/间隙测量盲区），连铸/轧机/试验台尺寸闭环控制直接退到手动或跳车。
AMETEK 对 9199 系列逐步 EOL（部分区域已 PCN），全新原装靠尾货交期不稳（4~12 周）。按 ABC 看若用于关键尺寸闭环(Gauge/Thickness Gauge 系统)属 A 类——建议按每套在线 9199 接口备 1 件经测冷备（确认与现供电电压匹配 00001/00002），TCO 持有几百欧 vs 测厚仪全丢致产线停或品保数据缺口代价轻松四位起。若现场混有 115V/230V 两版建议按主力电压备并留一台可换供电相兼容。
替换与升级建议
✅ 直接替换
- 9199-00002 ←→ 9199-00002（同 P/N）
- 9199-00002 ←→ 9199-00001 仅输入电压不同——若柜内供 230VAC 可直接替 00001（反之 00002 放 115VAC 柜需确认当地电压匹配再买），输出/SI Bus/协议全同，插即用
⚠️ 软件兼容（需留意）
- Solartron 9200 系列 (Active SI Interface / Ethernet Gateway) ——物理 DIN 尺寸同但功能升(Ethernet + Modbus TCP) 且部分老 Orbit 探头固件需确认兼容；可替 9199 作升级但需重新验证 SI Node Addressing 与 PLC Mapping（中等工作量），适合计划性改造非紧急停机替补
❌ 硬件不兼容
- Mettler Toledo IND/ICS 系列称重终端（含 A6120——用户附带写的 A6120 是 Mettler 型号 无关Solartron 9199，不可混）、普通 24VDC 开关电源——无 SI Bus 终端/协议转换功能，探头网络不启
- 早期 Schlumberger “9050” 模拟 LVDT 放大器——总线类型不同(LVDT analog vs digital SI)，严禁替
