产品详情

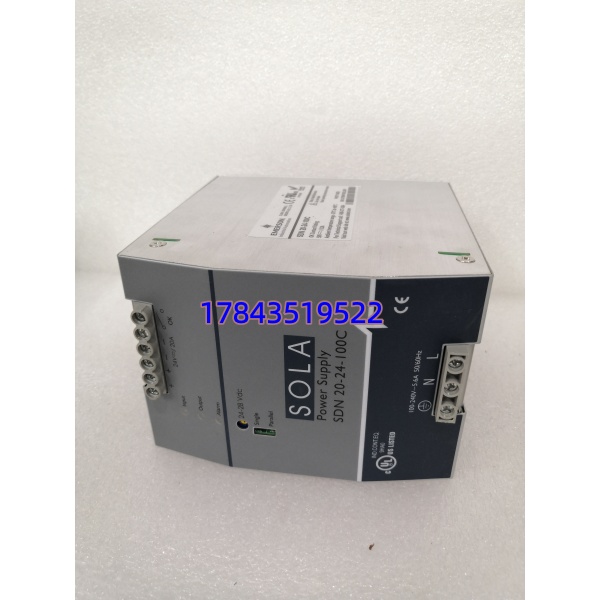

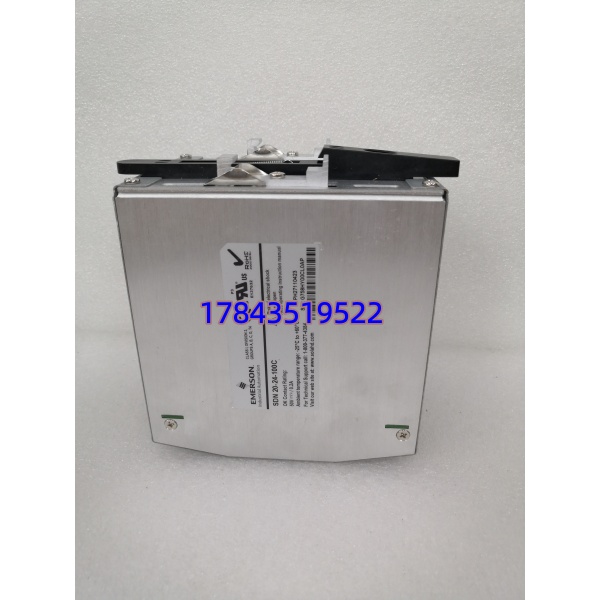

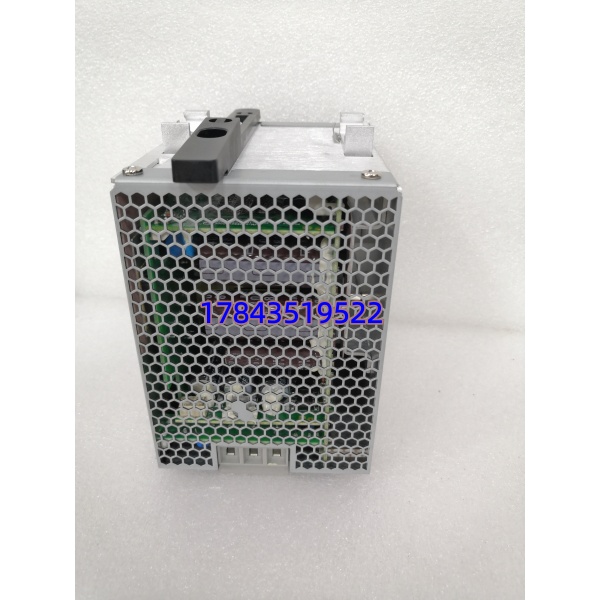

· 型号：SDN20-24-100C
· 品牌：SolaHD（艾默生 Emerson Automation Solutions，原 Hevi-Duty）
· 系列：SDN-C Compact Series DIN Rail Power Supply
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | SDN20-24-100C（SDN-C系列），Emerson Catalog P/N: SDN2024100C |
| 额定输出功率 | 480W（连续） |
| 输出电压 | 24V DC（正面多圈电位器可调 23.5–28.5V DC） |
| 额定输出电流 | 20A @ 24V DC（40℃环境不降额至+60℃） |
| 输入电压范围 | 85–264V AC 单相（47–63Hz）/ 90–275V DC（直流输入支持） |
| 功率因数校正 | 有源PFC，PF ≥0.92 @ 230V AC 满载 |
| 过载能力 | PowerBoost™：150%额定电流（30A）持续4s；120%连续@≤50℃ |
| 电压精度/调整率 | 出厂设定24.5V±1%，线/载调整率≤±0.5%，纹波≤100mV p-p |
| 保持时间 | ≥20ms @满载/230V AC输入（95% Vo保持） |
| 保护功能 | 输入内置熔断、输出短路/过流/过压(OVP＞30.5V＜33V自恢复)/过温保护 |
| 诊断指示 | 前面板3颗LED：Input OK(绿)、Output OK(绿)、Alarm(黄)、DC OK继电器触点(N.O. 200mA/50V DC) |
| 隔离/安规 | 输入-输出 3kV AC 1min，输入-地 1.5kV AC，输出-地 500V DC；符合IEC/EN 60950-1、UL 508、UL 60950-1 |
| 危险场所认证 | cULus Listed、CE、ABS、DNV-GL、ATEX/IECEx Ex ec nC IIC T4 Gc（Class I Zone 2 Groups A-D） |
| 安装/接线 | 35mm DIN导轨(TS35/7.5或TS35/15)，螺钉端子16–10 AWG(1.5–6mm²)，扭矩5–7 lbf·in(0.6–0.8N·m) |
| 工作环境 | -30～+60℃满功率(+60～+70℃线性降额)，存贮-40～+85℃，5–95%RH非凝露，IP20前端 |
| 物理尺寸/重量 | 126.5×86.9×123.2mm(L×W×H)，约1.1–1.37kg |
| 并联运行 | 支持（拨码开关选择主/从或均流模式，建议串联二极管防回流） |
产品介绍
（从E维护者视角切入）跑过几套老DCS柜你就知道——电源看着不起眼，却是整面柜子的”心跳”。SDN20-24-100C是SolaHD SDN-C系列里给中型控制柜（PLC/DCS I/O机架+现场仪表回路约300–400点）配的那档480W主力机，自然风冷无风扇（这点很重要，化工厂粉尘多风扇反而吸灰堵死），前面板DC OK继电器能直接送DI点做电源故障报警。严格来说它在-30℃就能启机但满功率只保到+60℃，高于60℃要按2.5%/℃降额——南方无空调MCC室夏天得留意这点，必要时放大一档或加强柜内风道。
这型号目前仍Active（在产），不属于EOL件，但早几批老款SDN系列（非-C后缀）已停产，采购时注意别混淆。按ABC分类它属B～A类（视是否为SIS/ESD柜独占供电），一般建议控制柜群按10–15%比例留周转备件或同项目≥5面同类柜留1台冷备——电源MTBF虽高（SolaHD标称＞300,000h），现场碰过雷雨感应窜入打坏输入整流桥或输出电容鼓包的，没备件就只能临时并一台凑合，合规性巡检员看到会挑刺。（具体端子排列及降额曲线请以SolaHD SDN-C Series Datasheet / Emerson Publication原厂手册为准）
应用场景与库存策略
控制柜24V电源若凌晨失效——DCS/I/O卡件掉电、现场二线制变送器全丢信号、SIS Logic Solver失电触发ESD动作或导致SIS不可用——损失不在电源本身而在下游连带停机。现场实测发现最脆弱点是输入侧遭电网浪涌打坏整流桥（尤其未配防雷或处郊区变电站末端），其次是长期高温运行电解电容老化致输出纹波变大触发敏感电子设备复位。
- 流程工业—DCS/DeltaV/Ovation控制柜主供电、SIS SLS Solver及安全I/O供电（需稳定24V DC及DC OK诊断触点）→ SolaHD SDN-C系列原厂匹配柜内布局与端子定义 → 建议：同类柜≥5面留1台同型号冷备（最低全厂保1台），SIS专用供电柜建议1:1冷备；新购关注后缀C(通用)与P(增强认证)电气兼容可互换。
- 离散制造—包装线/输送系统PLC柜、伺服驱动辅助供电 → 可用同规格第三方（如菲尼克斯、明纬DRP-480）替代但需核对端子排列与安装尺寸 → 可不专备原厂件，故障时同级参数品应急替补。
- 防爆区—Class I Zone 2 危险场所控制盘 → 必须选用带ATEX/IECEx标记的SDN20-24-100C（本体印有Ex ec nC IIC T4 Gc）→ 防爆区应用备件须核对铭牌认证标识与原柜一致。
- 采购提示 → 下单注明”SDN20-24-100C（SDN-C系列）”，旧版SDN20-24-100（无-C后缀，停产）尺寸略有差异且缺DC OK继电器——别图便宜买清仓老版装新柜，将来替换时要改导轨空间。
真实案例： 前年协助某化工厂年度继电保护试验，停送电操作中一面Ovation主控柜SDN20-24-100C（老非-C版）输入侧遭操作过电压打坏整流桥——柜内所有I/O及2块5X00119G01 RTD卡同时掉电，CRT全灰。库房只有一台新版（尺寸一样多了DC OK LED/继电器），直接热插拔替换（先断AC侧），5分钟恢复。回来按”每类型控制柜≥1台冷备（优先新-C版向下兼容老柜）”申报，今年春检把剩余3台超10年老电源轮替下线做耐压测试，MTTR从半天压到插拔时间。
