产品详情

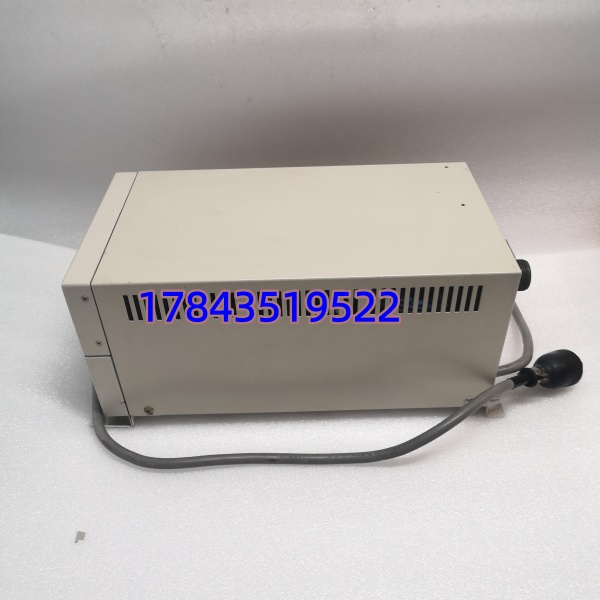

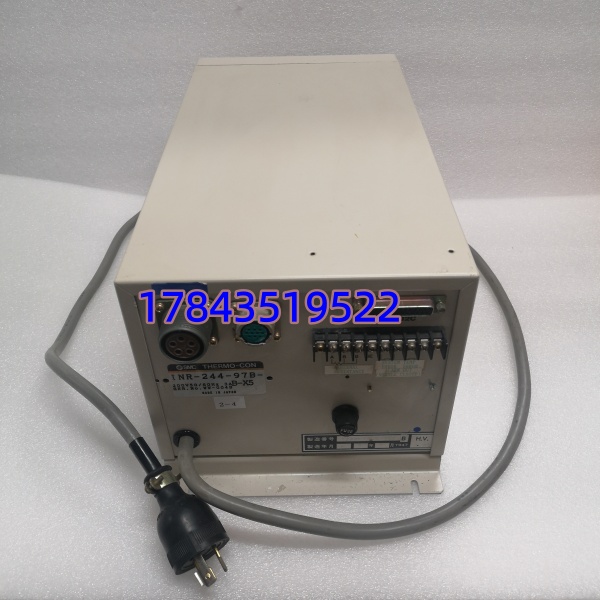

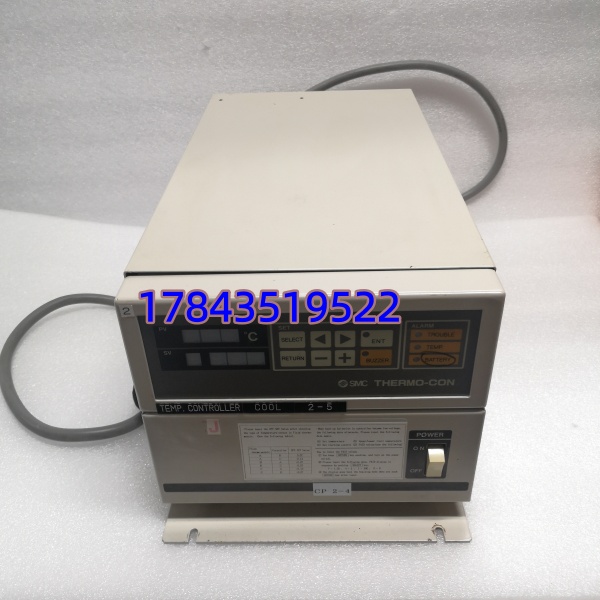

· 型号：INR-244-97B-B-X5
· 品牌：SMC Corporation（日本）
· 系列：INR-244 系列 Thermo Con — Peltier（帕尔帖）效应制冷/加热循环液温度控制器（Air Cooled），带 -X5 通信选项
规格参数
- 产品型号：INR-244-97B-B-X5（INR-244 基体 + 97B 空冷散热套件 + B 内置循环泵规格 + -X5 RS-232C/RS-485 通信单元）
- 制造商：SMC Corporation（日本），Thermo Con 事业部
- 产品类别：Peltier（热电）效应型循环液温度控制器（Chiller-less，无压缩机）
- 制冷/加热方式：帕尔帖元件双向控温（吸热制冷 + 反向通电加热），无制冷剂、无压缩机
- 冷却方式：空气冷却（97B 选项 = 空冷型，顶部/侧面风扇强制风冷散热片）
- 设定温度范围：5℃～60℃（典型；部分文献标 0～60℃，受环境湿度和防结露限制实际下限常 ≥5℃）
- 温度控制精度 / 稳定性：±0.1℃（典型负载下，PID 自整定开启）
- 循环介质：去离子水 或 乙二醇水溶液（浓度 ≤50%），接触材质 SUS304 不锈钢 + 工程塑料（无铜铝）
- 循环泵：内置磁力驱动循环泵（B 选项规格），扬程及流量依具体子型号，典型 3～8 L/min @ 开阀
- 通信接口（-X5 选项）：RS-232C（D-Sub 9pin）及 RS-485（半双工），支持 SMC 协议帧读取 PV/SV/报警状态
- 电源规格：AC 100-240V 单相 50/60Hz（依 INR-244 标准），功耗随制冷负荷变化，典型运行 100～250W
- 报警/保护功能：传感器断线检测、过温/低温报警、泵异常报警、Peltier 过流保护、防结露功能（需接门开关或露点传感器选配）
- 安装方式：台面放置或机柜侧装支架（依具体安装附件），进出液接口 G1/4 或配管接头（φ6/φ8 快插依出厂配置）
- 认证：CE、UL/cUL NRTL、RoHS 合规
- 生命周期提示：INR-244 系列属成熟产品，部分后缀组合已处于 EOL/LTB 过渡，采购前需向 SMC 当地确认该完整后缀仍可订制或仅 NOS 流通
产品介绍
在某 LCD 光学检测台的改造项目里撞见过——原来用大型压缩机制冷 Chiller 给棱镜座控温，微震导致干涉仪读数飘，换成 -97B-B-X5 这种 Peltier 型循环温控后，无振动 + ±0.1℃ 稳定性直接把重复性误差压下来半个量级。（严格来说，-X5 通信选项只提供 SMC 私有 ASCII 帧协议而非 Modbus RTU 标准寄存器表，如果要挂入 PLC 做远程 SV 改写和 PV 监视，得提前问 SMC 要通信手册确认你那边的串口模块能解析，或者干脆用模拟量 I/O 做 SV/PV 传递，别在现场才发现 PLC 读不到报警位。）
系列本质上是一台”无压缩机的小流量液冷机”，靠 Peltier 元件在冷热两端温差实现制冷，反向通电变加热，省掉制冷剂、大幅降噪减振。对半导体检测、激光光源、精密计量平台这种忌讳微震又要求 ±0.1~0.2℃ 稳定性的场景，它是比传统压缩式 Chiller 更合适的解法。备件层面要留心——Peltier 元件有疲劳老化特性，长期满负荷运行 5～7 年后制冷效率会缓慢衰减，且该系列部分后缀已近 EOL，能 LTB 就囤，别等测不稳温再找。
应用场景与库存策略
光学检测台、AOI 机器视觉平台、激光二极管/LED 老化测试台普遍用它做棱镜/镜头座循环冷却——一旦 失效，被测件温度漂移直接造成检测超差或停线。Peltier 芯体不像机械压缩机有备件可换，模块坏了基本整台换，交期若遇定制后缀可能 8～12 周。
- 半导体/平板显示 AOI 检测线（ 冷却光学棱镜座 ±0.1℃）→ 关键温控源 → 建议 A 类备 1 件冷备（Buffer Stock），存放于无尘干燥区，每 2 年上电自检测试循环泵及 Peltier 升降温能力
- 激光加工/打标机内循环冷却（低发热量 LD 光源，配 替代大型 Chiller）→ 单点失效影响整机 → 建议按装机量 N 做 LTB：N≤2 购 2 件，N≥3 购 N+1；新机如仍指定此件一次性覆盖质保期+5 年用量
- 计量/校准实验室恒温平台（精密长度计量用循环液控温）→ 非冗余 → 可签 VMI 代管 1 件或由签约维保商承诺 48h 应急调货
- 注意：同系列不同后缀（散热方式/泵规格/通信口）互不通用，冷备件后缀必须与现装机 100% 一致（INR-244-97B-B-X5），换 -X2 或无通信版插上去通信协议和功能按键菜单都不同
真实案例：华南某摄像头模组 AOI 厂商 2022 年一台 -97B-B-X5 因冷却水微漏致 Peltier 侧凝露短路，当时仓库零备件。等日本定制后缀货 11 周——那两条线停了 9 周（部分工序可绕，但精密检测段卡死），估算机会损失超 ¥60 万。事后他们按 ABC 把温控单元升 A 类，LTB 囤 2 件 NOS（对应 1 台满配），并建立每季点检台账记录循环泵电流趋势。教训一句话：Peltier 温控器坏了没法修，后缀对得上才能直接替换，型号差一位都不行。
