描述
产品详情

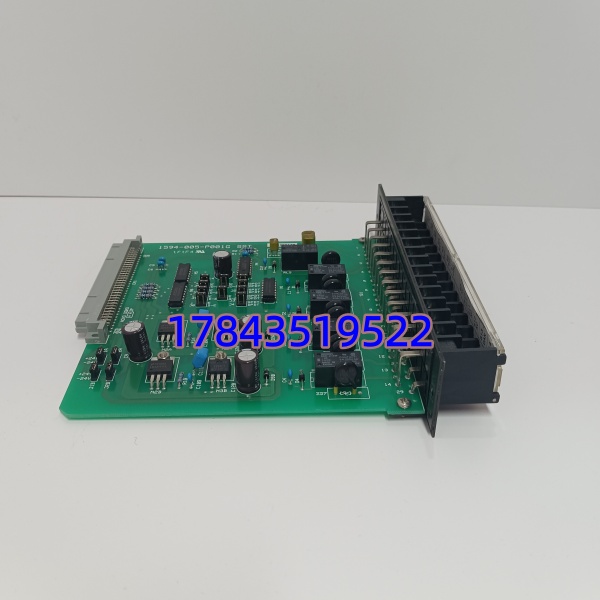

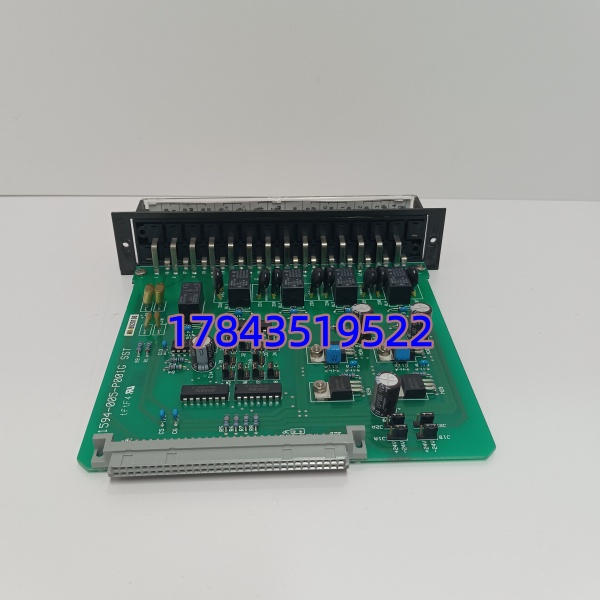

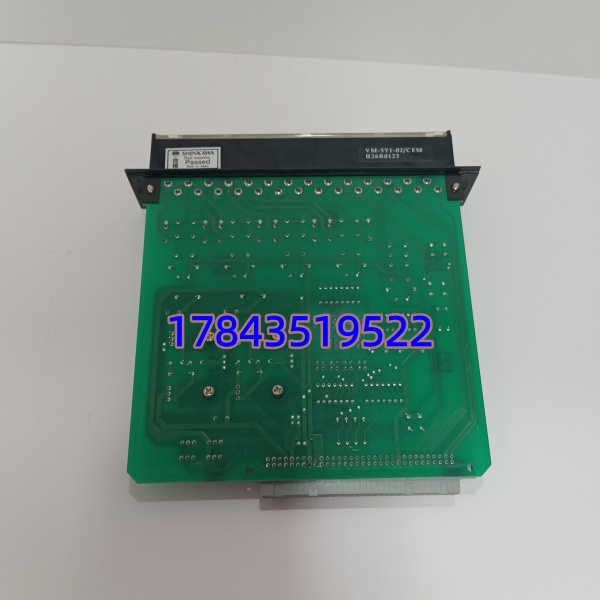

· 型号：VM-5Y1-02GEM（1594-005-P001G）
· 品牌：SHINKAWA（Shinkawa Electric Co., Ltd. — 新川電機）
· 系列：VM-5 Series TSI — Bearing Vibration & Position Monitor (Type Y1)
技术参数
| 参数项 | 规格说明 |
|---|---|
| 完整标识 | SHINKAWA VM-5Y1-02GEM，Order No. 1594-005-P001G（02=2通道、GEM=GEM/EDI通信接口选配） |
| 产品类别 | VM-5 Series Y1 Type — 轴振动/轴位移监视模块（支持电涡流探头动态+静态间隙监测） |
| 适用系统 | 汽轮机/压缩机/风机 TSI（Turbine Supervisory Instrumentation）系统，配合 Shinkawa 电涡流传感器或 Bently Nevada 3300 系列前置器（需确认兼容性跳线） |
| 安装形式 | 标准 19″ 机架插入单元（VM-5 机架槽位）或独立壁挂/面板外壳（依选配），通过机架背板总线或独立端子供电通信 |
| 传感器输入 | 2 ch，接受电涡流前置器输出：DC -4~-20V（Gap/Position）+ AC 振动分量（典型 0~20Vpp），输入阻抗 >100kΩ |
| 前置器供电 | 内置 -24V DC（标称 -23.5V ~ -26V）供 Shinkawa 前置器或兼容 BN 3300 前置器（跳线选择） |
| 测量参数 | 峰峰值振动(Vpp pp)、静态间隙(Gap Voltage)、可提取 1X/2X 分量（需 GEM 上位或面板查看），滤波器 0.5Hz~5kHz(-3dB) |
| 报警设定 | 报警(Alert) + 危险(Danger) 各 2 级（独立上/下限可设），延时 0~10s 可调；对应 DPDT 继电器输出 250V AC 5A |
| 继电器输出 | 典型 2 或 4 路 DPDT（Alert/Danger per ch），可组态为 Latch / Auto Reset |
| 通信接口 | GEM（Shinkawa 专有串行/并行 TSI 总线）或 EDI（部分版 Ethernet Data Interface 选件），用于接入 VM-5000 或第三方 TSI 采集系统 |
| 前面板 HMI | 背光 LCD（显示 Gap/Vib/Status）、示波模式、SET/▲▼/MODE 键用于现场标定与旁路 |
| 标定功能 | 内置 Gap 零位/灵敏度数字标定（取代电位器调校），存储于 EEPROM；支持线性ization table 输入 |
| 供电电源 | VM-5 机架背板供 DC ±15V/5V（典型）或独立 AC 100~240V（依机箱选配）——买前确认原机架供是背板取电还是需要独立 AC/DC 电源模块 |
| 工作环境 | 0℃ ~ +50℃（运行），-20℃ ~ +70℃（存储），5%~95% RH 无凝露 |
| 认证 / 标准 | 符合 IEC 61010 / EN 61326（工业 EMC），部分批次 cULus |
| 尺寸 / 重量 | 机架插卡 ≈ 高 133mm × 宽 34mm × 深 210mm（单槽 VM-5 机架）；独立机箱依外壳 |
产品介绍
汽机 TSI 最怕间隙电压慢慢漂出设定窗导致半夜跳机——VM-5Y1-02GEM 把老 VM-5 的模拟电位器标定值改成数字 EEPROM 存储，还能通过 GEM 接口把实时 Gap、Vpp、1X 频谱送上位做趋势分析，比盲目去现场旋多圈电位器靠谱太多。它吃标准电涡流前置器（-24V 供电探头系统）输出，算完轴振峰峰值和静态位置后驱动报警/危险继电器直接去 ETS 跳闸回路，是 300MW 以上机组常用的轴振监视单元。
采购上三个死线：第一，“02GEM”后缀必须与原模块一致，纯 02 版（无 GEM 通信）物理可插但上位 TSI 系统会丢此通道数据——若贵司 TSI 网络依赖 GEM 通信采集必须订 GEM 版；第二，确认现有机架是 VM-5 系列机架（非 VM-3 或 VM-7），背板引脚定义不同不可互插；第三，换新必须记录原 Gap 零位/满度标定值和报警 Danger 设定值（面板可查看），新模块出厂 EEPROM 为空需手工重输或用 Shinkawa 维护软件写入（需 GEM 接口+笔记本），跳过这步=误报警或拒动。
替换与升级建议
✅ 直接替换
- VM-5Y1-02GEM（同后缀）→ VM-5Y1-02GEM 新机：原位替换。步骤：①记录面板显示的 Gap Zero / Sensitivity / Alert / Danger 值 ②拆旧 ③插新 ④进入 Setup 重输参数或 GEM 下载（若有备份文件）⑤做 Gap 模拟标定⑥旁路解除投运（约 30~60 min 含试验）。建议保留旧模块参数照片。
- VM-5Y1-02（无 GEM）→ VM-5Y1-02GEM：物理兼容可升级，多了通信功能，但若原 TSI 系统不用 GEM 采集无额外收益——换后仍需重输报警定值。
⚠️ 软件兼容（需重标定）
- VM-5Y1-02GEM ←→ 极早期 VM-5Y（无 EEPROM 数字存储，全电位器）：物理插 VM-5 机架但标定方式完全不同——新模块需数字重标，老系统无软件备份只需面板键盘输入原电位器刻度对应值即可，约 1 h 现场工作量。
- 跨系列 VM-7Y1（七段 LED 新界面）→ VM-5Y1-02GEM：机架不通用（VM-7 背板定义不同）不可互插，需整套 TSI 框架升级。
❌ 硬件不兼容
- Shinkawa 前置器（如 PU-05 / CU-05 系列）、Bently Nevada 3300/3500 系列近探头/前置器：这些是 VM-5Y1 的输入传感器前端，不是同类产品不可互代。
- VM-3 系列老模块、VM-5F 便携式测振仪：物理/背板不同不可互插。
若无全新库存（Shinkawa 部分型号交货 12~20 周），二手拆机件市场极少流通须要求上电自校+Gap模拟测试视频+序列号照片；关键汽机 TSI 建议全新原厂带 JCSS / Calibration Certificate，并以 Shinkawa VM-5 Series Instruction Manual(IM-VM5-Y1) 核对后缀及机架兼容性。
常见问题解答 (FAQ)
Q1：我机架里现在是 VM-5Y1-02（无 GEM 通信口），能直接换成 VM-5Y1-02GEM 吗？
物理插槽兼容可原位替换，多了 GEM 通信功能。若现 TSI 系统没配 GEM 采集卡不影响报警继电器动作，但 GEM 口闲置。报警值/ Gap 标定需重新用面板键盘输入（新板 EEPROM 空），建议拆前拍原设定值照片。
Q2：换新后要不要重新标定间隙电压？数值从哪读？
需要。先确认探头已安装在轴上标准位置→开机看旧模块或新模块（临时接旧先读）面板的 Gap Voltage 和 Sensitivity（mV/μm）→ 换上新模块进入 SETUP 输同样 Zero(Gap) 和 Span→ 用 Shinkawa 提供的模拟 Gap 块或现场盘车验证显示值。跳过标定易报警或拒动。
Q3：支持 Bently Nevada 3300 系列前置器输入吗？
支持，但需确认 VM-5Y1 背板跳线设为”-24V 前置器供电”且输入范围匹配（-4~-20V DC 静态 + AC pp）。部分早期 BN 3300 前置器输出 -7~-14V 范围需核对，不匹配可能需改量程或仍用 Shinkawa 原厂前置器。
