描述
产品详情

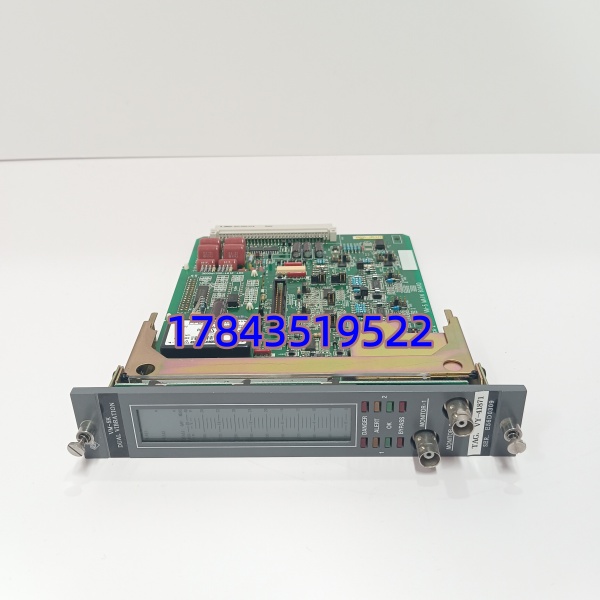

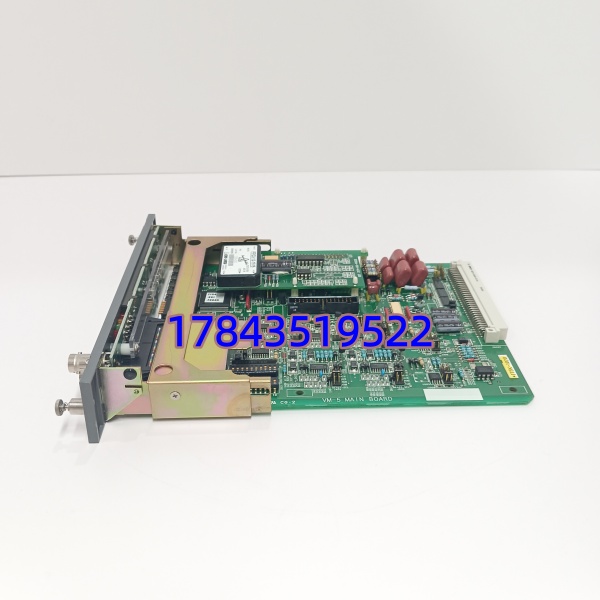

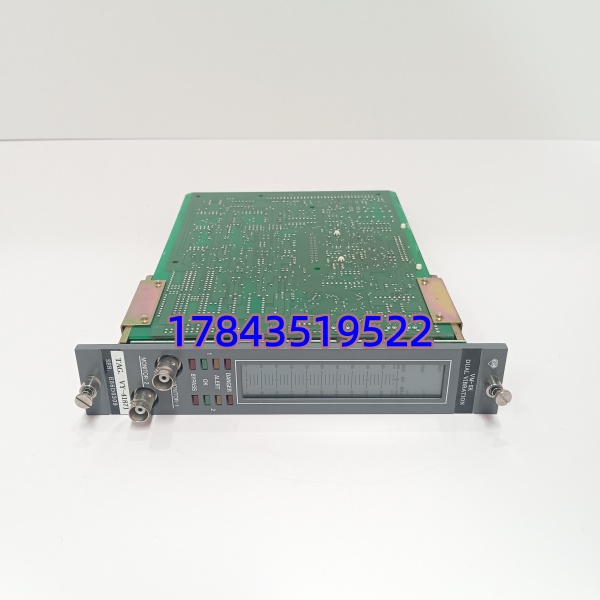

· 型号：VM-5K
· 品牌：Shinkawa (新川電機 Shinkawa Co., Ltd., Japan)
· 系列：VM-200 Series TSI Vibration Monitoring Module — 配 SST-2194-001-P001G 端子底板/接口组件
技术参数
| 参数项 | 规格值（VM-5K 典型，以 Shinkawa VM-200 手册为准） |
|---|---|
| 产品型号 | VM-5K（Vibration Measuring Module，Mark: VM-5 升级版/变种） |
| 配套组件 | SST-2194-001-P001G — 通常对应 VM-5K 专用端子底板(Terminal Block Base)或延伸接口缆，须配套订货/核对 |
| 适用系统 | Shinkawa VM-200 / CU-200 系列 TSI 机架；部分可并接 MMS6000 记录仪(模拟输出) |
| 传感器输入 | 电涡流探头(PR-08xx 系列 φ8mm 典型) 或 速度拾振器(PV-xx 系列)，依跳线/软件设定 |
| 测量量 | 轴相对振动(X-Y)、轴绝对振动(合成)、轴瓦/壳振(速度→位移) — 依组态 |
| 间隙电压范围 | 典型 -2～-18V DC（电涡流模式，对应 0～2mm 线性区），面板/软件可监看 |
| 报警功能 | 独立 Alert(预警) & Danger(危险) 设定点，面板 TRIP/RUN 指示灯 |
| 继电器输出 | 通过 VM-200 机架背板驱动报警继电器(或模块自带 OK/Alarm 固态输出，依机架配置) |
| 模拟输出 | 各通道缓冲输出 / 动态波形输出(BNC或端子)，DC值对应间隙，AC为振动波形 |
| 组态方式 | 前面板按键+LCD 或 经由 CU-200 通信口由 Shinkawa TSI Config Software(PC)设定 |
| 校准灵敏度 | 典型 200mV/mil(7.87V/mm) 或 按速度传感器灵敏度(mV/(mm/s)) 软件录入 |
| 频率范围 | 10Hz～1kHz(轴振典型)，可展至 0.5Hz～5kHz(依滤波设)，高通/低通可组态 |
| 供电方式 | 经 VM-200/CU-200 机架背板取电(通常 ±15V / +5V 由机架电源模块提供) |
| 安装方式 | VM-200 系列机架单槽，前锁紧柄固定 |
| 工作温度 | 0～+55℃（控制室柜内），-20～+70℃ 存储 |
| 认证 | 符合 IEC 61010 / API 670 推荐实践（振动监测部分） |
| MTBF（参考） | >130,000 h @ 40℃（Shinkawa 同类 TSI 模块典型值） |
产品介绍
TSI柜里轴振点间隙电压慢慢漂出窗口但探头本体OK？先查 VM-5K 前面板 Gap Voltage——若读值漂移>0.1V/月大概率是模块内基准源老化，不是探头问题。整套换(VM-5K + 对应 SST-2194-xxx 端子底板)并按原机械间隙重校零位是根治办法，比单换卡多花少许但消除隐性温漂误跳闸隐患。现场实测发现：保留老底板只换 VM-5K 多数兼容(同代次)，但若原底板是早期 SST-2194-001(无G后缀)配更老 VM-5，升 VM-5K 建议同步核对接线图——偶尔多一路屏蔽接地要求。
商务提醒：Shinkawa VM系列在日本本土仍有限供货但国内多靠代理 NOS/测试良品流转。要求卖家提供上电自检+模拟信号注入测试报告(输入标准 mV 对应示值误差<±1%FS)，暗病多在 A/D 基准漂移仅带载可暴露。不足要说清：它绑在 Shinkawa VM-200/CU-200 架构——新建项目或全线数字化建议评估本特利3500或EMS Epro MMS6000做对标，单纯做通用振动数采不适合选此卡。部分早期 VM-5(无K)与 VM-5K 按键/LCD 略不同但电气互换，老系统可用 VM-5K 替 VM-5。
替换与升级建议
✅ 直接替换
- VM-5K + SST-2194-001-P001G ←→ VM-5K + 同代底板(不同后缀确认端子同定义)：直接互换，组态不变，上电自动识别。建议原机架工程备份(.sda/.cfg)。
- VM-5K ← 老 VM-5（无K后缀）：通常向上兼容，插同底板(确认底板支持 VM-5K——绝大多数 SST-2194-001 系列支持)，需重做一次 Gap Calibration(不影响报警定值)，工作量约 20min。
⚠️ 需确认底板兼容性（小改动）
- SST-2194-001-P001G 底板 ←→ (无G/其他后缀)：物理兼容但个别批次 G 版增加屏蔽层接线端子或保险，换不同后缀底板建议打端子图核对——若只换模块保留原底板通常 OK。
- 升级整套 VM-200 → 本特利3500/3300+：属系统级改造(重新设计 I/O 映射、探头可沿用但前置器需同品牌配对)，不在模块替换范畴。
❌ 硬件不兼容
- 本特利 3500/42M、Epro MMS6110——背板引脚、组态软件完全不同，物理不能互插。
- 通用振动数采卡(USB/PCI DAQ)——无 TSI 专用间隙电压基准、无 API670 两级报警逻辑。
若无 VM-5K 现货，短期可用老 VM-5（若有库存且校验良）暂替——功能略少(LCD/按键差异)但振动测量与报警一致；探头+前置器不可用 Bently/Epro 混用(见FAQ)。
常见问题解答 (FAQ)
Q1：VM-5K 和 -P001G 是什么关系？买的时候分开订吗？
VM-5K 是插卡， 是它的配套端子底板/接口组件（装于机架前缘或底板）。已装机柜有底板只需订 VM-5K；新装或底板损坏需成套订。订前抄现柜底板正面标签全称（含后缀）给供应商核对。
Q2：能和 Bently 3300 探头/前置器混用吗？
前置器与探头须同品牌配对。Shinkawa VM-5K 可接受 Bently 3300 前置器输出的 -2～-18V 标准信号（标定值在 VM-5K 软件里改灵敏度 200mV/mil），但探头+前置器不能跨品牌混搭——若现系统全是 Bently 3300 探+前，VM-5K 可收信号；若现是 Shinkawa PR-08xx 探+前则必须配 Shinkawa 前放。混用探+前 不同品牌输出比例偏差致数值错。
Q3：换模块要重校零位/下装参数吗？
参数存在 VM-200 机架 CPU/非易失存储器，VM-5K 插回同种槽位自动加载。建议做完 Gap Voltage 校验（顶轴记零隙→退至安装间隙核对电压 vs 铭牌线性），报警定值不需重输除非更版固件清空 NVM（极少发生）。
Q4：前面板显示 Err 或 Gap 电压显示 —- 咋排查？
顺序：①确认探头延伸缆插紧且探头端面无金属附着；②量前置器供电(-24VDC)正常；③确认 底板端子接线与模块版本匹配(屏蔽层接地单点)；④交叉换位已知好 VM-5K 判模块好坏。显示”—-“多为前置器未供或探头开路(>2.5mm 超线性上限视设定)。
Q5：交期和质保一般怎样？买到的是新还是翻新的？
日本原产部分规格仍有限供货(6–14周)，市面 NOS/测试良品多。要求提供：①上电自检通过；②标准信号源注入(例:模拟 -9V 对应 1mm 间隙)示值误差记录；③核对序列号标签年份。质保通常 90天～1年(视渠道)，API670 机组建议留校准证书复印件。
