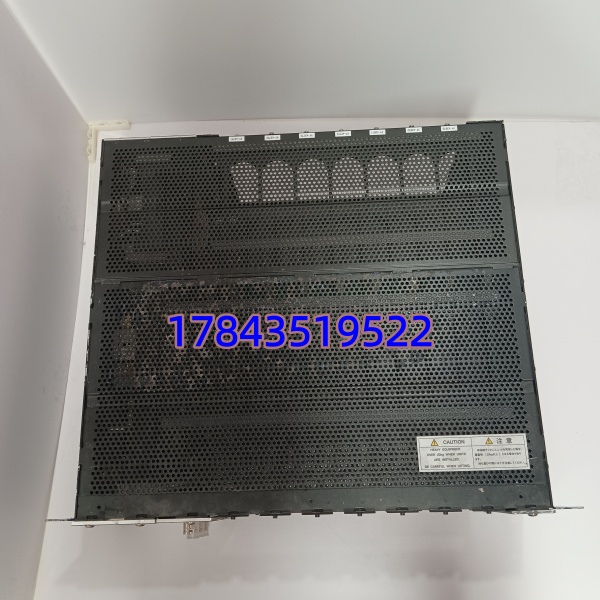

SHINKAWA VM-5H3 VM-5P3 VM-5Z4 | VM-5 系列 振动/相位/电源机架模块套装
SHINKAWA VM-5H3 VM-5P3 VM-5Z4 | VM-5 系列 振动/相位/电源机架模块套装 - 图片 2

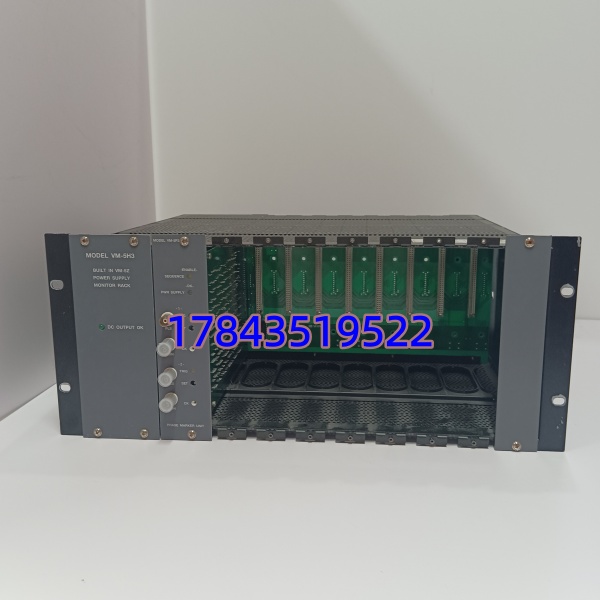

SHINKAWA VM-5H3 VM-5P3 VM-5Z4 | VM-5 系列 振动/相位/电源机架模块套装 - 图片 3

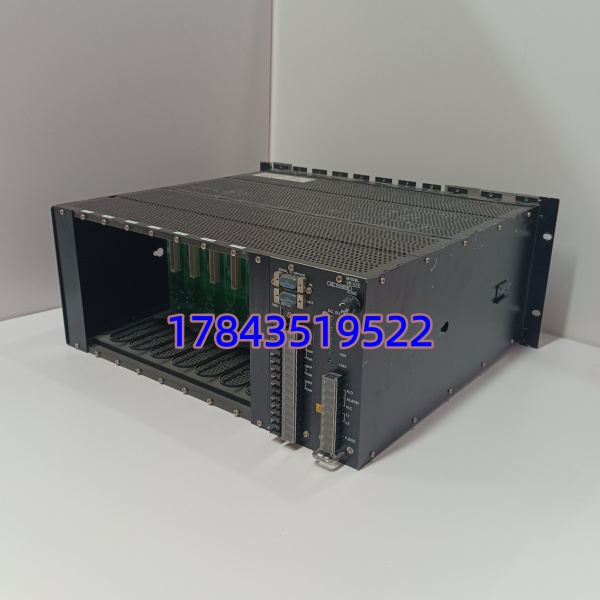

SHINKAWA VM-5H3 VM-5P3 VM-5Z4 | VM-5 系列 振动/相位/电源机架模块套装 - 图片 4

SHINKAWA VM-5H3 VM-5P3 VM-5Z4 | VM-5 系列 振动/相位/电源机架模块套装

原价为：¥7,656.00。当前价格为：¥5,676.00。

产品核心摘要

  • 型号：VM-5H3（5通道振动/位移监测单元）+ VM-5P3（相位标记/键相单元）+ VM-5Z4（机架电源单元）
  • 品牌：SHINKAWA（日本新川电机 / Shinkawa Electric Co., Ltd.）
  • 系列：VM-5 Series 机械保护/TSI 系统（Turbine Supervisory Instrumentation）
  • 核心功能：VM-5H3 采集轴振动/位移并经滤波输出 4–20mA 及双级报警继电器；VM-5P3 处理转速键相脉冲产生 1X/2X 基准；VM-5Z4 将 AC 输入转为系统所需 DC 并为机架各槽供电。
  • 产品类型：VM-5 机架式监测模块组（振动监测 + 相位标记 + 电源单元）
  • 关键规格：符合 API 670/ IEC 61508；VM-5H3 每通道 2 级 SPDT 报警继电器 + 隔离 4–20mA；VM-5P3 双通道键相输入 ±0.1° 相位精度；VM-5Z4 冗余输入 AC 100–240V → DC ±24V
我要购买
分类：
获取报价/现货咨询
🛒 我要购买 ✉ 发送邮件询价
电话 17843519522
微信 17843519522
邮箱 sales@cqdcs.com
微信二维码
微信扫码

描述

产品详情

· 型号：​ VM-5H3（振动监测单元）/ VM-5P3（相位标记单元）/ VM-5Z4（电源单元）

· 品牌：​ SHINKAWA（新川电机）

· 系列：​ VM-5 Series Turbine Supervisory Instrumentation (TSI)

技术参数

  • 系统架构：VM-5 系列 19 英寸机架，最多容纳 8 块监测模块 + VM-5Z4 电源 + VM-5P3 键相
  • VM-5H3 — 振动/位移监测单元
    • 输入通道：最多 5 路差分输入，兼容 Shinkawa 电涡流探头（PS-5H3 系列）或 IEPE 加速度/速度传感器
    • 测量类型：轴径向振动(pp/RMS)、轴位移(推力)、差胀、壳体速度/加速度（依组态）
    • 模拟输出：每通道独立隔离 4–20 mA DC（对应主测量值），负载 ≤500 Ω
    • 报警输出：每通道 2 级 SPDT 继电器（Alert / Danger），5 A @ 250 V AC
    • 滤波器：可组态高通/低通（位移 0.5–200Hz、速度 10–1000Hz、加速度 1–5000Hz，±3dB）
    • 缓冲输出：BNC 动态信号监视口
    • 通信：RS-485 Modbus RTU（读实时值/报警状态/组态）
  • VM-5P3 — 相位标记/键相单元（Phase Marker Unit）
    • 输入：2 路键相/转速脉冲（光电/电涡流探头，-24V 电平或干接点）
    • 功能：产生 1X/2X 基准相位脉冲、滞后可调、缓冲及整形脉冲输出
    • 相位测量精度：±0.1°
    • 输出：缓冲键相信号 + TTL 兼容整形脉冲
    • 供电：由机架背板 -24V DC（典型 20mA）
  • VM-5Z4 — 机架电源单元（Power Supply Unit）
    • 输入：AC 100–240 V（50/60Hz）或 DC 110–250V（依具体版本，请以原铭牌为准）
    • 输出：DC ±24V（给监测模块及继电器供电），典型总功率 ≥60W
    • 保护：过流/过压/短路保护，电源正常/故障 LED + 报警干接点
    • 冗余：支持双 VM-5Z4 并联 1+1 冗余（部分机架配置）
  • 工作环境：0°C ~ +60°C（运行），-30°C ~ +85°C（存储），5%~95% RH 非凝露
  • 机架安装：插入 VM-5H / VM-5W 机架专用槽位，前端面板锁紧
  • 合规标准：符合 API 670（第 4/5 版）、IEC 60068-2振动/冲击、CE
  • 尺寸参考（单模块）：约 40 × 148 × 220 mm（H×W×D），机架总 483mm(W) 19 英寸

产品介绍

在沿海电厂 TSI 改造时遇过原装 Bently 3300 系统扩容成本过高——换成 Shinkawa VM-5H3+VM-5P3+VM-5Z4 组合，五路振动+键相同时搞定，成本约 Bently 同配置的 60%，且 Modbus RTU 直连 DCS 省了协议网关。（严格来说，VM-5H3 必须与 Shinkawa 原厂配套电涡流探头 PS-5H3 及延伸电缆 CA-5H3 校准匹配使用，混用 Bently 3300 探头虽物理可接但线性范围和灵敏度会偏移，需重新标定系统常数，不建议偷懒混用。）

采购要区分三件套功能：VM-5H3 是”眼睛”（测振动位移），VM-5P3 是”节拍器”（给相位基准做矢量滤波和不平衡分析），VM-5Z4 是”心脏”（供电）。现场常见只订了 VM-5H3 忘了 VM-5Z4 电源——老机架拆下来的 Z4 若电容老化（>15 年）建议同步更换，否则上电报”PWR FAIL”查半天。新川这套 VM-5 系列在日本及部分国内燃煤/燃机机组存量大，属典型 NOS/认证翻新品流通，要求供应商提供 SN + 上电 LED 状态照片。



替换与升级建议

✅ 直接替换

  • VM-5H3 / VM-5P3 / VM-5Z4 同型号不同生产批次：完全互换，插上机架自动识别，建议先备份 DIP 开关设定或数码管参数（部分版靠面板按键录入）。
  • VM-5Z4 早期版本（非冗余）→ 新版带冗余能力的 VM-5Z4：物理兼容，可直接升级提高供电可靠性。

⚠️ 软件兼容（需注意）

  • 若原系统用 VM-53（通信单元）做以太网上传，VM-5H3 本身无网口——需确认机架内已配 VM-53/VM-5K 通信模块，否则只能走 RS-485 或硬接线报警。
  • 老版 VM-5H（非 H3）卡槽可插 VM-5H3，但早期机架背板若缺 RS-485 总线线需确认跳线。

❌ 硬件不兼容

  • Bently Nevada 3500/42M、本特利 ADRE III 模块：背板、端子、通信协议完全不同，无法直接替代。
  • Shinkawa VM-200 系列（ newer platform）：物理机架不通用，VM-5 系列模块不能插入 VM-200 机架。

VM-5 系列新机日本渠道交期较长（12–24 周），市面多为 NOS 或经上电自检认证翻新品。关键 TSI 建议按 1:1 留 VM-5Z4 电源冷备（最易老化），VM-5H3 按机组台数酌情。



常见问题解答 (FAQ)

  1. VM-5H3、VM-5P3、VM-5Z4 分别是干嘛的？我机柜标签只写了 VM-5H3 还要买别的吗？

    VM-5H3=振动监测卡，VM-5P3=键相/相位卡（做矢量滤波/不平衡分析用，部分简单应用可不装），VM-5Z4=机架电源（必装，无电源整机不工作）。若原柜已有电源和键相卡且功能正常只需换坏掉的 VM-5H3，单独买对应模块即可。

  2. 能配 Bently 3300 系列电涡流探头吗？

    物理可接但不建议。VM-5H3 出厂按 Shinkawa PS-5H3 探头（线性范围、比例系数 -200mV/mil 或 -2V/mm）标定，混用 Bently 探头需重算比例并现场验证线性区，容易引入误差——最好整套传感器同源。

  3. VM-5Z4 电源输入是 220V 还是 110V？

    常见版支持 AC 100–240V 宽压（50/60Hz），也有 DC 110–250V 输入版，买前核对原机铭牌上 “INPUT” 标注，勿凭猜测订，插错交流版进 DC 不启动、DC 版进 AC 可能损坏。

  4. 支持 Modbus TCP 或以太网直接连 DCS 吗？

    VM-5H3 本体带 RS-485 Modbus RTU。以太网（Modbus TCP / MMS）需机架内加装 VM-53 或 VM-5K 通信单元，单机 VM-5H3 无网口。

  5. 是正品吗？怎么验？

    要求提供模块激光打标 SN、Shinkawa 原厂标签照片及上电后面板 LED（PWR/RUN/ALERT 状态）照片。正规 NOS/认证翻新品附测试报告，SN 可联系 Shinkawa 代理或日本服务中心协助核验（部分区域需付费）。
