产品详情

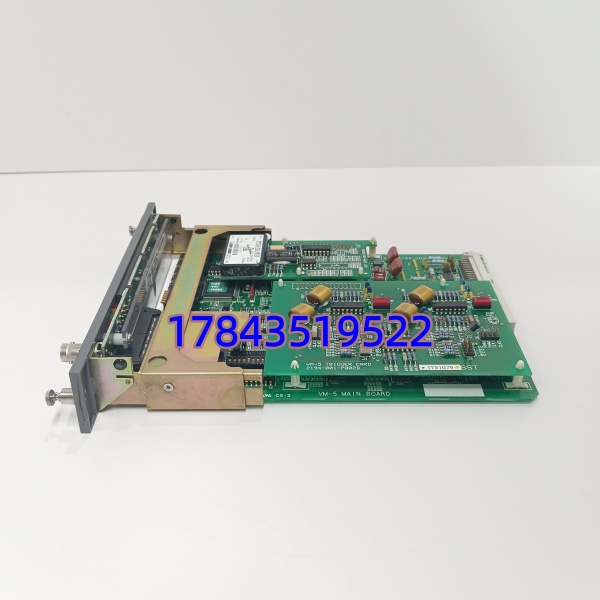

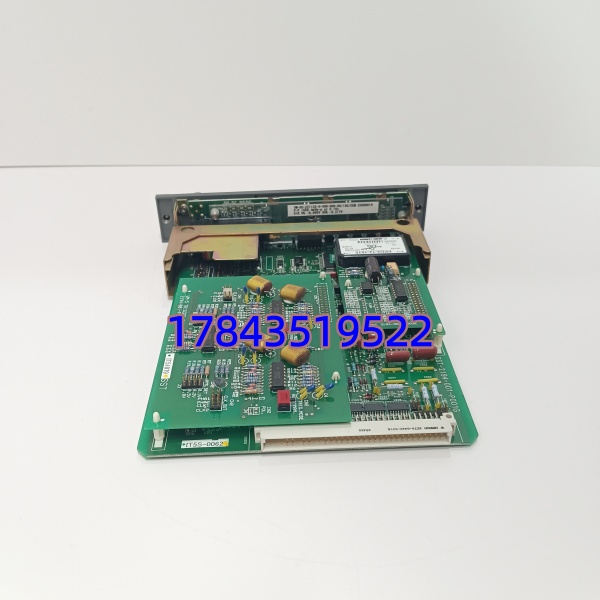

· 型号：VM-5C（模块），配套基板/接口板 SST-2194-001-P001G
· 品牌：Shinkawa Electric Co., Ltd.（日本新川）
· 系列：VM-5 Series TSI Monitor Module
技术参数

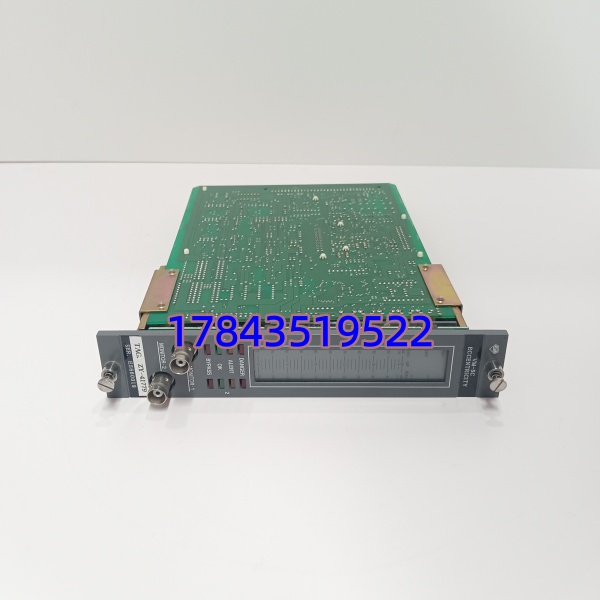

| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品型号 | VM-5C | 属 VM-5 框架 Slot-in 监测卡 |
| 配套基板 | SST-2194-001-P001G（I/O Base Assembly / 端子基板） | 须同代 VM-5 框架背板兼容 |
| 监测通道 | 典型 2ch（轴振 X/Y 或 单轴+位移），依固件可扩展配置 | 每通道独立 Alert/Danger |
| 支持传感器 | Shinkawa PR-2000/3000 前置器+涡流探头(5/8mm)、速度拾振器 VM-S 系列、加速度计 | API 670 |
| 信号处理 | 真 RMS / Peak / Peak-Peak / DC 偏移，键相补偿(需键相模块) | 滤波及报警延时可设 |
| OK Contact | 每通道独立 Sensor OK(NC/NO) | 探头断路/短路诊断 |
| 报警继电器 | 通过框架公共继电器模块输出 Alert / Danger | 可组态延时/闭锁 |
| 通信接口 | 背板至 VM-5 主架(COMM Module) → RS-485 or Ethernet(选配) → VM-5 Commander PC | — |
| 前面板 | 三位 LED 数显 + LED(OK/Alert/Danger/Run) + 微调电位器或 按键(依版本) | — |
| 供电 | 由 VM-5 框架背板供给 DC 或 AC/DC 开关电源模块(通常 VM-PSxxx) | 典型 24V DC 内部 |
| 工作温度 | 0℃ ～ +50℃ | IEC 60721-3-3 Class 3K3 |
| 安装 | 插卡式垂直安装于 VM-5 框架槽位（与 SST-2194 基板对接） | ESD 防护拆装 |
| 认证 | KC / CE / 符合 JIS C 4501 / API 670 参考 | 请以原厂证书为准 |
| 组态软件 | Shinkawa VM-5 Commander / MMS Config Tool (Windows) | 需原厂编程线缆/USB→Backplane |
产品介绍
汽机 TSI 偶尔报”Gap Voltage Abnormal”——现场实测发现新川 VM-5C 对涡流探头 Gap Voltage 容差比本特利窄，原柜若前期换过非 Shinkawa 前置器(PR系列)或探头阻值偏差大，模块自检会锁 OK 灯。VM-5C 是 VM-5 框架第二代卡（C 版较早期 A/B 版 EEPROM 容量大、支持更多滤波选项），严格来说它要求 SST-2194-xxx 基板版本匹配（SST-2194-001-P001G 属常见配板之一），老 VM-5A/B 槽位通常可向下兼容插 VM-5C，用 Shinkawa Config Tool 连框架→Read Hardware→Accept→Download Setting 即可，但报警设定值及 Sensor Type 需逐通道核对，特别是 Gap Voltage 期望值(通常 -9V～-15V DC 中点 -12V)，设错 OK 灯会恒亮报警。
采购注意：新川备件日本原厂交期波动大（8～16周常见），国内渠道多为日本直采 NOS 或 日本授权翻新品（负载老化测试合格）。SST-2194-001-P001G 是基板 Part No.——订整机时常写”VM-5C w/ -001-P001G”，只订模块不订基板则须确认原柜基板无腐蚀可继续用（通常不建议换模块同时换基板，除非端子氧化严重）。新川 VM 系列与本特利 3500 完全不互通，不能混插框架。
替换与升级建议
✅ 直接替换
- VM-5C (-001-P001G 基板) ←→ 同型号不同批次 → 插槽与电气兼容，断电更换后用 VM-5 Commander 读原设置 Download，核对 Gap/Alert/Danger 值，工作量≈20 分钟（含框架报警复归）。
- VM-5B / VM-5A → VM-5C（向上兼容）→ 物理同槽位、同基板接口通常可替，用 Config Tool Accept New Hardware，建议重做 Auto Calibration(Gap Voltage) 及 Alert/Danger 校验——老 A/B 版某些滤波参数名在新 C 版菜单位置微调。
⚠️ 软件兼容（需确认基板版本）
- 早期 Rev 若过老(Rev < 某版) 对新批次 VM-5C 可能 EEPROM 握手协议微调报警 → 通常可通过刷新基板 PROM 或升框架 Firmware（需 Shinkawa 服务工具），约 30～60 min 窗口。
- VM-3 系列(老框架) → 不能完全直接替，VM-3 与 VM-5 背板尺寸/引脚定义不同，须整机框架升级。
❌ 硬件不兼容 / 易混淆
- Bently Nevada 3500/42M、3500/45 → 框架背板、接头、组态软件完全不同，物理无法装入 Shinkawa VM-5 机架。
- 无第三方引脚兼容平替，TSI 系统须成套用 Shinkawa 原厂模块+前置器+探头（或确认探头经 Shinkawa PR 前置器转换后兼容）。
- 若 基板损坏需单独订，注意 Rev 字母匹配（A/B/C）——混 Rev 多数可工作但个别 DIP 定义微调。
常见问题解答 (FAQ)
通常 VM-5C 模块插在此基板上，基板固定在 VM-换。订”VM-5C “多指模块+确认基板型号匹配，只模块损坏订 VM-5C 单体即可；若部针氧化也需单独订 并确认 Rev 字母。
Q2：换完 VM-5C 前面板 OK 灯闪/报警灯亮怎么办？
先查：① 涡流探头 Gap Voltage 是否在 -9～-15V DC 范围（用万用表测 PR 前置器 OUTPUT 对 COM）；② Config Tool 里 Sensor Type 是否与实际(Probe/Seismic/Accel)一致；③ Alert/Danger 值是否误清零；④ 做 Gap Calibration (Zero & Span)。仍报警查探头线圈电阻(通常 7～12Ω)。
Q3：能和本特利 3300 探头混用吗？
Shinkawa VM-5C 可接受标准 3300 系列 5mm/8mm 涡流探头信号但必须通过 Shinkawa PR-2000/3000 前置器转换（本体供 -24V 给前置器），不能直接用本特利 3300 前置器输出接入 VM-5C——驱动电压及时序不同可能损坏。已有本特利探头可配 Shinkawa 前置器延续使用。
Q4：日本交期和质保？有停产吗？
VM-5 系列 Shinkawa 主力 TSI 产品线（Active），交期常见 8～16 周（日本直采）。全新原装带 JCSS 校正证明及 12 个月质保（非人为），翻新品通常保 6 个月合同注明。关键机组建议 N+1 冷备——单通道故障会使对应轴振/轴位移测点退出保护。
