描述
产品详情

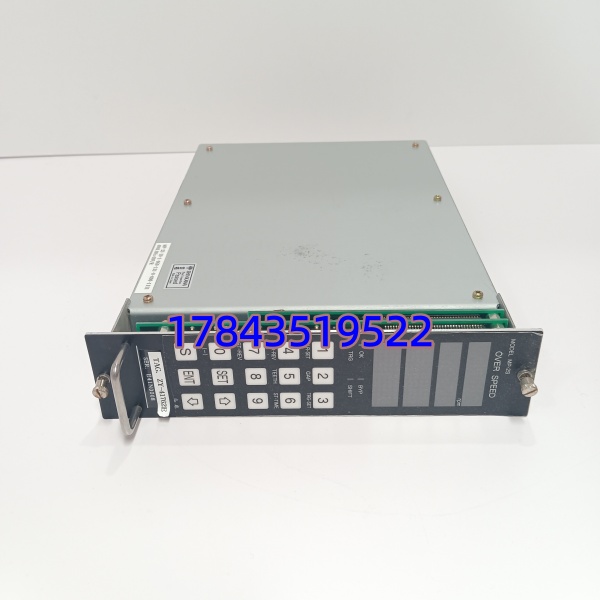

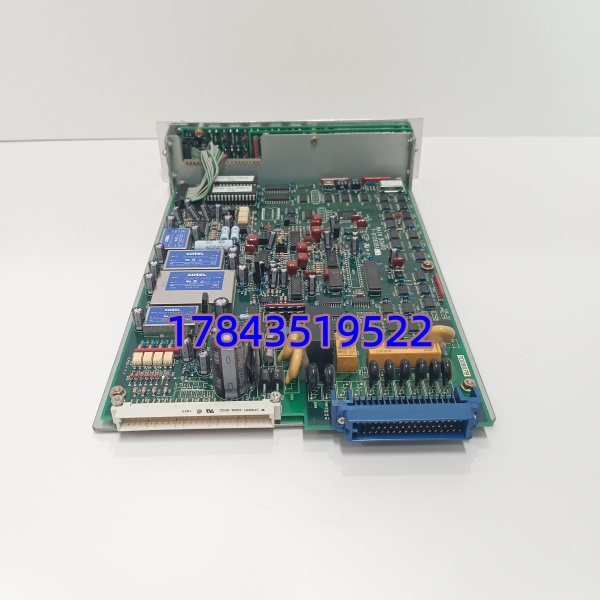

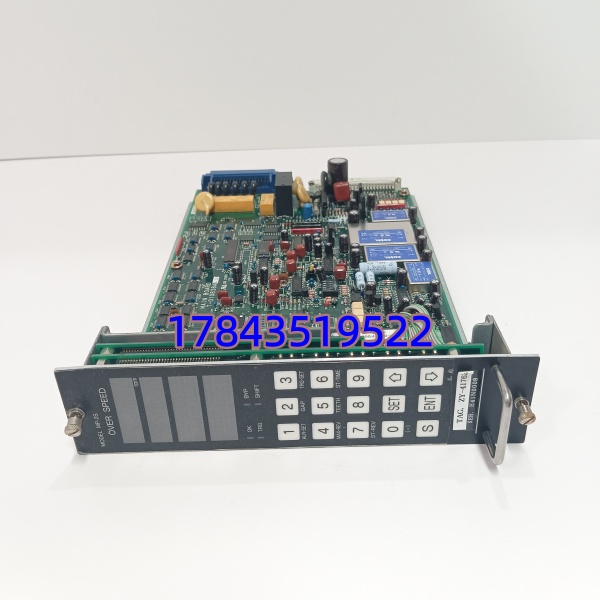

· 型号：MP-2S
· 品牌：Shinkawa Electric（新川电机 / Shinkawa TSI Systems）
· 系列：VM-5 Series — MP Series Monitor Module（双通道振动监测）
技术参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | MP-2S（VM-5 system dual-channel vibration/displacement monitor module） |
| 产品类型 | TSI 双通道轴振/瓦振监测模块（Plug-in type, for VM-5 rack or专用DIN单元） |
| 适用系统 | Shinkawa VM-5 / VM-7 TSI 机架（部分可混插 VM-3 机架需核对固件） |
| 监测通道数 | 2 通道独立（Ch.A / Ch.B），可分别设为轴振(X/Y)、瓦振、差胀、偏心等 |
| 输入信号 | 电涡流探头经前置器输出 DC + AC（典型 -24V～-4V DC offset，AC ≤ ±10V）；或直接速度拾振器输入（依跳线配置） |
| 适配探头/前置器 | Shinkawa PR-12xx 系列 8mm/11mm 电涡流探头 + 前置放大器（如 CU-12x 系列） |
| 测量范围 | 轴振典型 0～500 μm p-p（可调），差胀/轴向位移依传感器标定范围 |
| 报警设定 | 独立 Alert（预警）和 Danger（危险）值，各通道独立 2 级设定 |
| 继电器输出 | Alert ×2、Danger ×2（Form C SPDT，250VAC 5A 阻性），可组态延时 |
| 缓冲输出(BUF) | 每通道独立 BNC 或端子输出动态 AC 信号（供便携式分析仪/波形记录） |
| 精度 | ±1% FS（满量程，25℃基准） |
| 时间延迟 | 报警延时 0～30 s 可调（防瞬态误动） |
| 状态指示 | 前面板 PWR / OK / Alert / Danger per ch + 测量值 LED 数字或棒图（依版本） |
| 供电方式 | 由 VM-5 机架背板供给 24 VDC（典型功耗 ≤ 5 W）或独立单元 100–240 VAC（依外壳型） |
| 安装方式 | VM-5 标准机架插槽 / DIN 35 mm 导轨（独立盒型 MP-2S Unit） |
| 工作温度 | 0℃ ～ +50℃（运行），存 -20℃ ～ +70℃ |
| 相对湿度 | 5% ～ 90% RH（无凝露） |
| 符合标准 | API 670（机械保护仪表系统要求） |
| 典型尺寸 | 机架插卡型 ≈ 160×30×200 mm(H×W×D)；盒型 ≈ 120×75×110 mm |
产品介绍
火电厂TSI柜点检时常碰到MP-2S某通道测值漂移或无动态波形，多是探头间隙电压不在-12V±1V窗口或模块内缓冲放大器老化。MP-2S是新川VM-5平台上最常用的双通道轴振监测卡，两个通道可分别配X/Y向电涡流探头做转子相对振动，也可一侧改瓦振速度传感器，报警/危险继电器独立整定，符合API 670对汽轮机保护仪表的双阈值要求。
现场实测发现它与Bently Nevada 3500系统最大的实操差异是：标定常数录入方式不同（有些靠DIP+电位器粗调再软件细调，有些全菜单化）——换模块后必须复核间隙电压（Gap Voltage）和量程系数，别只盯着报警灯灭就以为OK。Shinkawa已将VM-5部分模块列入EOL过渡推VM-7，MP-2S多靠库存或测过试拆机件流通，要求卖家提供上电自检通过+间隙电压模拟测试记录。
替换与升级建议
✅ 直接替换
- MP-2S 同完整型号同 firmware/硬件版本（同代 VM-5 机架兼容）——完全互换，断电拔插、恢复探头接线、上电重校 Gap Voltage 及报警值（或载入备份参数若带 EEPROM/PROM），约 20–30 min/块。建议拍照记录原 DIP 开关位置或参数菜单截屏再拆。
⚠️ 软件兼容（需核对/小改）
- 早期 MP-2（非S后缀）/ MP-2A——物理插槽兼容但 S 版增加某些自诊断或 BUF 输出改进，通常可代用但需重新核对报警延时/DIP设定位，不推荐盲目反向（新→旧）代换尤其中文说明书标注”MP-2S only”。
- VM-7 系列对应模块（如 VM-7 双通道卡）——若整机升级 VM-7 机架可代但需同步换背板与电源模块，属系统级升级，工程量大重新做探头标定。
❌ 硬件不兼容
- Bently Nevada 3500/42M 监测模块——物理、背板、探头灵敏度定义均不同，不能直接插入 Shinkawa VM-5 机架。混用需整套改探头前置器或加信号转换，不属直接代用。
- 单通道便携测振仪 / 普通二次仪表——无 TSI 双继电器保护逻辑与缓冲输出架构，不满足 API 670保护要求。
买拆机件一定让商家提供模拟 Gap Voltage 及 Alert/Danger 继电器动作测试截图——现场曾遇 old MP-2S 缓冲运放带宽衰减，高频分量丢失导致动态波形幅值偏低 15%~20%，不比对不易发现。
常见问题解答 (FAQ)
这卡能直接配 Bently 3300 XL 8mm 探头和前置器吗？
技术上可接但必须重新按 Bently 灵敏度（200 mV/mil = 7.87 mV/μm）重算量程和 Gap Voltage 设定，MP-2S 出厂标定是按 Shinkawa PR-12xx（典型 8V/mm 或 200mV/mil 类同——需核对！）预设，混牌使用要仔细校验量程系数，建议优先用同品牌探头+前置器组合避免标定混乱。
报警继电器是常开还是常闭？
出厂默认通常 Alert/Danger 继电器正常态吸合（NO 闭合），报警时释放（NO 断开）——符合 API 670故障安全(fail-safe)原则，但具体以你柜内接线图纸为准，改造前量一下常态线圈电压确认。
现在还能订全新原装吗，交期质保怎样？
Shinkawa VM-5 系列部分模块进入 EOL/LTB，全新原装日本库存偶见但少。市面多为测试拆机件，交期 3–10 工作日，质保通常 3–6 个月——下单确认含上电自检 + Gap 模拟测试报告。
