描述
产品详情

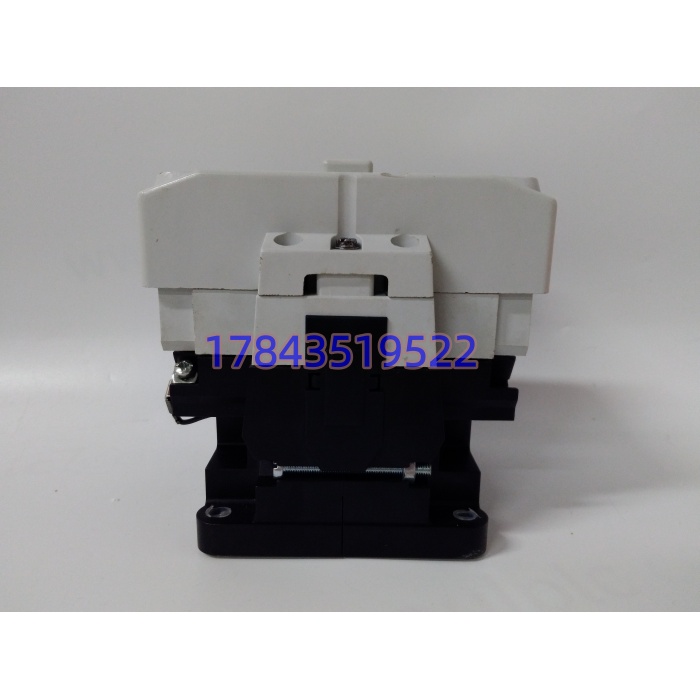

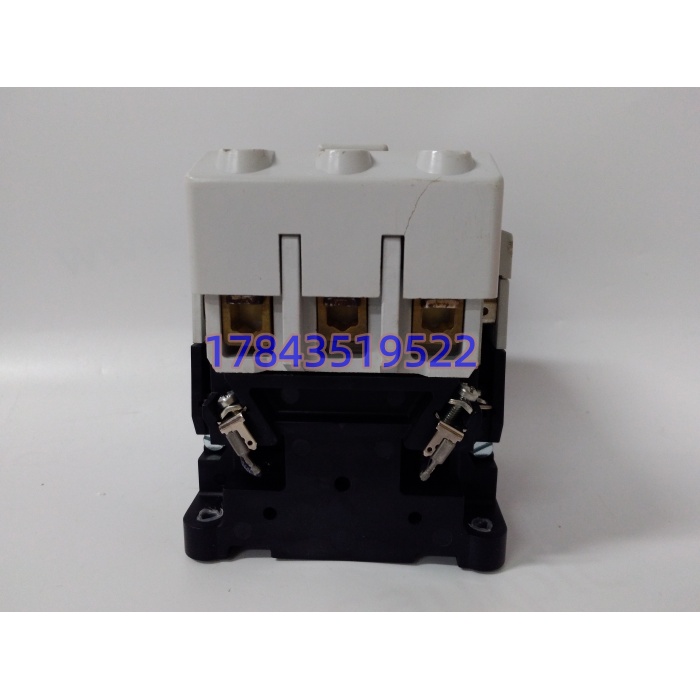

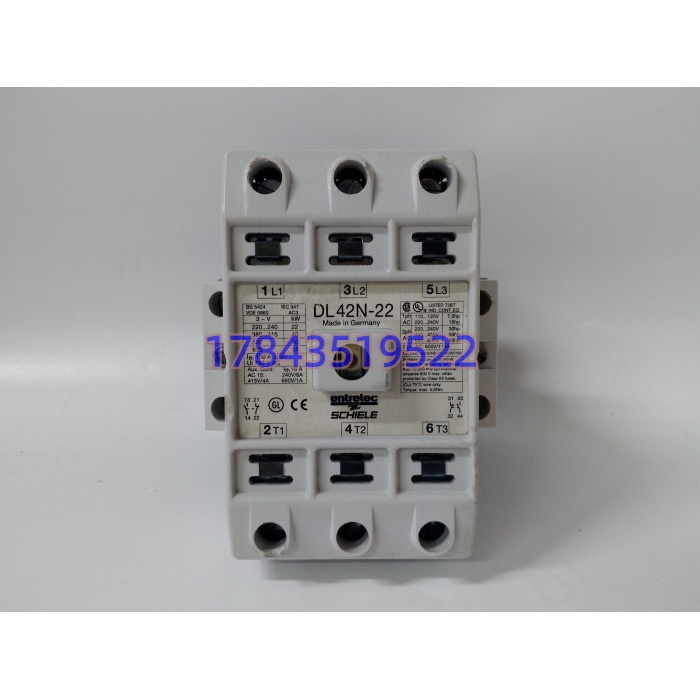

· 型号：DL42N-22
· 品牌：SCHIELE（现属 ABB/Entrelec 控制元件谱系）
· 系列：DL 系列电磁接触器
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品类型 | 三相交流接触器 | 电磁式，非真空、非固态 |
| 框架电流 | 42 A 框架（DL42 框架） | “42”=框架档，非触头电流 |
| 额定电流 | 22 A @ AC-3, 400 V | 50/60 Hz |
| 额定功率 | 约 11 kW @ 400V AC-3 | 依 IEC 60947-4-1 推算 |
| 线圈电压 | 24 V DC（常见版本） | 亦有 110VAC/230VAC 线圈变体，订货看后缀 |
| 主触点 | 3 常开主极（NO） | 无 NC 主极 |
| 辅助触点 | 出厂典型 1NO+1NC，可扩辅助块 | 型号本身不含 2NO+2NC，扩块另订 |
| 使用类别 | AC-3（鼠笼电机启停） | AC-1 阻性可到 42 A 级 |
| 机械寿命 | 1000 万次 | 电气寿命 AC-3 约 100 万次 |
| 吸合/释放 | 吸合电压 0.8~1.1 Us，释放 0.4~0.6 Us | 24VDC 线圈典型 |
| 安装方式 | 35 mm DIN 导轨 / 螺钉面板 | 导轨需卡座 |
| 防护等级 | IP20（柜内） | 非现场级 |
| 工作温度 | -5 ℃ ~ +55 ℃（运行） | 存储 -40~+70 ℃ |
| 接线 | 主回路螺钉压接，控制端螺钉 | 主极 6 mm² 级 |
| 认证 | IEC/EN 60947-4-1、CE、RoHS | 强制导向触点不属于本件（那是安全继电器的事） |
| 重量 | 约 0.45–0.55 kg | 依辅助块变体 |
产品介绍
控制柜里接触器粘死，比模块坏更阴——某次污水厂提升泵站，DL42N-22 控制一台 15 kW 潜污泵，雨天自动运行后触点熔焊不释放，液位到了低停位泵还转，集水井抽穿后管网倒灌，操作工在画面上看”泵已停”实则电机烫手。这种故障不会让 DCS 报”模块坏”，只会在热继没配或整定值偏大时演变成电机烧毁。DL42N-22 这种 22A 框架接触器的价值，不在它能通断（固态继电器也能），而在它机械寿命千万级、线圈功耗低、辅助触点扩展便宜，是电机控制链里”最该定期轮换”的执行末端。
严格来说，DL42N-22 里的”42″是框架尺寸档（同框架还有 DL42N-38、DL42N-65 等电流档），”22″才是 AC-3 22A 额定——采购员如果把”42″当成额定电流去替 40A 泵，会出大事。从 TCO 看，单台 200–400 元的接触器按 5 年强制轮换，比等它粘死烧电机（一次绕组重绕几万块+停机）划算两个数量级。SCHIELE 这条线后来并到 ENTRELEC 再进 ABB 控制元件目录，冷备件买新货时铭牌可能是 ENTRELEC 标，机械尺寸与接线兼容，但线圈电压必须以实物铭牌为准，别凭”DL42N-22 肯定 24VDC”就下单选。
应用场景与库存策略
电机控制回路里接触器是”高频动作件”，每天几十次启停的场合，电气寿命 100 万次也就撑 3–5 年；更糟的是它故障模式以”缓变”为主——接触电阻慢慢变大、触点表面氧化、弹簧疲劳导致吸合不可靠，点检万用表量主回路通断看不出来，要等带载过热才暴露。
- 水务·提升泵/反冲洗泵控制：一天启停 20+ 次，DL42N-22 带 11 kW 泵正合适 → B 类备件，按泵组数 10% 备裸接触器 + 同型号线圈 1 件 Buffer，别等粘死再买。
- 暖通·空调机房冷冻水泵：季节切换启停少但潮湿环境线圈易霉断 → 建议每机房冷备 1 件，5 年强制轮换。
- 制造·机床冷却液泵/液压站电机：振动大、油雾重 → 备件必须带防尘罩变体，普通 IP20 裸件封库存别直接上机。
- 存量老盘（原 SCHIELE 标）：换新货拿到 ENTRELEC 或 ABB 标 ，尺寸兼容但辅助触点块卡扣代际可能有差异，换件时把辅助块一并核对，别只换主体。
- 排雷：网页里把 写成”双通道安全继电器 SIL3 PL e 强制导向 3NO+1NC”是 SEO 造假文案（见部分中文站），真安全继电器是 SCHIELE 另一条线（如 DL 安全系列或 Pilz/PNOZ 档），采购单写” 接触器”收货核对 3 主极+线圈端子 A1/A2，防安全继电器冒充。
真实案例：2022 年某啤酒厂糖化车间麦汁泵，控制柜里 4 台 同批次运行第 6 年，其中一台在 CIP 热清洗自动循环时偶发”画面停泵、现场泵转”，热继整定 25A 没跳。维保班先查 PLC 输出点（好着），再查中间继电器（好着），最后拆接触器发现主触点银氧化层局部熔焊，释放时 1 极没断开。紧急从厦门贸易商调 2 台 ENTRELEC 标 24VDC 线圈（同框架），当班换完。复盘：原厂建议重载启停 5 年轮替，该厂按”坏才换”执行，4 台同批次隐患同时长毛。自此糖化车间把 列 B 类 5 年强制轮换，库存按泵数 15% 备。
