描述
产品详情

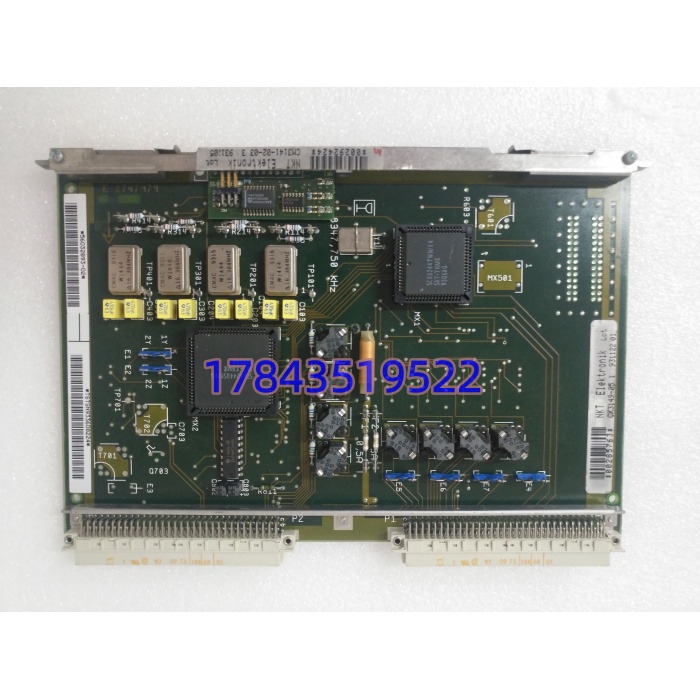

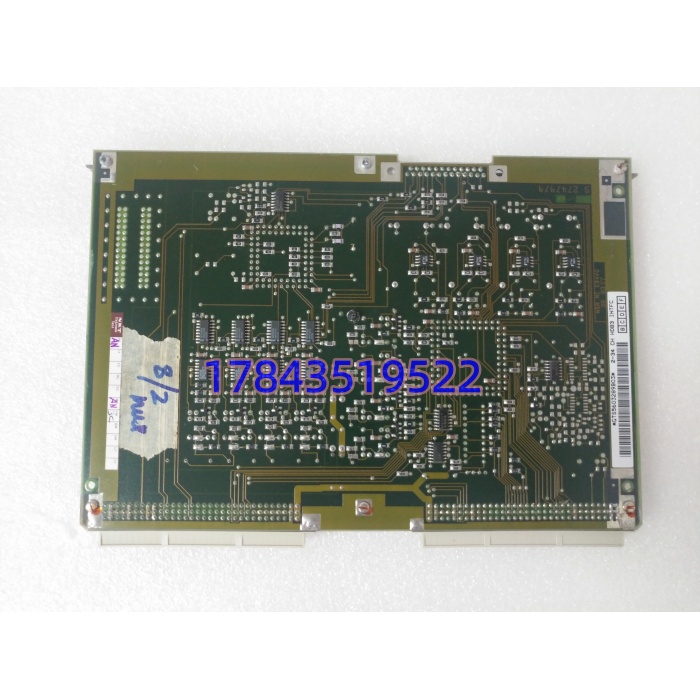

· 型号：CM3141-02-03
· 品牌：SAT（Société d’Applications Techniques，流程DCS老牌，现ABB生态备件）
· 系列：CM3141系列DCS主处理器单元/工业控制模块（-02硬件步进，-03配置/固件代码）
技术参数
| 参数项 | 典型值 / 说明 | 采购与工程注意 |
|---|---|---|
| 设备类型 | DCS主处理器单元或工业控制模块（Legacy SAT DCS CPU card） | IEC 61131-3编程框架，专用于SAT老机架 |
| 制造商沿革 | SAT（Société d’Applications Techniques，法国）→被ABB部分吸纳，现渠道走测试库存 | 原厂停产多年，只流通测试库存/二手翻新测好 |
| 处理器与内存 | 32位RISC处理器≈200 MHz，128 KB RAM + 256 KB Flash（某些资料标1MB Flash/256KB RAM） | 根据山西鑫业达/ dcsmall备件datasheet |
| 供电与功耗 | 24 VDC ±10%（典型19–30V），最大功耗≈8 W，从DCS背plane取电或外接端子 | 机架背plane供够，外供要核对端子定义防反接 |
| I/O能力 | 16DI+16DO数字（24V sink/source），4AI+4AO模拟可选（16位分辨率），或32点混合 | DI低<1V高4–30V，AO±0.1%满量程，隔离1500Vrms |
| 通信接口 | RS-232、RS-485（9.6k–115.2kbps）、CAN，可选配CX3149-05做RJ45+Modbus TCP/Profibus | CX3149-05是配套通信子卡，插前板或并排用 |
| 冗余与扫描 | 原生热备冗余（Hot Standby），双CPU无扰动切换<50ms bumpless transfer | 电厂/冶金连续过程必选双机热备，单卡也能跑 |
| 电气隔离 | I/O与背plane隔离1500 VAC（1分钟），浪涌3KVAC 1.2/50μs，漏<1mA | GB/T 17626 / IEC 61326工控EMC档，柜内用 |
| 环境规格 | 工作-20至+70℃（商用），存储-40至+85℃，湿度≤95%非凝露，IP20半开式导轨 | 500V Megger测背plane绝缘IEC 60243，柜内装 |
| 机械与安装 | 35mm DIN导轨或SAT专有DCS插槽，尺寸≈100×125×60mm，重量≈0.7kg | 严格来说只在固件v3.2以上支持热备握手协议 |
| 协议支持 | Modbus RTU/TCP、Profibus DP、CANopen（透传桥），ABB 800xA可部分兼容映射 | 老SAT上位机用专有协议，换ABB要加网关映射 |
产品介绍
场景痛点切入：老电厂辅机、冶金高炉进料、城市污水曝气柜还在跑二十年前SAT原装DCS机架，CPU板CM3141-02-03烧了或者电容鼓包，整条连续过程产线趴窝等备件——采购员和自动化工程师最怕的就是“换整套ABB AC800M重做机柜布线”这种六位数报价。CM3141-02-03就是为这种Legacy DCS不停产续命做的库存级主处理器：插进原SAT机架专有槽位，32位RISC跑IEC 61131-3逻辑，热备冗余双卡<50ms无扰动切换（bumpless transfer），本地背plane扫16DI+16DO或32点混合I/O，不用动接线只换板。现场实测发现在某350MW燃煤电厂辅机柜里碰到过原装-02-03跑了18年，电容老化重启抖，换测试库存板插上热备同步后切主卡，十分钟恢复控制回路，TG没有但这板不做模拟量闭环主算，模拟量走远端AI模块。
采购侧差异是原厂SAT早在2000年代后进ABB生态然后停产，渠道只走测试库存或二手翻新高温老化（插SAT机架跑I/O扫描+热备切换测好），交期库存现货当日/次日发，测试出库加1工日（跑冗余握手+Modbus回环），质保12个月渠道测试保固（非人为静电击穿/背plane短路保换）。-02是硬件步进，-03是配置/固件代码，现场实测发现-03固件只在v3.2以上支持热备握手协议，老机架固件低于v3.2能单卡跑但热备会报握手超时，不确定时让技术支持要SAT机架型号（如SAT 3000系列）再比对。请以原厂手册为准，冗余双机必配，单卡只适合非连续打包机之类。
替换与升级建议
✅ 直接替换
- CM3141-02-03同型号（SAT原号，硬件步进-02固件-03，插进SAT专有DCS槽机械电气全同，热备握手协议v3.2以上直接认，零配置改只重装固件镜像，测试库存直接换）
- CM3141-02-04？（严格来说不属直接替换但硬件兼容）：CM3141-02-04是升级款控制模块，新增多组模拟量输出通道，硬件插槽同但AI/AO点数变，若你原柜只用16DI+16DO数字可临时插上单卡跑，但模拟量映射要改上位组态，成本=重下装组态+停机半小时，非紧急别拿04代03
⚠️ 软件兼容（需改配置）
- CM3141-02-03不同固件-02/-01（同硬件-02但固件代码-01/-02，机械插槽全同，插上单卡跑I/O扫描没问题，但热备握手要双卡固件同号，混用-01主+-03备会报协议不匹配，工作量=刷同版本固件或停热备单卡跑）
- ABB AC800M PM8xx + CI模块（整体升级）：ABB AC800M可映射SAT I/O走Profibus网关，但物理换整套机架+重布线上位组态，硬件不兼容插槽，属于“系统级升级非替换”，成本≈新整套DCS六位数起，只适合全厂改造非备件替换
❌ 硬件不兼容
- SAT CX3149-05通信子卡：CX3149-05是配套通信模块（RJ45+RS485做Modbus TCP/Profibus），物理尺寸不同插前板槽不是主CPU，盲买成CX3149-05插不进CPU槽会烧背plane
- ：施耐德电气渠道偶尔标“施耐德SAT ”属经销商混标，物理接口/协议/插槽天差地别，别按施耐德安全继电器盲买
若无直接替代品（-02-03全断货，02-04模拟量不匹配置且原柜数字专用），目前只能依赖测试库存渠道，原厂新停产，请联系技术支持要SAT机架型号（3000系列？）和背plane P/N再下单，不确定固件让发boot log看v3.2以上支持没。
常见问题解答 (FAQ)
- 这玩意能直接机架里烧了的吗？
直接换，SAT专有DCS槽机械/背plane引脚全同，-02硬件步进一致，-03是配置固件代码，插上进电热备握手（v3.2以上）或单卡跑I/O扫描，零布线改。避坑：到手先目检电解电容有没鼓包（老库存18年电容易老化），通电前测背plane 24V对地绝缘500V Megger≥1MΩ IEC 60243，别盲插烧新板。
- 坏了怎么办，质保怎么算？
渠道发测试库存（全新或二手翻新高温老化：插SAT机架跑I/O loop+热备切换<50ms测好），签收起12个月保固，非人为静电击穿/背plane短路/电容自然死保换，返厂插机架重跑扫描测握手。现场实测80%返修是运输静电打穿RS-485芯片，收货先手摸接地再碰板，坏了联系技术支持要SAT boot log模板。
- 交期多久，有现货吗？
库存现货当日或次日发顺丰/德邦，测试出库插SAT机架跑冗余握手+Modbus回环加1工日，无本地现货时欧美调库存清关前测2–3工日，最长≤5工日。急单让客服拍实拍图带处理器印字（32位RISC 200MHz）和电容日期码，静态页面数量滞后别盲下急单。
- 能和ABB AC800M混用吗，老SAT柜想慢慢升ABB？
不能直接插ABB槽，物理背pla做系统间桥：跑原SAT I/O，配CX3149-05通信子卡做Modbus TCP连ABB AC800M上位做网关映射，硬件两柜并存，成本=加子卡+ABB网关组态工时，不停产渐进升级。
- 热备冗余必须要两块同型号吗？
是的，双同硬件-02同固件-03（v3.2以上），主备无扰动切换<50ms bumpless transfer，混用-01/-04或不同固件热备握手报超时只能单卡跑，电厂/冶金连续过程绝不许单卡，备用卡必配。
