产品详情

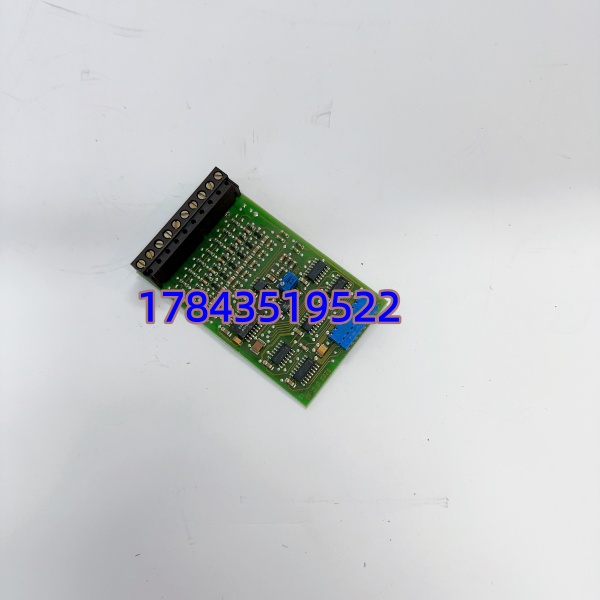

· 型号：52030C10 PCD2.W200
· 品牌：Saia-Burgess Controls（SAIA，现 Schneider Electric Buildings/Honeywell 收购品牌）
· 系列：PCD2 系列可编程逻辑控制器扩展模拟量输入模块
规格参数
- 产品型号：52030C10 PCD2.W200（52030C10 为物料号，PCD2.W200 为模块类型标识）
- 产品类别：PCD2 系列插卡式 8 通道模拟量输入模块（Analog Input Module）
- 适配系统：SAIA PCD2 系列 CPU 机架（如 .M120 / M170 / M480 等），通过 本地扩展总线连接
- 模拟输入通道：8 路，单端（Single-ended），无通道间电气隔离
- 输入信号范围：0 ～ +10 VDC（部分资料标注兼容 ±10V 依固件，标准版为 0–10V）
- 分辨率：10 bit（0–1023），对应 ≈ 9.77 mV/bit @ 0–10V
- 转换时间：≤ 50 μs / 通道（扫描周期依 CPU 负荷）
- 输入阻抗：≈ 200 kΩ ±0.15%
- 测量精度：± 3 LSB（典型）
- 重复精度：± 1 LSB（相同条件下）
- 过压保护：± 50 VDC（通道对公共）
- 供电方式：由 机架背板 +5V 总线供给，典型消耗 10～65 mA
- 接线方式：可插拔 10 针螺钉端子块（SAIA Type L，P/N 44054847 类），或经前置 Fujitsu 24-pin 接口配预接线电缆
- 状态指示：无独立 LED（依赖 CPU 诊断或 PG5 软件在线监视）
- 安装方式：插入 CPU/扩展机架槽位，35mm DIN 导轨安装（机架整体）
- 工作温度：0 ～ +55℃（部分资料标 -20～+55℃ 依环境）
- 存储温度：-25 ～ +70℃
- 相对湿度：5 ～ 95% RH 非凝露
- 防护等级：IP20（柜内安装）
- 认证：CE、UL 508（依批次）、RoHS
产品介绍
52030C10 .W200 是 Saia PLC 系统的 8 通道 0–10V 模拟量输入模块，专门用来采温度变送器、压力/差压变送器、流量计等标准工业仪表的输出电压信号。它插在 CPU 或本地扩展机架里，通过背板总线把数字化后的 AI 值交给 CPU，配合 PG5 做 PID 调节或报警判断。模块本身不做隔离（通道间共地），现场接线时需注意变送器信号公共端统一，避免地电位差引入误差。
坦白讲，Saia 在欧洲楼宇自控（HVAC）、水处理老线上用量很大，国内部分外资药厂/食品厂也留有。新项目 Saia 主推 PCD3/PCD7，但 卡件基本靠 MRO 渠道——这模块坏了自己换就行，注意带走的端子块（Type L）可以拔下平移到新模块，不用重新拧线。有一点要注意：确认原系统用的是 0–10V 版（52030C10），不要和 ±10V 或 4–20mA 版（52020Cxx 系列）混用，量程标定会错。
应用场景与行业案例
痛点切入：
我碰过 HVAC 控制柜里 站有个 Zone 温度示值飘到满量程，查下来是 52030C10 某一通道输入级漏电导致基准漂移——模块还能跑但读数失真。这种故障不像 DI/DO 模块烧保险丝那么明显，容易被当成传感器问题反复校准。换模块后读数立刻正常，旧端子块直接平移过去没动现场线。
典型场景：
- 楼宇自控 HVAC——采集表冷器出水温度、新风温湿度变送器 0–10V 信号， 做焓值控制
- 水处理加药间——pH/ORP/浊度仪 0–10V 输出进 ，做加药 PID 及高低报警
- 食品/制药老线——原位保留 Saia 系统，52030C10 作模拟量扩展 MRO 备件
- 工业炉窑辅助监测——多路 0–10V 热电偶变送器信号集中采集进 DCS 前置 站
真实案例：
西南某啤酒厂糖化间，Saia 控制麦汁煮沸温度。大修后 CIP 清洗完重启，煮沸温度 PV 示值恒显 0℃。仪表工换变送器无果，我让他把对应槽位的 52030C10 .W200 拔出——发现背面端子排有一根线芯氧化虚接触（老柜子酸雾腐蚀），捅紧仍无效，判断模块通道输入级已损。库房有拆机测试 OK 件，断电拔旧模块、把可插拔端子块整体移到新模块、插回机架——上电 PV 读数恢复正常 68℃，没动程序没改标定。老师说”Saia 这端子块设计救了大忙，不然又要一根根对线”。
