描述
产品详情

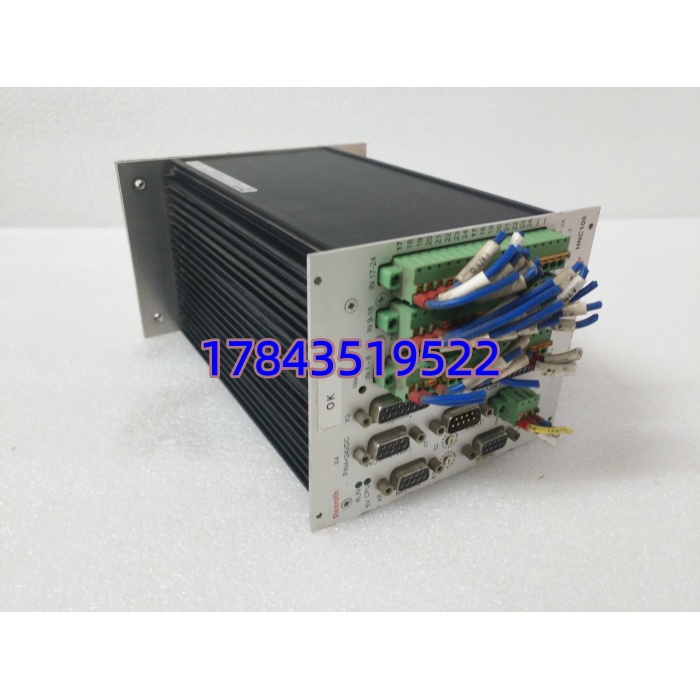

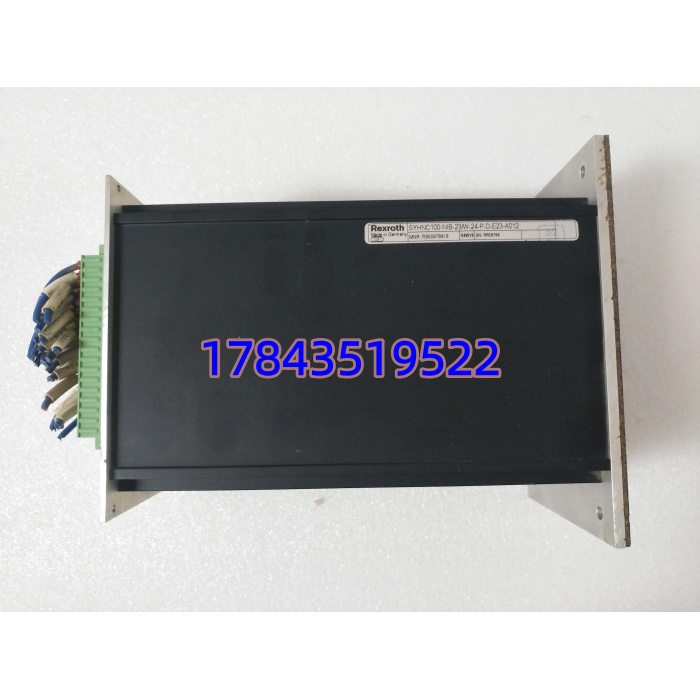

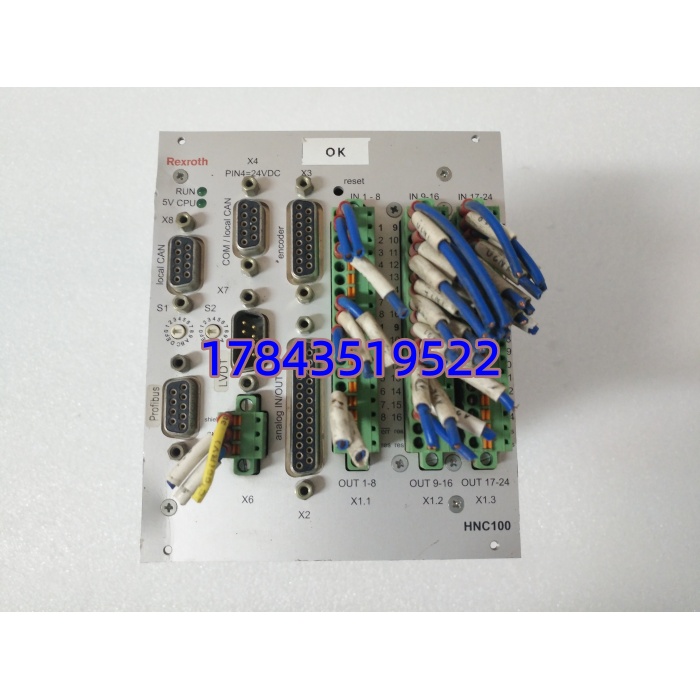

· 型号：SYHNC100-NIB-23/W-24-P-D-E23-A012
· 品牌：Bosch Rexroth（博世力士乐）
· 系列：SYHNC100（HNC100 系列数字轴控制器，继任 VT-HNC100）
规格参数
| 参数项 | 规格值 |
|---|---|
| 完整订货号 | R900978416 |
| 产品系列 | SYHNC100（Digital Hydraulic Axis Controller, HNC100 platform） |
| 控制轴数 | NIB-23 配置通常为单轴或双轴（视具体固件，此处按2X/23双通道理解） |
| 供电电压 | 24 VDC（W-24选项，允许范围 18–30 VDC），典型功耗 ≤25 W |
| 现场总线接口 | EtherCAT（E23 后缀，Cycle Time ≤1 ms），符合 ETG.100 规范 |
| 模拟量输入 | 4 × ±10 V 或 4–20 mA，分辨率 12–16 bit（依Datasheet R900978416） |
| 模拟量输出/阀驱动 | ±10 V / 比例阀驱动电流输出（典型 ±40 mA～±2.5 A依外接功放，本卡输出控制电压） |
| 数字量 I/O | DI ≥8路 24 VDC（PNP/NPN兼容），DO ≥4–8路 24 VDC（0.5 A/路） |
| 位置反馈接口 | 2 × SSI / EnDat / Incremental Encoder（Temposonics LVDT兼容） |
| 控制周期 | 位置/压力/力闭环最小 1 ms（液压专用 PID + 前馈算法） |
| 编程/调试软件 | IndraWorks / WinPISA（严格来说，A012固件仅兼容 IndraWorks 指定版本，低版本可能需升级） |
| 安装与防护 | DIN 35 导轨或螺钉固定，IP20（控制柜内），工作温度 0…+55℃（降额至+60℃） |
| 认证 | CE、UL/cUL、RoHS，符合 IEC 61800-5-1 / IEC 61131-2 |
产品介绍
在某条3000t液压压机上碰到过这情况——原厂VT-HNC100老卡烧了，普通PLC硬顶闭环压力控制，响应慢不说，V-P切换（速度转压力）时超调能把模具顶变形。SYHNC100-NIB-23 就是专门干这个脏活累活的：把液压轴的实时位置/压力反馈直接在本体做PID运算，只把状态字丢给上位机，把对动态要求高的轴控从主PLC剥离出来，既保精度又减负。
从备件经理角度看，这块卡是典型的高价值低消耗件——十年可能都不坏，一坏全线趴窝等欧洲发货要4–8周。它属于力士乐HNC家族里带EtherCAT（E23）的新一代产品，部分老线还在用Profibus版（DP接口），若你们产线是EtherCAT架构千万别买错接口后缀。生命周期上该系列已有新一代 IndraDrive HNC 替代倾向，新项目建议确认是否已进入 LTB（Last Time Buy）窗口，存量产线则按关键件做冷备。
应用场景与库存策略
液压伺服轴一旦失控，轻则废品率飙升，重则压机闷车——而这块控制器在欧洲交货期经常飘在6周以上，这就是最典型的”小零件大停工”场景。
- 大型注塑机/压铸机合模与射胶轴（EtherCAT总线控制）→ 非它不可因内置液压专用算法，普通PLC无法实现同等V-P切换精度 → 建议由设备原厂确认是否有冗余热备，若无则自留1件冷备件（Buffer Stock），写入ABC分类A类。
- 冶金精轧/矫直液压AGC位置控制（高频响闭环）→ 非它不可因1ms控制周期+油温补偿 → 关键产线建议备1件密封未拆原包，每5年做一次通电抽检（如条件允许）。
- 材料试验机加载框架（需力-位移切换）→ 非它不可因支持SSI位移传感器直连 → 可与供应商签VMI寄售，降低资金占用。
真实案例：
南方某汽配厂一台2800t注塑机，凌晨三点报”Axis Fault——Encoder Feedback Lost”，查下来是 SYHNC100 卡内反馈接口芯片被浪涌打穿（柜内未装防浪涌模块）。当时库房零库存，向代理商调新件交期7周，最终从二手拆机市场淘到一块同版本A012花了一倍价钱还担着成色风险。事后该厂把此卡列入A类关键备件，按”N+1冷备”采购囤货，并在柜内补装24V防雷模块——这一单停机损失够买20块卡的。
