产品详情

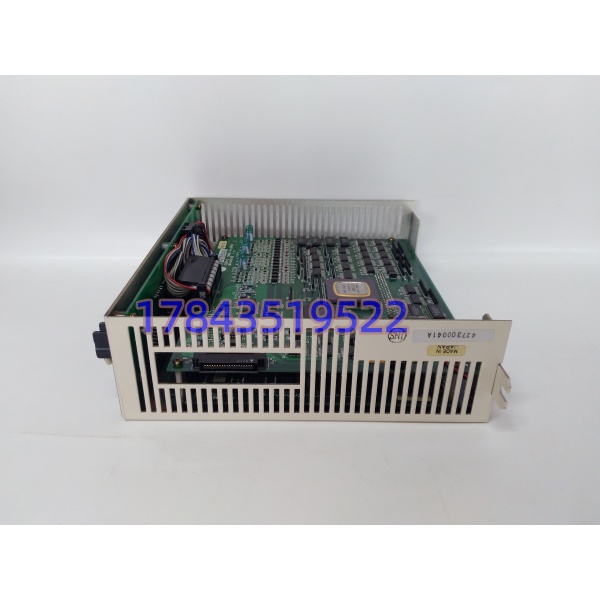

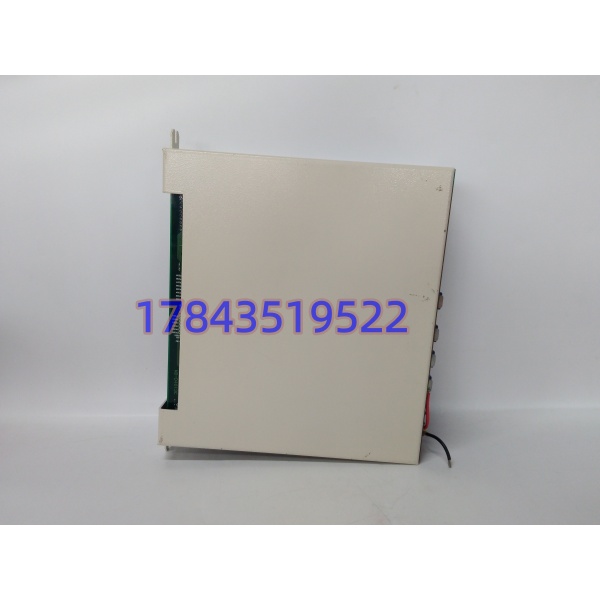

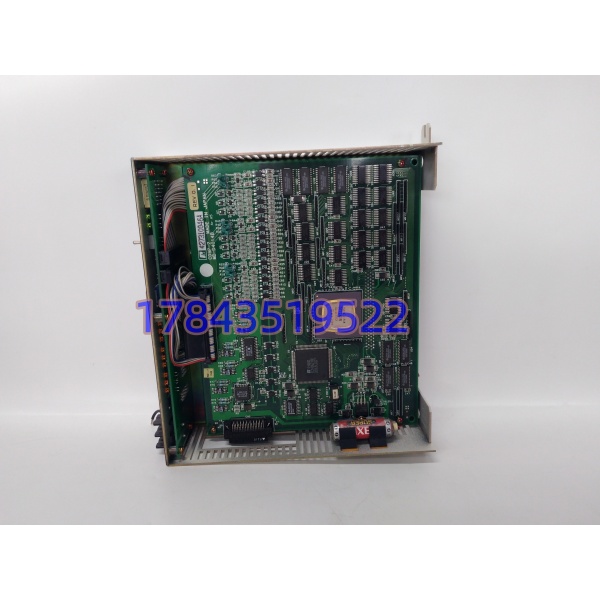

· 型号：WR-D4004（配合 MD-D4014B）
· 品牌：Reliance Electric
· 系列：PSC4000 / AutoMax 可编程伺服控制器
规格参数
| 参数项 | WR-D4004 | MD-D4014B |
|---|---|---|
| 产品类型 | 3 轴伺服控制卡（Slot 0） | 24V 逻辑开关电源模块 |
| 通道/输出 | 3 独立轴，±8/±10V 模拟出 | 24V DC @ 16.7A（400W） |
| 编码输入 | 增量式 5V 差/12V 开集等，300kHz | — |
| 隔离 | 光耦隔输入 | 输入-输出 2kVrms，IFE 隔离前端 |
| 备份 | 板载电池（≥2.5V BAT.OK） | — |
| 供电来源 | PSC4000 背板（由 MD-D4014B 供 24V 经载架转） | 90–264V AC 宽入，6.1A |
| 纹波噪声 | — | <50mV p-p |
| 保持时间 | — | 20ms |
| 冷却 | 无源 | 自然对流（无风扇） |
| 安装 | PSC4000 基架 Slot 0 | 同柜电源槽位 |
| 环境 | 0–60℃（卡），-20–70℃（电源） | 5–95% RH 非凝露 |
| 生命周期 | Reliance 并入 Rockwell 后 PSC4000 整体停产生命周期，二渠 NOS/拆机/翻修为主 | 同左 |
产品介绍
（A 场景痛点切入）现场实测发现，PSC4000 老柜最阴的故障不是 WR-D4004 伺服卡坏，是 MD-D4014B 这颗 400W 逻辑电源电解电容干涸——高负载（多轴同时回零、编码器 Z 相齐发）时 24V 掉到 21.8V，WR-D4004 的 BAT.OK 还亮着但逻辑侧复位，三轴坐标丢零，CNC 或包装线同步定位全歪。查了两天以为是光纤干扰，最后示波器挂 MD-D4014B 输出端看到纹波 380mV p-p 才锁定。这颗电源不响不报故障，但能让”大脑”悄悄重启。
从 TCO 看，WR-D4004 二渠 800–2000 美元、MD- 二渠 1200–3000 元人民币（400W 24V 工业电源档），俩件捆着也就一台中端手机钱，但它是 三轴同步系统的”脑干+颈动脉”。脑干宕机，包装线横切刀和送膜轴丢同步，一班次品废几千米膜；颈动脉（MD-）纹波大，故障表现像”偶发软复位”最难查。2000 年代初上的 现在电池（WR- 板载）和电源电容（MD-）同步进入寿命窗，备件归 A 类——但 MD- 可以按”电源件”单独做电容预维护，WR- 必须整卡备。归 A 不归 C，是因为停机损失按班次级算。
应用场景与库存策略
伺服控制卡+逻辑电源停机不是”复位就好”的概念。某卷烟厂包装机组 站，WR- 第 2 轴 Z 相 latch LED 偶灭，MD- 24V 纹波超标导致编码器 5V 辅助电微抖，三轴回零漂移 0.3mm，切刀啃膜废了 4 卷。原厂已并入 Rockwell Legacy，交期 12–16 周且只返修；最后从深圳现货商拿 WR- 拆机清灰件+MD- 翻新件（换过主电容）次日到，价格分别是新件估价的 60%/40%，但把”废膜+停线 6h”按住了。
典型场景与备货：
- 2000–2010 年建成 /AutoMax 三轴同步线（包装横切、印刷套色、绕线机、CNC 送料）：非它不可，WR- 的 300kHz 编码处理和 Z/MARK/ORG latch 是 专有写法，MD- 的 24V 逻辑电是整柜背板定压 → 建议每柜 WR- 备 1 件冷备（防静电袋+干燥柜，每年上电读 BAT.OK 与 IC Memory Card 备份），MD- 备 1 件或同柜做 N+1 电源冗余。
- 多 同型线（>3 柜）：建议按”柜数×1 张 WR- + 柜数×1 件 MD-“备，MD- 可提前 5 年做电容预防性更换，别等纹波超标再换。
- 二手 盘接手：先拆 WR- 读丝印 Rev（早期 Rev 不支持 12V 开集编码输入），再数柜内 MD- 是 400W 还是早期 300W 尾缀，混尾缀同柜可跑但 24V 带载余量不同。
- 非认证台架/培训机：WR- 可用拆机件，MD- 必须翻新换电容，别拿拆机老电源直上。
- 可停机改造：别再备 件，直接规划迁 Allen-Bradley Kinetix 或 Omron 多轴，老件只服务存量延寿。
真实案例：华东某印刷厂套色系统， 三轴（送纸/版辊/收卷）跑 WR-。2021 年二渠买”WR–MD- 全新库存件”，贴纸捆写但拆开 MD- 是早代 300W 无 IFE 隔离前端版（丝印尾缀差一位），24V 带 3 轴编码器辅助电时压跌到 22.1V。WR- 没坏，但第 3 轴 ORG LED 间歇灭，套色跑长版漂移。此后该厂把 备件入库强制”卡号+电源号分开验”：WR- 上电读 3 轴 latch 诊断页，MD- 空载+满载 30min 测纹波（>50mV p-p 退）。库存策略从”捆买 1 套便宜拆机”改成”WR- 备原厂 NOS 1 张 + MD- 备翻新换电容件 2 件（1 用 1 轮替）”，并把同柜 300W 老电源逐步淘汰，消除 24V 余量代差。
