产品详情

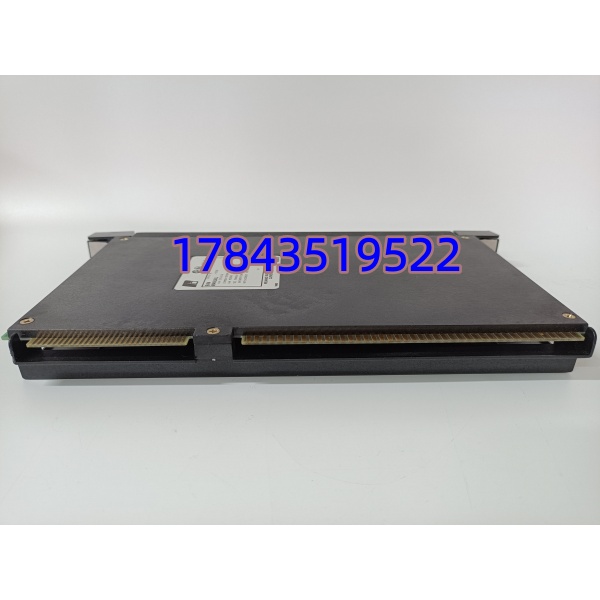

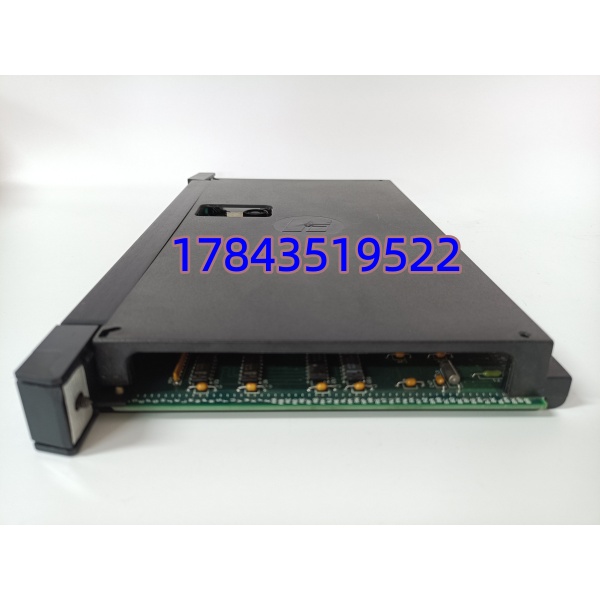

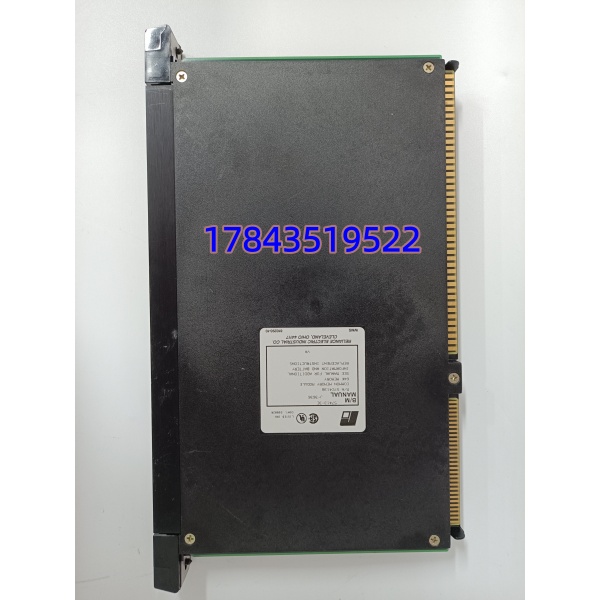

· 型号：57C413B
· 品牌：RELIANCE Electric
· 系列：AutoMax / DCS 5000
技术参数
| 参数项 | 指标值 |
|---|---|
| 模块定位 | Common Memory Module（公共内存+总线仲裁） |
| 内存容量 | 64K 字（=128K 字节，64K 寄存器视角） |
| 内存类型 | 锂电池备份 SRAM（板载可换锂电，非 EEPROM） |
| 数据保持 | 电池装态 600-2000 天 / 电池耗尽 130-400 分钟 |
| 访问时间 | 150 ns（引自同族 57C413 测试页） |
| 背板供电 | 5 VDC，典型 1.05 A，模块功耗约 2 W |
| 必需槽位 | 多处理器机架强制 0 号槽；单处理器机架可 0 号或非零偶数槽（右侧槽留空） |
| 仲裁功能 | 多 Processor 访问背板总线时的 Bus Arbitration |
| 状态指示 | SYSTEM WATCHDOG LED + BAT OK LED |
| 物理尺寸 | 约 4.5×2.5×0.6 英寸（114×64×15 mm 级），插卡式 |
| 工作温度 | 0 ℃ ～ +60 ℃（存储 -40 ～ +85 ℃） |
| 安装机架 | DCS 5000 / AutoMax 57C 系列机架 |
| 兼容处理器 | 57C430 / 57C435 / 57C310A 等 AutoMax CPU |
| 状态 | 停产 Legacy 备件 |
产品介绍
64K 字锂备 SRAM、150 ns 访问、0 号槽插着就管两个 CPU 谁先读 I/O 映射表——这三个硬参数基本锁死 57C413B 在 Reliance AutoMax 多处理器架构里的位置。单处理器机架里它像个扩展数据登记簿，多处理器机架里它是“宪法”：物理 I/O 定义、共享寄存器、轴控制连续寄存器全搁这，CPU 自身内存腾出来跑应用任务，两个 57C430 要抢背板先问它。
严格来说它只在 DCS 5000 / AutoMax 这条窄链里算原生件：前端没端子、后端金手指咬 Reliance 专用背板，进不了 ABB AC800M 也进不了 Rockwell ControlLogix。某个钢厂热连轧改造碰到过：原柜 1998 年 57C413A 锂电漏液腐蚀焊盘，报“Config Memory Lost”，换 57C413B 前不擦 0 号槽背板氧化层，新板上去 BAT OK 闪——仲裁逻辑没坏，是背板 5 V 纹波偏大。它不适合新项目主选（Reliance AutoMax 整体停产生态，迁移路径走 Rockwell 1394C 或 AC800M），老柜抢修换它是性价比最高的续命方案。
