产品详情

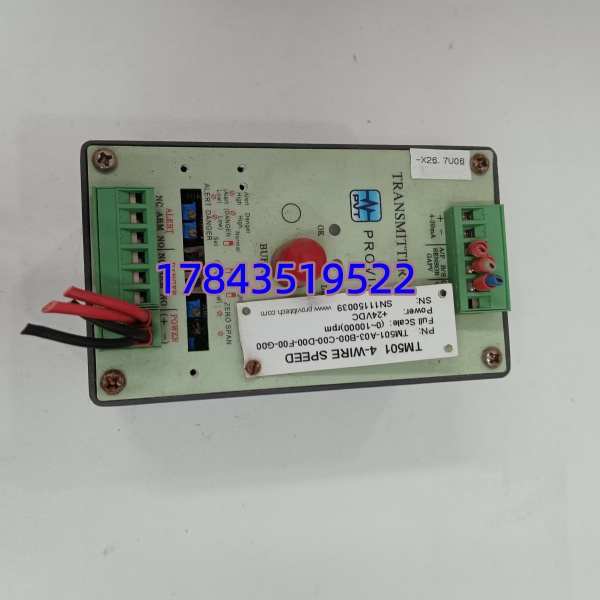

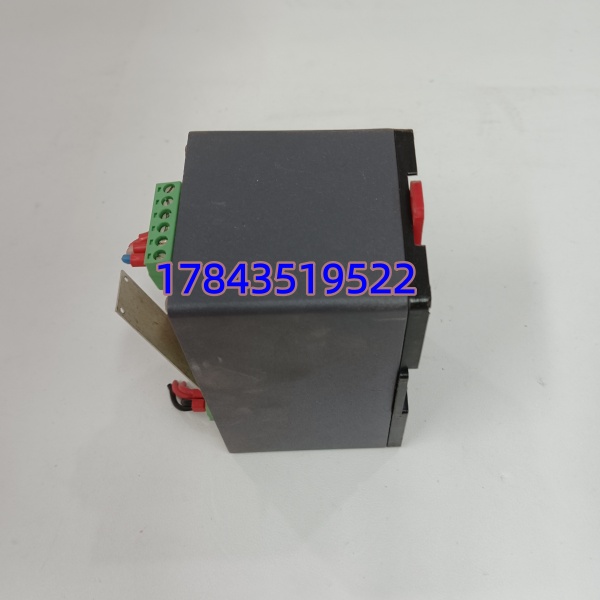

· 型号：TM501-A03-B00-C00-D00-F00-G00
· 品牌：ProvibTech（派利斯/PredicTech，加拿大）
· 系列：TM501 系列 — 旋转机械转速/振动监测保护变送表
规格参数
- 产品全称：ProvibTech TM501 单通道转速/振动监测保护表
- 配置码释义：A03=0–10,000 RPM｜B00=24VDC｜C00=环氧树脂密封继电器报警｜D00=4–20mA 输出｜F00=齿数1｜G00=DIN导轨安装
- 输入信号：电涡流探头（–24V 供电由表内提供）或磁电/霍尔键相传感器，输入阻抗 >10 MΩ
- 测量参量：实时转速值（RPM）或键相信号，可组态满量程（A00~A05 对应不同量程）
- 模拟量输出：1 路 4–20mA 有源输出（比例于测量值），负载能力 ≤500–750 Ω（需核对原厂手册）
- 报警输出：2 路隔离 SPDT 继电器 — Alert（预警）和 Danger（联锁），触点容量 2A/250VAC、2A/30VDC（阻性）
- 供电电压：24 VDC（标称 22–30 VDC），典型功耗 ≤3 W / 约 100 mA @24V
- 显示：前面板双 4 位 LED 数码管（实测值 + 设定值/参数），PWR/RUN/ALM/TRIP 指示灯
- 操作与组态：前面板 4 按键现场设定，或通过上位机软件（RS-485/Modbus 选配，本配置默认无）
- 缓冲输出（BUF OUT）：原始键相/振动信号同轴接口，可接便携式状态监测仪
- 报警复位/旁路：面板按键复位 + 远程 RESET 端子 + 报警旁路（BYPASS）端子
- 工作环境：0～+55℃（运行），-20～+80℃（存储），5%～95% RH 非凝露

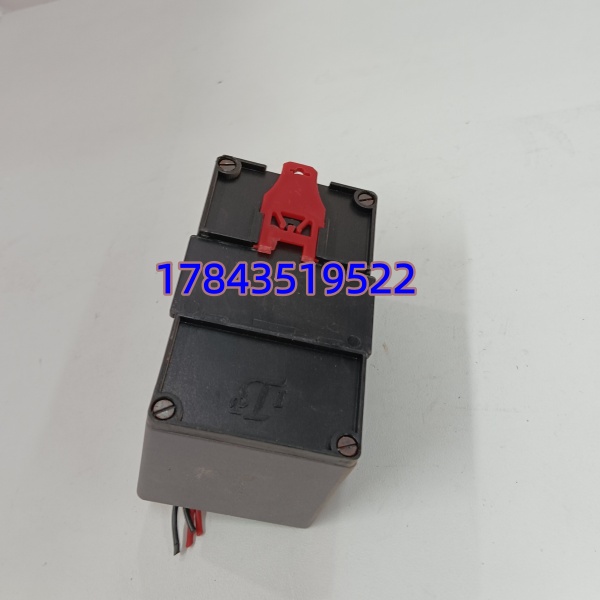

- 安装方式：35 mm DIN 导轨（G00），或可选底板安装（G01）
- 认证：CE，需核对具体批次是否带 UL/ATEX 选项
产品介绍
TM501-A03-B00-C00-D00-F00-G00 是 ProvibTech（派利斯）TM501 系列里常用的单通道转速/振动监测保护表。它吃电涡流探头或键相传感器的原始信号，算出实时转速或振动幅值，往前送 4–20mA 给 DCS/PLC，同时本地做两级报警（预警/联锁）驱动继电器。正面有 LED 数值显示和按键，现场不用电脑就能设报警阈值和满量程——这在老机组改造或备件替换时特别实用，省得为调个报警值开笔记本电脑。
有一点要注意：TM501 是监测表不是 TSI 框架卡，它本身带电源和继电器，直接装在现场或端子柜 DIN 导轨上，通过探头线接入。若原系统用的是 Bently 3500 框架，这个不能直接插进去替换，只能作为独立监测单元并联或用于老机组低成本改造。订货时一定要核对探头类型（电涡流需本表供 –24V，磁电/霍尔不需）和供电电压——B00 是 24VDC，别买成 B01(220VAC) 回去接错烧模块。
应用场景与行业案例
痛点切入：
我遇过小机组原设计没配转速保护，仅靠 DCS 软逻辑算脉冲，结果 DCS 扫描周期不够或卡件故障后转速”失聪”，汽机超速试验时没报警。后加一台 并涡流键相探头，独立做超速报警和 DCS 转速信号冗余——这种”小投入大保险”在现场很常见。
典型场景：
- 中小型汽轮机组 / 工业透平 — 键相或测速齿轮转速监测 + 超速联锁，独立于 DCS 做最后一道保护
- 大型泵/压缩机/风机 — 配电涡流或加速度探头监测振动，4–20mA 送主控，本地 ALERT/DANGER 继电器参与辅机跳闸
- 老机组改造 — 原有 TSI 无空槽位或预算不足，用 单独加一路转速/振动监测，DIN 导轨直接装
- 水泥/矿山回转设备 — 低速大惯量设备测速，F00 齿数可按实际齿轮齿数定制（本配置 F00=齿数1，测键相）
真实案例：
南方某自备电厂 #3 给水泵汽轮机原无独立转速保护，靠 DEH 内部算。一次 DEH 网卡闪断导致转速信号短暂冻结，运行未发现。大修时加装 -A03（配原有机组键相涡流探头），设定 Alert=2950 rpm、Danger=3050 rpm，Danger 继电器串入小机跳闸回路。试车时故意拔 DEH 转速线， 仍正常报警并触发跳闸——老师傅说：”这几百块钱买的是睡得着觉。”
常见问题解答 (FAQ)
A：不支持。它是带独立电源和继电器的现场仪表，更换时必须断 24VDC 电源。拔之前记好报警设定值（或拍照），换新后需重新按原值设定，防止报警阈值跑偏。
Q2：A03 代表什么？我能改成 A01(3600rpm) 吗？
A：AXX 是满量程代码——A03=0–10,000 RPM，A01=0–3,600 RPM，A02=0–6,000 RPM 等。物理硬件一样，量程在菜单里改。买 A03 最通用，到现场改成你要的量程就行，但确认探头频率响应够用。
Q3：配什么探头？需要另购前置器吗？
A：电涡流探头系统（探头+延长电缆+前置器）通常需本表内建 –24V 供电（ 提供），部分版本需外置前置器——订货前确认。磁电式测速探头或霍尔传感器也可接，不需 –24V。不确定就量一下探头输出类型和阻抗。
Q4：B00(24VDC) 和 B01(220VAC) 能混用吗？
A：绝对不能。B00 只接 24VDC（反接或接 220VAC 会烧毁）。若现场只有交流电就用 B01/B03 版本。备件替换时一定核对铭牌 B 代码。
Q5：停产或交期长怎么办？
A： 系列目前 ProvibTech 仍在产但进口交期偶有 6–12 周。急用可寻原厂拆机测试件（要求上电自检通过、按键正常、继电器吸合测试）。注意区分 （监测表）和 TM052（双通道）等不同外形。
Q6：如何鉴别翻新品？
A：正品前面板贴膜字迹清晰不翘边，LED 显示均匀，端子螺丝无严重氧化或多次拧痕。翻新件常见标签重打、外壳划痕补漆、按键手感生涩。渠道价格异常低需警惕。
