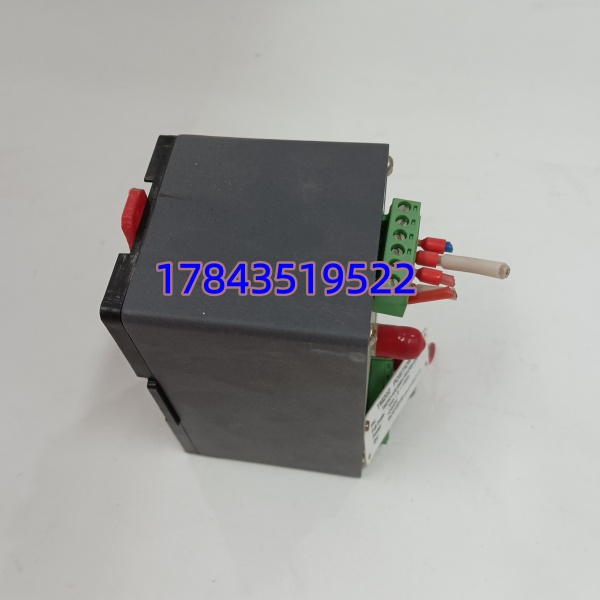

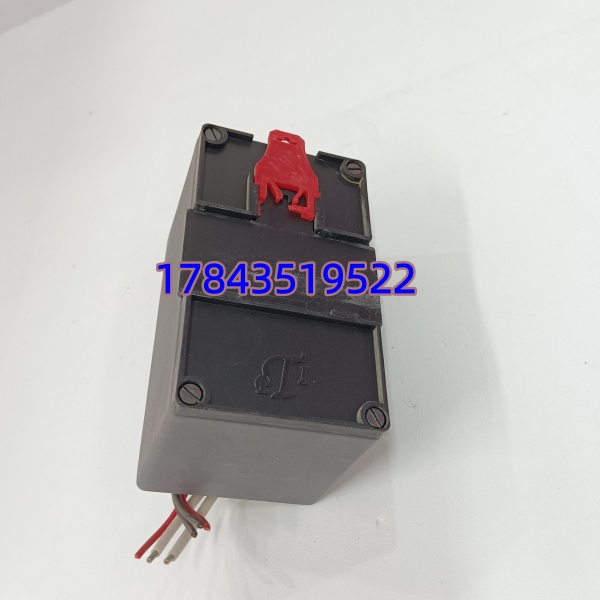

产品详情

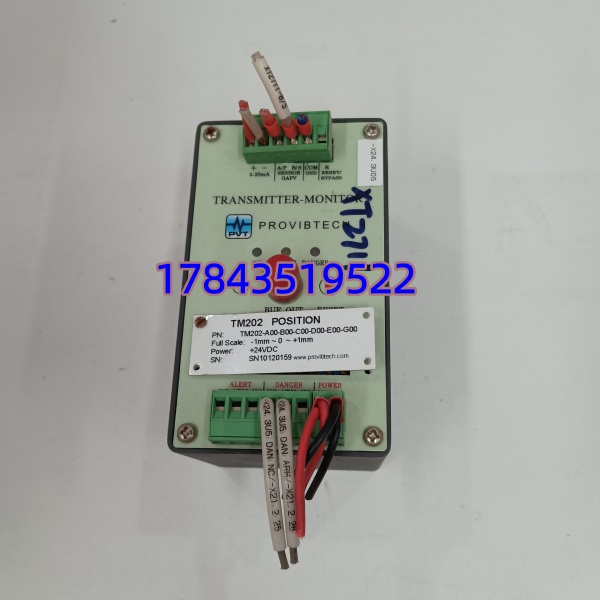

· 型号：TM202-A00-B00-C00-D00-E00-G00
· 品牌：ProvibTech（PROVIBTECH / PVTVM）
· 系列：TM202 — 单通道轴位移/振动变送保护表（API 670 兼容）
规格参数
- 产品类型：单通道电涡流探头轴位移/相对振动变送保护表（Transmitter/Monitor）
- 适用传感器：兼容 5mm/8mm/11mm 电涡流探头+延伸电缆（如 TM0180 系列，Bently Nevada 3300 XL 探头部分兼容需核灵敏度）
- 探头灵敏度：跟随所接探头，典型 8.0 mV/μm（200 mV/mil @ 8mm 探头）
- 测量范围（位移）：典型 0–2mm 或 0–5mm pk-pk（依探头线性区及组态跳线/电位器设定）
- 振动速度模式（选配变体）：0–200 mm/s RMS，频率响应 0.5Hz–10kHz（依具体固件版本）
- 模拟输出：4–20mA 有源（驱动 ≤750Ω负载），可选 1–5V DC（并行输出）
- 缓冲输出（BUF OUT）：同轴 BNC/SMA，原始动态信号同比例输出供便携式分析仪接入
- 报警功能：Alert（报警）和 Danger（危险）各一路 SPDT 继电器，节点容量 2A/250VAC 或 2A/30VDC，可调 0–100%FS，可设延时防误动
- 供电电压：24V DC ±20%（典型 22–30V DC，≤150mA）；部分版本支持 90–250V AC 50/60Hz（需核对后缀）
- 精度：±1% FS（25℃），温度漂移 <0.1%FS/℃
- 状态指示：前面板 PWR（绿）/ Alert（黄）/ Danger（红）LED
- 安装方式：面板开孔安装（典型 92×45mm 或 DIN 导轨机架式依机箱版本）
- 工作温度：-30～+70℃（部分资料标 -40～+85℃），存储 -40～+100℃
- 湿度：0–95% RH 无凝露
- 防护等级：面板 IP65（表体通常 IP20，需装于机柜或保护箱内）
- 认证：CE、UL 61010-1，部分批次有 ATEX Zone 2 / IECEx（需核对原厂 CoC）
产品介绍
TM202 是 ProvibTech 对标 Bently Nevada 3300 系列的电涡流轴位移/振动变送表，把探头检测到的微米级位移信号经前置放大、解调、标定后转成标准 4–20mA 送 DCS/PLC，同时提供本地报警和危险继电器直接去 ESD/跳闸回路。常用于老机组改造——原有涡流探头和延伸电缆不动，只换这块二次表就能省掉整套 Bently 机架费用，DCS 直接读 4–20mA。
坦白讲，这东西在现场最大的价值是”缓冲输出口”（BUF OUT），让你不拆探头就能用便携式测振仪看原始动态波形，排查不对中是电气还是机械问题。有一点要注意：灵敏度必须与你所接探头标称值一致（典型 8mV/μm 对应 8mm 探头），换用 5mm 或 11mm 探头要在表内通过 DIP 开关或标定电位器重设——我遇过有人直接插 Bently 3300 XL 8mm 探头但没核对灵敏度，DCS 显示位移偏大 25%，白折腾半天。
应用场景与行业案例
大机组 DCS 趋势上轴向位移突然出阶跃报警，就地看 TM202 绿灯灭、黄灯常亮——多半是探头间隙变化触 Alert，少数是表内校准漂移或电源纹波大。没 BUF OUT 你不知道是机械真的窜轴还是探头松脱，有缓冲口接频谱仪一眼就明。停机代价高的装置（汽机/压缩机），这块表就是最后一道模拟保护。
典型适用场景：
- 汽轮机/燃机轴向位移及胀差监测：API 670 兼容架构，直接送 4–20mA 入 ABB/Bailey、Foxboro、Honeywell DCS，非它不可因需与现场已有电涡流探头系统匹配
- 大型压缩机/给水泵轴振保护改造：老 Bently 3300 机架退役后用 TM202 单机替代降本，保留原探头延伸电缆
- 电厂化水/输煤皮带减速箱壳体振动监测（速度模式变体）：4–20mA 直入 PLC，无需振动监测器机架
- MRO 替换进口品牌保护表：Bently 3300/3500 昂贵交期长时，TM202 可作同等功能 1:1 替代（需确认 DCS AI 量程标定一致）
真实案例：华北某自备电厂 #3 给水泵组，原配 Bently 3300 机架 1998 年投用，其中一块通道卡故障无备件。改造时保留 8mm 涡流探头+5m 延伸电缆，加装 ProvibTech -A00… 配置报警 0.5mm / 危险 0.8mm，4–20mA 对应 0–2mm 位移接入 Foxboro I/A Series AI 卡。开车后对比邻泵位移读数偏差 <3%，Alert/Danger 继电器正常动作。老师傅说：”早知这么简单当年就不囤那块天价的 BN 通道卡了。” 但强调——标定必须用厂家提供的校验仪或已知间隙块复核一次再投用。
常见问题解答 (FAQ)
物理和电气上可以——前提是探头类型/灵敏度一致（通常 8mm 探头 200mV/mil=8mV/μm）， 接受探头+延伸电缆输入并提供 4–20mA + 报警继电器。但 Bently 3500 框架的数字通讯、组态软件、趋势回放功能 没有，纯保护+模拟量送出够用，精密诊断不够。确认你 DCS 侧 AI 量程已按新标定重设。
Q2：支持热插拔或在运行中更换吗？
不建议。拔表会中断 4–20mA 信号（DCS 可能触发信号丢失报警）且报警继电器释放——若继电器串在跳闸回路可能导致误动跳车。必须在工艺允许或解除保护旁路后断电/隔离更换，换完重新做零位和满度标定。
Q3：后缀 A00/B00/C00… 代表什么，混用有影响吗？
A=探头类型（8mm 非铠装典型 A00），B=铠装/非铠装，C=壳体长度，D=电缆长，E=连接器，G=变送类型（4–20mA）。你这款 G00=标准 4–20mA 位移变送。换备件尽量后缀完全一致，特别是 A00（探头匹配）和 G00（输出类型），否则灵敏度或输出标度不对。
Q4：更换后 DCS 显示偏差大怎么办？
先查三点：①探头灵敏度 DIP 开关/拨码是否匹配（8mV/μm vs 7.87mV/μm 微小差别可接受）；②零位间隙电压（Gap Voltage）是否在探头线性中点（通常 -9V～-11V DC 对于 -24V 供电前置器）；③用 BUF OUT 接示波器看动态波形确认探头本身 OK。偏差 >5% 重新做两点标定。
Q5：怎么鉴别全新/拆机件成色？
- ProvibTech 原厂铭牌激光刻型号+序列号，重印标签字体发虚
- 拆开机盖（授权下）PCB 无二次焊接痕迹，电位器无人为旋动迹象
- 上电 PWR 绿灯亮，短接模拟输入或置已知间隙应输出对应 mA 值，Alert/Danger 继电器吸合测试正常
- 要求供应商提供出厂校验记录或测试截图，至少 12 个月质保
Q6：能接第三方品牌的涡流探头吗？
可以，只要探头+延伸电缆总灵敏度是标准值（8mV/μm 或 7.87mV/μm 对应 200/197mV/mil）且供电方式匹配（-24V 前置器供电或独立前置器）。Bently 3300 XL 8mm 探头配 ProvibTech 前置器通常可直接用，但建议上电后做间隙电压和点标定验证。
