描述
产品详情

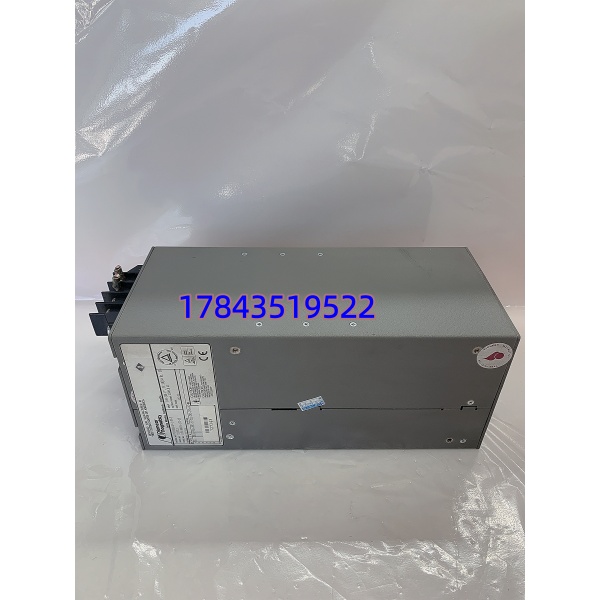

· 型号：PM3398B-6P-1-3P-E（Pioneer Magnetics PM3398B 系列，后缀定义接口/输出配置）
· 品牌：Pioneer Magnetics Inc.（PMI — 历史高端工业/MIL 电源厂商）
· 系列：PM3398B — 3kW Programmable Switch-Mode Power Supply
规格参数
- 产品型号：PM3398B-6P-1-3P-E
- Pioneer 内部 BOM/SerNo 参考：80026-172-23（标注于铭牌）

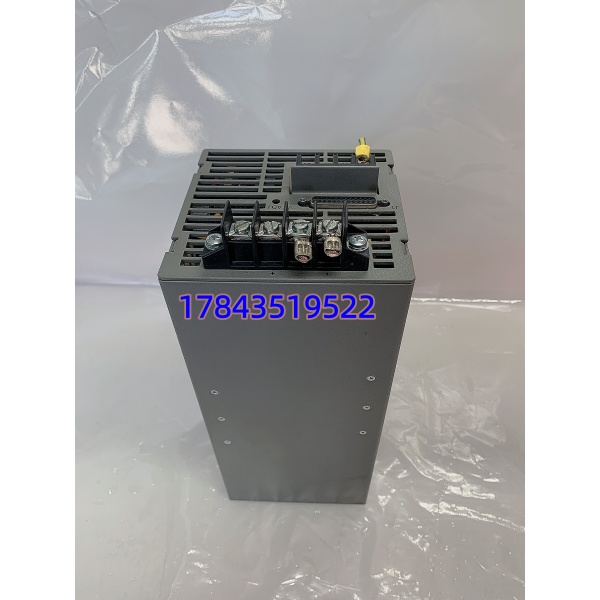

- 输入电压：3-Phase 360 – 528 V AC（47–63 Hz），典型 480 V AC 工业三相
- 输入电流：≤ 10 A @ 480V AC 满载（典型）
- 主输出（+5V）：可调 ±5 %，典型 500 A max（2500 W），过流/过压/反向二极管保护
- 辅助输出（依 -6P-1-3P 配置码）：通常含 +12V / -12V 或 ±15V（各 10–30A 依版本），详阅实物标签 Output Table
- 总连续功率：3000 W（依环境温度及强制风冷曲线降额）
- 编程/监控接口（依选项字母）：部分 PM3398B 带 IEEE-488 GPIB 或 RS-232 数字接口做电压/current 编程及状态回读；-E 后缀多指 Extended/Export 版无 GPIB 或特定 EMI 等级——以实物为准
- 保护功能：OVP（主出可设 5.75–6.25V）、OCP、OTP、输入欠压锁定(UVLO)、反向二极管保护
- 状态指示：DC OK LED、Fault LED、Remote Sense 补偿端子（+S/-S）
- 遥控功能：Remote Inhibit（TTL 高/低电平关输出）、Power Good 信号、Current Share（并机均流）

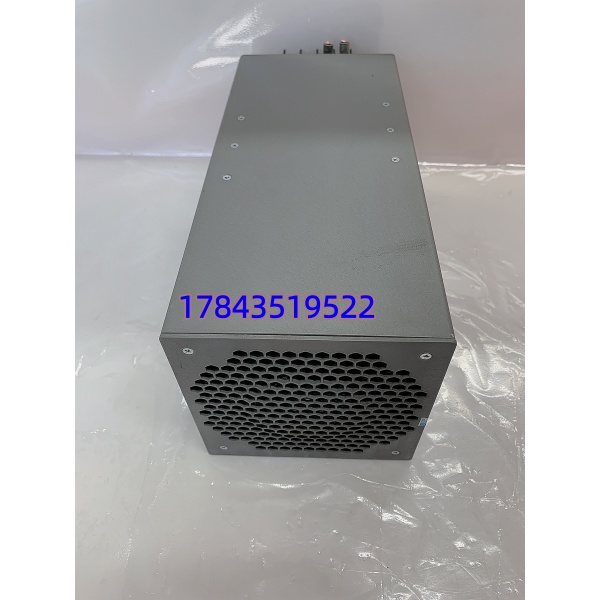

- 冷却：强制风冷（内置高 MTBF 双滚珠风扇，气流方向依安装定向）
- 安装：机架托盘安装或专用 PMI 电源卡槽（依机箱配套）
- 工作温度：0 ℃ ～ +50 ℃（全功率），+50～+70℃ 线性降额至 50%
- 存储温度：-40 ℃ ～ +85 ℃
- 湿度：5 % ～ 95 % RH（非凝露）
- 尺寸（约）：全尺寸 19″ 托盘型 ≈ 19″W × 5.25″H(3U) × 16″D（依具体机箱变体）
- 质量：≈ 12–15 kg
- 认证：UL 1950、CSA C22.2 No.950、TUV EN 60950、符合 MIL-STD-810 振动（依版本）
- 生命周期：停产(Obsolete)，市面为 NOS 或老化测试合格拆机件
产品介绍
PM3398B-6P-1-3P-E 是 Pioneer Magnetics 经典的大功率三相输入可编程开关电源——上世纪 90 年代到 2000 年代初大量配套 VME 大型系统（如 GE Mark VI 早期柜、国防试验台、半导体老线），把三相 480V AC 直接转成 +5V 大电流主出喂 VME 背板，辅出给模拟电路 ±15V/±12V。它比普通 MeanWell/TDK-Lambda 强在 远端感测(Remote Sense)、可程控电压/限流、N+1 均流并机、极高 MTBF（>100k h），是那种”一坏全柜趴窝”的关键单点。
老实说这电源现场最常见死法是输入整流桥炸或输出电容鼓包（运行 15 年+ 电解老化），现象是上电风扇转但无 +5V 输出或 OVP 误触发。换件前确认三相输入相序正确、输出电压旋钮（内藏多圈电位器）位置与原厂标贴一致再上电——乱调主出超压可能炸毁下游 VME CPU 板，这是老工程师的血泪教训。
应用场景与行业案例
痛点切入
大型 VME 机架（含多块 MVME CPU+I/O）突然全体掉电，量 输出端子 +5V = 0V、Fault LED 亮——重启暂恢复再死，拆下听风扇有啸叫属电容老化致 OCP 误锁。单电源无冗余必须停机换板，影响试验台或机组控制柜。
典型场景
- GE Mark VI / 早期 EX2100 励磁柜 VME 段 — 供 MVME SBC + I/O Pack 背板 +5V，辅出 ±15V 给模拟调理
- 国防/航天 VME 试验台 — 需低纹波、Remote Sense、GPIB 编程做电源裕度测试
- 大型半导体老线(应用特定 VME 集群) — 集中供电降线缆损耗，支持 N+1 均流并机
- 科研粒子加速器控制机柜（老系统） — 高可靠性三相入防厂电波动
真实案例
西北某试车台 VME 控制柜运行第 14 年， 突然无输出——重启 OK 但半小时后再锁。拆出见主滤波电容顶部微鼓，负载 60% 时纹波超标触发 OCP。库房有 NOS -6P-1-3P-E（同后缀），先确认输入三相断开→拆旧→装新→输出电压微调电位器初设 5.00V（比对铭牌 Default）→缓慢上电量 +5V/±15V 正常→恢复 VME 负载，全架自检 PASS。试验台负责人说：”这铁疙瘩沉是沉，但一坏停半天车——柜底永远横躺一块。”
